Свързване на Front Panel AC’97


vesi_sd

Препоръчан отговор


Здравейте!

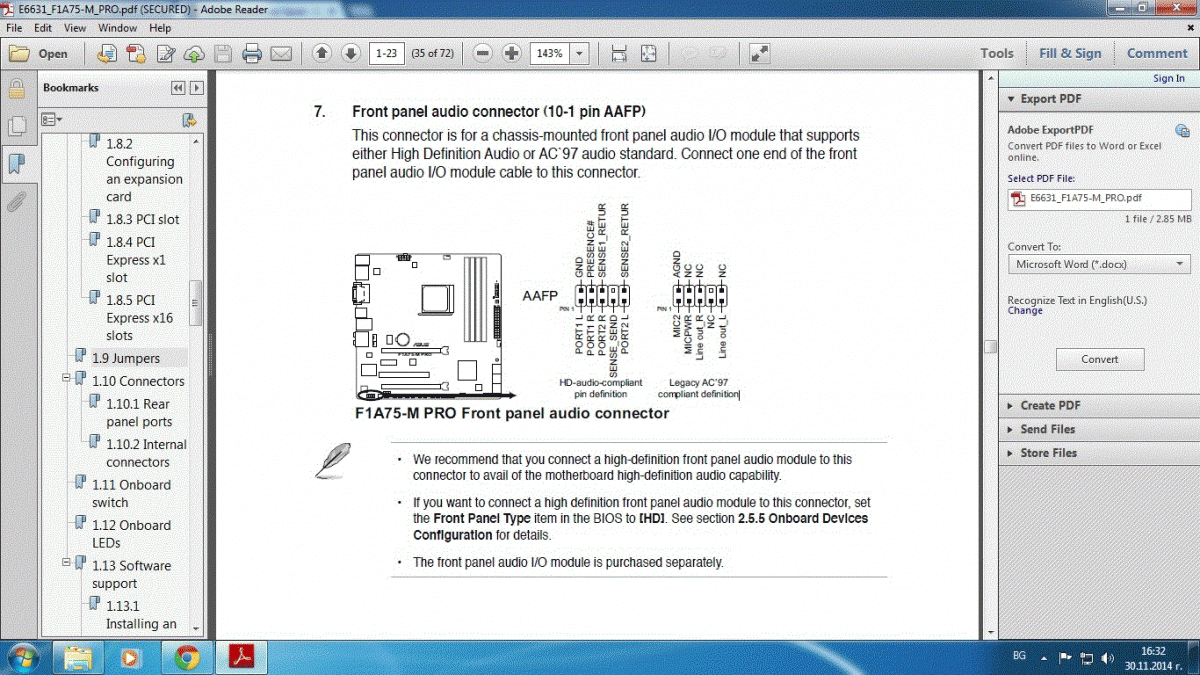

След като успях да свържа всичко останало от предния панел не мога да се справя със свързване на Front Panel AC’97. Според инструкции за дъното post-329382-0-37567200-1417358375_thumb. Аз правя връзките така:

Долен ред:

MIC IN -MIC 2

MIC VCC - MICPWR

RIN - Line out_R

празен пин

LIN- Lineout_L



Горен ред:

GND- GND

празен пин

SPK_R- NC

няма пин

SPK_L- NC

За съжаление нищо не става със слушалките и микрофона.

Линк към коментара
Сподели в други сайтове

Вържи ги както е по схемата , след това провери в биос за опция за включване на фронт панела . Също така си поиграй и със драйвера на аудиокартата , там пак има за вкл/изкл .

Линк към коментара
Сподели в други сайтове

Вържи ги както е по схемата , след това провери в биос за опция за включване на фронт панела . Също така си поиграй и със драйвера на аудиокартата , там пак има за вкл/изкл .

За биоса и драйвъра няма проблем да го направя на HD Audio на къде да включа моите кабели оцветени в син цвят:

Долен ред:

MIC IN към .......

MIC VCC към .......

RIN към .......

празен пин

LIN към ......



Горен ред:

GND към GND

празен пин

SPK_R към ........

няма пин

SPK_L към ........


Линк към коментара
Сподели в други сайтове

Долен ред:

MIC IN към ...........розов жак

MIC VCC към .......розов жак

Горен ред:

GND към GND

SPK_R към ........зелен жак

SPK_L към ........зелен жак


9 8 7... 6

......I......I

1-2 3 4 5

или свързани 1-2 3-7 5-6

Линк към коментара
Сподели в други сайтове


9 8 7... 6

......I......I

1-2 3 4 5

или свързани 1-2 3-7 5-6

Да разбирам да ги свържа в AC'97, а не в HD Audio при следната последователност:

Долен ред:

MIC IN /това са моите кабели от предния панел/ към 1

MIC VCC към 2

RIN към 3

празен пин

LIN към 5



Горен ред:

GND към 9

празен пин

SPK_R към 7

няма пин

SPK_L към 8

Линк към коментара
Сподели в други сайтове

Направих следното и всичко тръгна:



Долен ред:                                                                                                      Горен ред:

MIC IN /това са моите кабели от предния панел/ към 1                              GND към 9

MIC VCC към 2                                                                                               празен пин

RIN към 7                                                                                                        SPK_R към 3

празен пин                                                                                                      няма пин

LIN към 8                                                                                                         SPK_L към 5

Линк към коментара
Сподели в други сайтове
