Изходите на Усилвател


Препоръчан отговор

Здравейте Здобих се със 1 усилвател искам да ви попитам кое е  + и кое е - на каналите че този не е като другите останали модела е sharp sm 23h и да ми кажете какво е вашето мнение за него

Линк към коментара
Сподели в други сайтове

Като си се сдобил - ползвай си го. Какво да му се коментира. Като не вдяваш - ползвай рърсачките за инструкция. Или плати на мякого да ти го свърже. Колкото свири - толкова. От усилвателя най-малко зависи. Основно озвучителни тела и звукоизточник.

Линк към коментара
Сподели в други сайтове

преди 53 минути, Филипов написа:

Като си се сдобил - ползвай си го. Какво да му се коментира. Като не вдяваш - ползвай рърсачките за инструкция. Или плати на мякого да ти го свърже. Колкото свири - толкова. От усилвателя най-малко зависи. Основно озвучителни тела и звукоизточник.

Не е кой знае колко сложно 1 Усилвател да се свърже но каналите на този усилвател на са като другите обозначени

Линк към коментара
Сподели в други сайтове

Първо, Честита коледа!

Трябваше поне да положиш минимален труд и да снимаш всичко, което не ти е ясно, за да не си играем да търсим поне по нова година. Явно си много младо момче и не си виждал такива куплунзи. Предполагам и съм сигурен, че усилвателят ти е най долната кутия с задната час към нашето лице:


Усилвателят е много стар модел (от началото на 80-те години и затова не са ти ясни входове, изходи и копчета по него.  Личи си, че е правен за продажби в Европа. Тогава беше задължителен DIN стандарт за всички видове куплунзи а при желание се слагаха и RCA куплунзи , но само на определени входове. Такъв е и твоят случай. За входни сигнали се ползваше куплунг "петица" (погледни най левият, ниско долу. Както написах се забелязват и RCA или вие както ги наричате - Камбанки, жакове и тем подобни. Погледни 3-тият от ляво на дясно - входа е AUX. За изходите към тонколоните се използваха точно такива, които виждаш по средата на кутията, там където е написано "speakers""Правоъгълният отвор е минусът към тонколоната а кръглият, малък е плюс към същата колона. Така е и за другия канал,но при твоя случай , двата куплунга са шприцвани на обща монтажна пласмасова черна плочка. Забеляза ги, нали? Няма нищо сложно. Трябва добре да знаеш. че всичките тези куплунзи се продават почти във всеки магазин за електронни елемени. Струват стотинки. Остава да си приготвиш кабели за отделните източници, като можеш и да си купиш готови такива за да ти е по лесно.






По лицето на усилвателя е още по лесно.




От ляво на дясно - крайният потенциометър е регулиране на ниските, следващият на високите и след него е балансът на двата канала. Следват 4 малки бутона за комутация или избиране на входовете - първият е за магнетофон, можеш да го ползваш спокойно, вторият е линия, също можеш да го ползваш спокойно, третият е тунер - в него се свързва тунера (приемника за радио) ако имаш такъв и накрая е бутонът за грамофон или написано на него "phono". Най дясното голямо копче е усилване или както му казвате - волумето - намаляш или увеличаваш силата на звука. Ако усилвателят е здрав и работещ, можеш спокойно да го ползваш с много видове двулентови и трилентови колонки спокойно. Това са модели от най ниският клас на тогавашната аудио-техника. Ако нещо не си разбрал, можеш да попиташ отново Честитя ти предварително новата 2020 година. Жив и здрав!




Линк към коментара
Сподели в други сайтове

Има и по-тежки случаи - примерно като при мен. Английската фирма Naim задължително праска DIN конектори по усилвателите, предусилвателите, DAC-овете и т.н. устройства, които произвежда.

Някои компоненти могат да се свързват само с кабели с DIN конектори. И то техните DIN конектори не са прости петици, ами поне 5-6 вида. Примерно DIN петица с пинове, завъртени по дъга 240 градуса или с пинове завъртени по дъга 180 градуса. DIN четворка, завъртени по дъга 240 градуса. И съответни кабели - примерно петица - петица от единия или от другия вид, или комбиниран кабел петица-четворка...

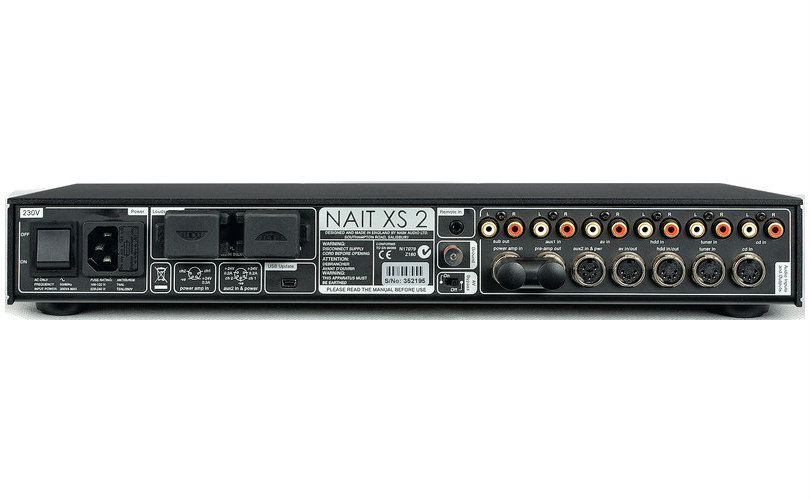

Ето как изглеждат моите устройства, гледани отзад:








Линк към коментара
Сподели в други сайтове

За да се ползва фирмено окабеляване....

Честито Рождество и весела Коледа на всички!

Редактирано от DarkEdge (преглед на промените)
Линк към коментара
Сподели в други сайтове

Линк към коментара
Сподели в други сайтове

преди 23 минути, DarkEdge написа:

За да се ползва фирмено окабеляване....

Честито Рождество и весела Коледа на всички!



Има го и това, но не винаги е така. При висококачествените и скъпи "кутии" от всякакъв род има приети норми, които също се спазват. Тук вече изработката на различните типове куплунзи е на много добро ниво и голяма част от тях са пасивирани със златно покритие за добър контакт между два типа куплунзи(женски и мъжки).Най често се използват куплунзи тип "CANON", куплирани със завиване, на баьонет ( вкарване и леко завъртане на ляво или на дясно) и със щракване или бутон за заключване между двата куплунга. Последният е най разпространен при скъпите микрофони.За кабелите, няма да пиша. Сами ги знаете и сте ги виждали какво представляват.Сериозната техника струва много пари и не може да ползващ обикновен кабел, с който си връзваш...гащите. Щом имаш пари за сериозна техника, ще намериш и за нейната окомплектовка. Мерак със пари се гаси - така казват умните хора!

На всички пожелавам приятно посрещане на Новата 2020 година. Да сте живи и здрави, радостни и засмени!


Линк към коментара
Сподели в други сайтове

преди 21 минути, DarkEdge написа:

При 60000$ лампово моно крайно стъпало с мощност 25-30 Вата, разбира се, че ще се ползват електролитни кондензатори от посоченият тип. Това обаче не е прието само при...китайците.

Линк към коментара
Сподели в други сайтове

Хайде да престанете с екзотиките. Момчето така и го мързи да пита чичи со Гошо (google) поне за модела, след поста на Колев60 всичко е ясно. Дори и това децата трудно ще го възприемат. И гледат като телето гледа куукулгур.

* куукулгур = луноход (на латвийски).

Линк към коментара
Сподели в други сайтове

Благодаря ви ужасно много обяснихте ми всичко точно и ясно Благодаря :))) Пожелавам ви приятно изкарване  и весели празници
