Прототип на системната платка MSI Z87A

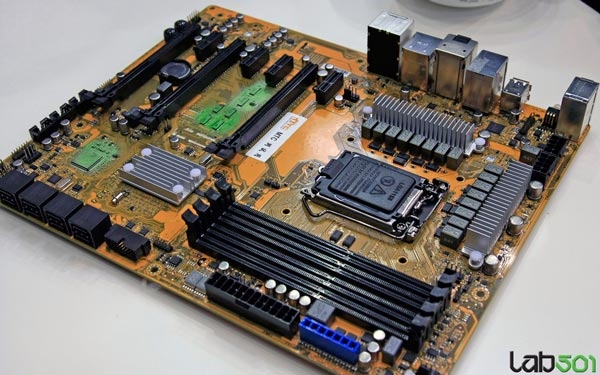

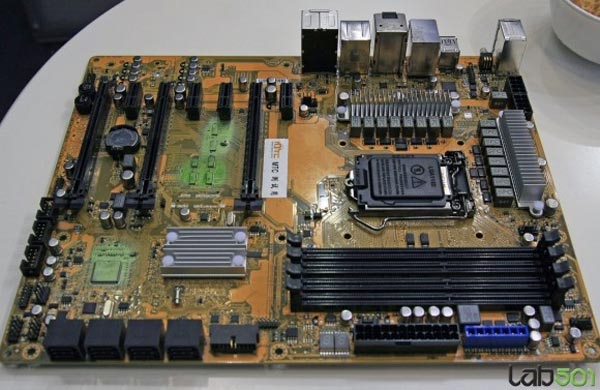

Източник публикува снимка на прототипа на дънната платка MSI Z87A Gaming Series. Както беше посочено, окончателният вариант на платката, предназначена за използване в геймърските компютри, може да се отличава само по външния вид на детайлите от рода на различен цвят на печатната платка и компонентите, но по-голямата част от разработката е завършена.

Сред най-интересните характеристики на продукта – 16-фазна захранваща подсистема на процесора с два 8-пинови EPS конектора. Цокълът за процесора е свързан с четири слота, в които могат да се поставят до 64GB DDR3 оперативна памет в двуканална конфигурация.

Платката е оборудвана с три слота PCI-Express 3.0 x16. Режимът на работата им зависи от броя на използваните разширителни карти: при една карта ще се използват всички 16 линии, при две – по 8, а в случай на три карти линиите се разпределят по схемата x8/x4/x4. Допълнителните възможности за разширения се крият в четирите разширителни слота PCI-Express x1.

За добавянето на устройства за съхранение на информация са налични осем порта SATA 6Gb/s. Освен това, новото дъно разполага с осем-канален аудио-кодек, порт Gigabit Ethernet, осем порта USB 3.0, два изхода HDMI и един DisplayPort.

Предполага се, че ще се използва една и съща печатна платка за основа в моделите Z87A Gaming Series и Z87A-GD65. Първата ще се различна по „геймърското“ си оформление и допълнителните възможности за овърклок.
