Ето как изглежда отвътре руският 28 nm MIPS процесор Baikal-T1

Информацията за руския процесор Baikal-T1, създаден от московската Байкал Електроникс се появи преди повече от година. Чипът разполага с 2 Imagination Technologies P5600 MIPS 32 r5 процесорни ядра и 10 GbE модем, Байкал Електроникс е първата компания, реализирала в силиций това ядро.


Известен руски експерт повече от една година смъква слой след слой от процесора Baikal-T1 и сега публикува в уеб-пространството направените със специален микроскоп фотографии.

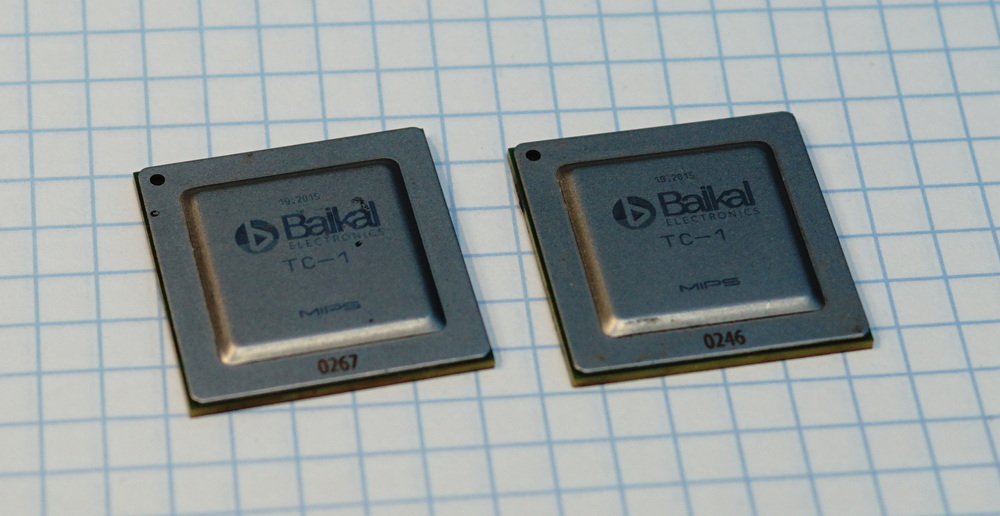

Ето как изглеждат самите процесори, предоставени на експерта от самия производител.

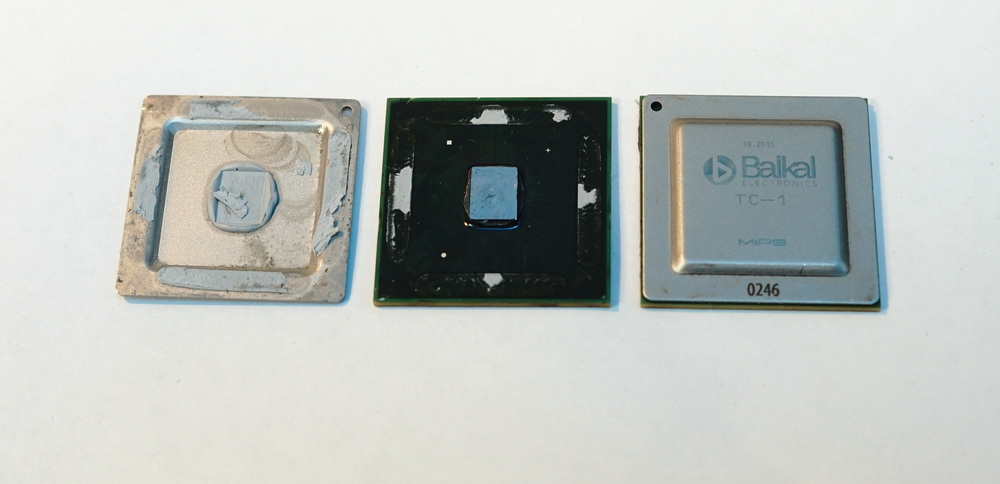

BGA подложката и разпределящата топлината защитна капачка изглеждат като всички съвременни процесори на Intel и другите производители.

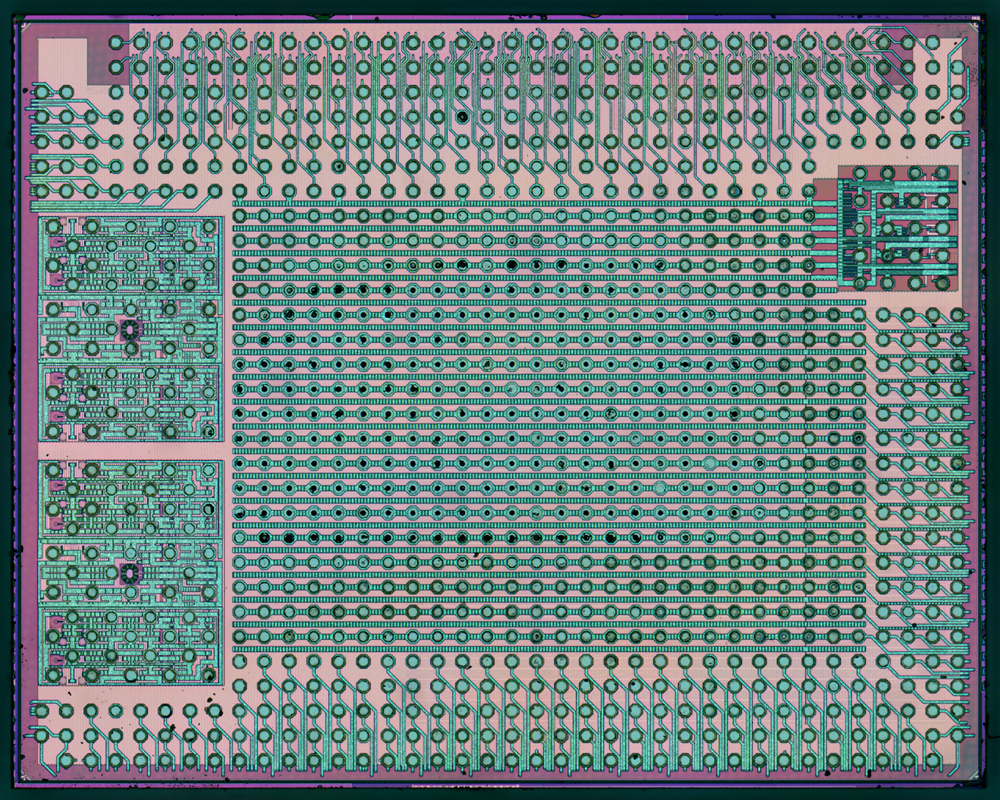

По цялата площ на кристала са поставени пинове, по-голямата част от които се използват за подаване на захранващо напрежение. Това е необходимо не толкова поради високата консумация (едва 5 W), колкото за понижаването на индуктивността на захранващите вериги. Повечето съвременни процесори използват аналогична система на захранване.

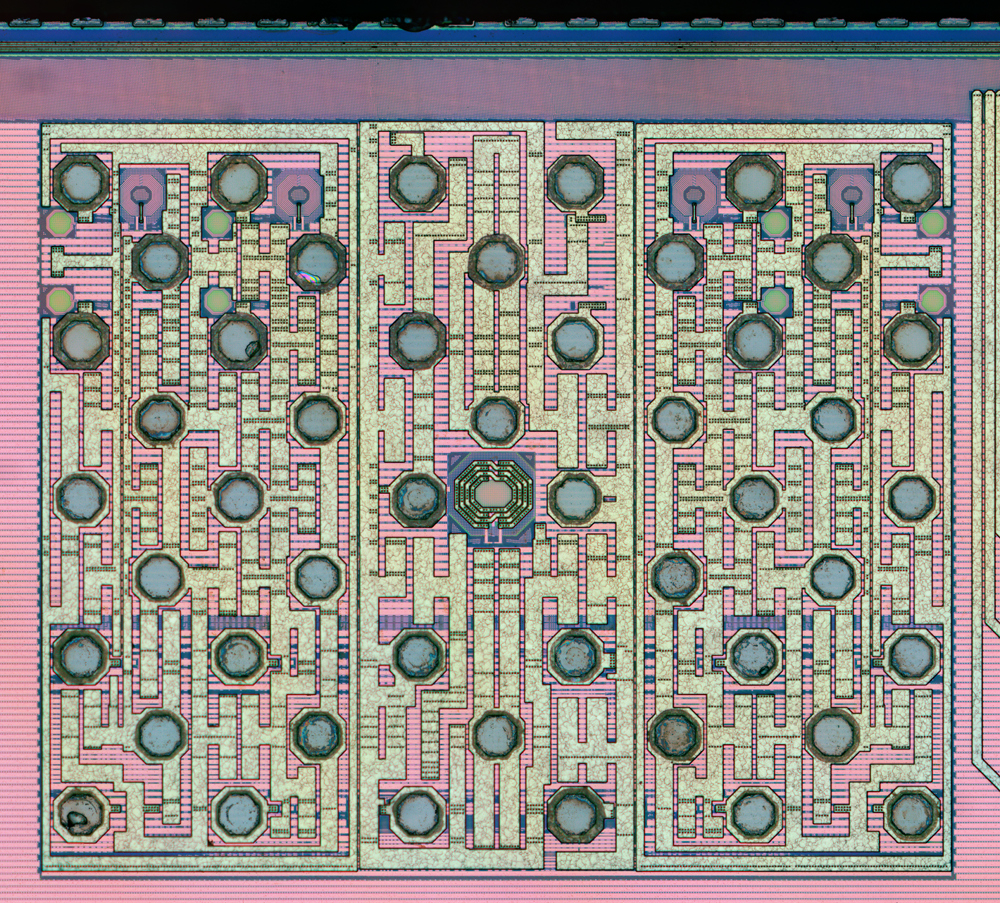

Ето как изглежда в увеличен вид лявата част на кристала. Това е Ethernet контролера, най-вероятно 10 GbE KR/KX4.

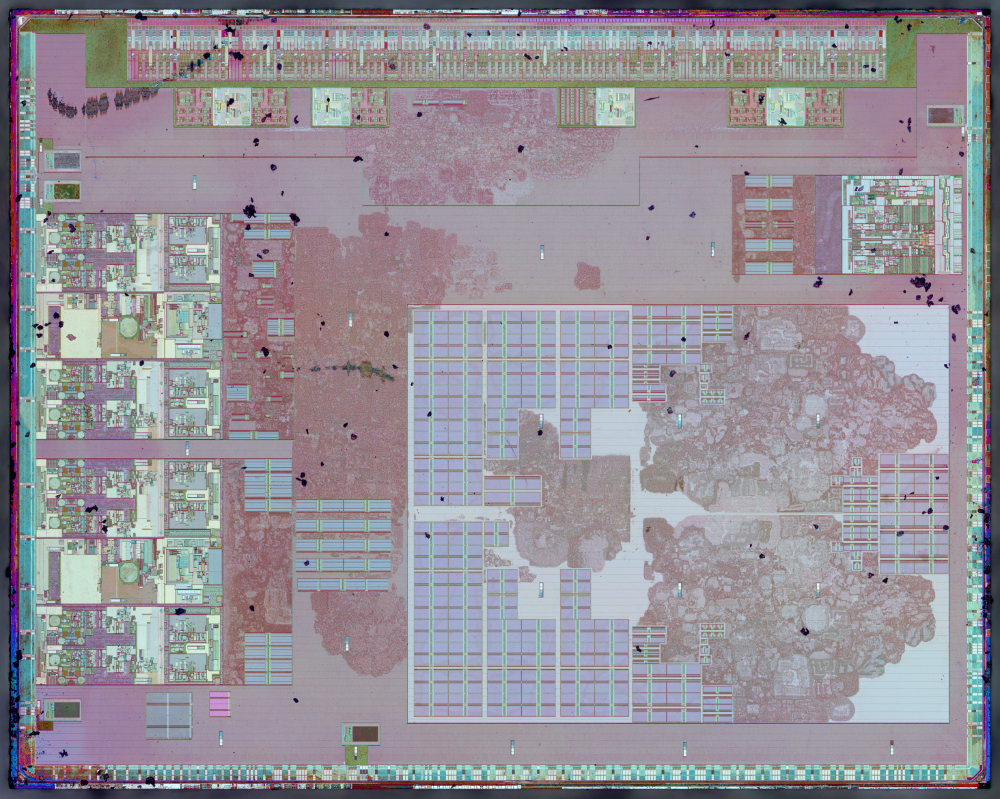

След премахването на метализацията се вижда логиката на чипа, синтезирана от стандартни клетки – памети, регистри и т.н. Малките бяло-сини правоъгълници са блоковете за мониторинг на процесора. Вижда се, че около 25% от чипа не е заета от транзистори и там са поставени празни клетки.

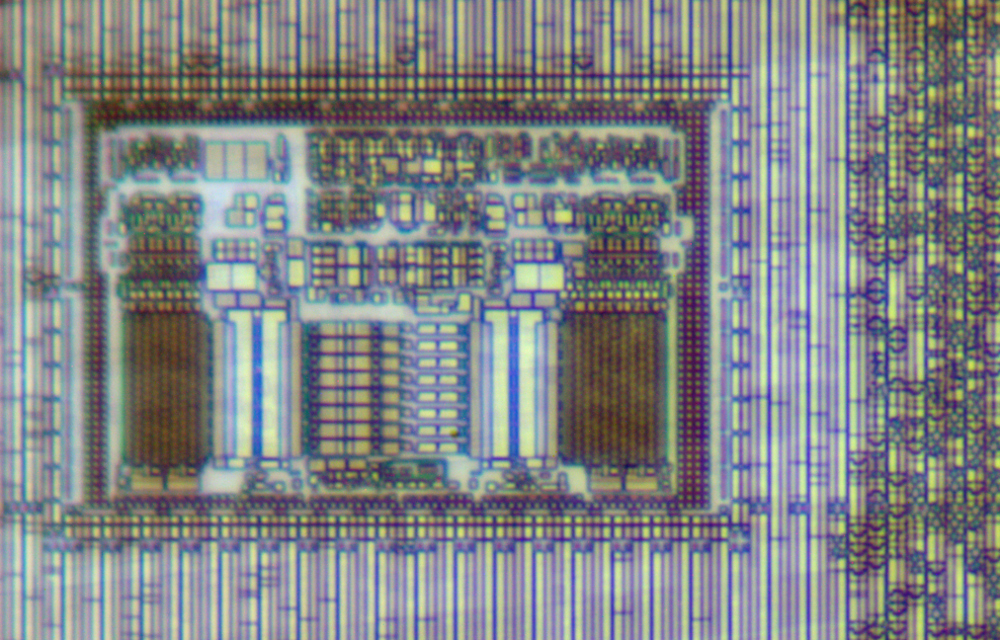

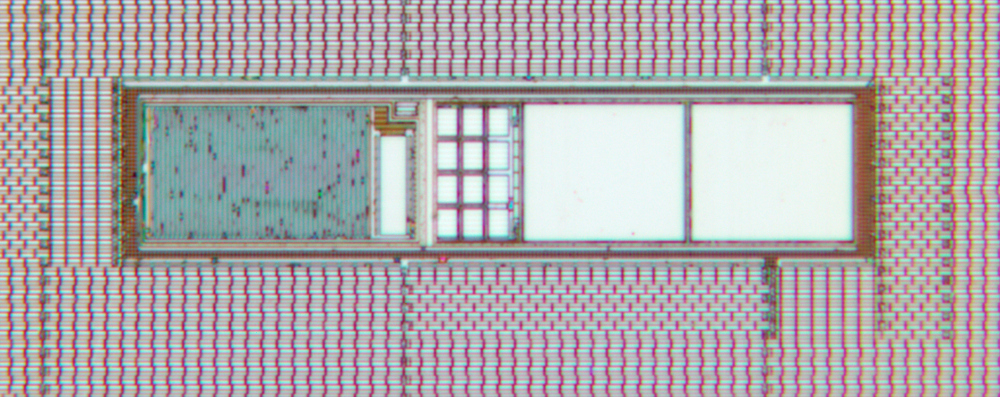

Ето как изглежда при по-голямо увеличение един от блоковете за мониторинг (температура, скорост на инверторните вериги и други). Около този блок има ивица от празни клетки.

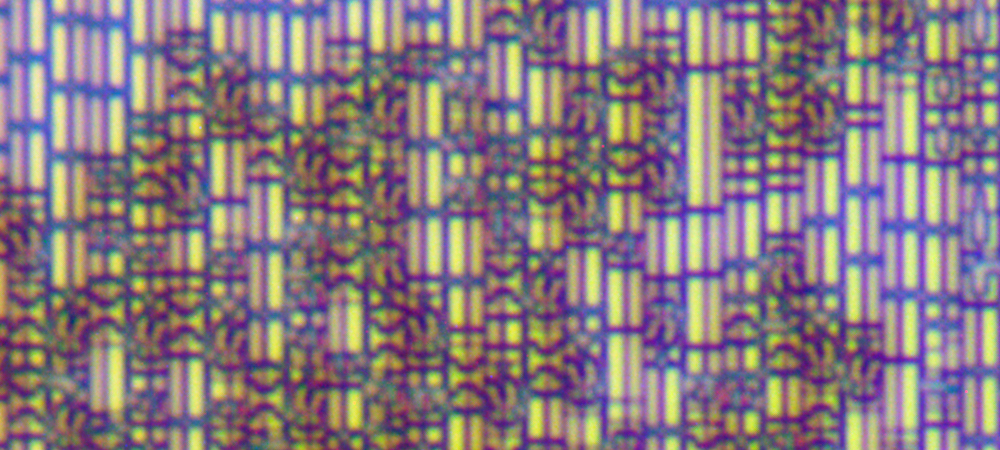

Следва още по-голямо увеличение на стандартните клетки, при което един пиксел съответства на 28,5 nm. Използван е оптичен микроскоп и фотографията изглежда неясна заради дифракцията.

Това е блок с два масива от SRAM клетки памет, останалото са драйвери, усилватели и друга логика. Виждат се ивиците от празни клетки. Те се поставят, защото височината навсякъде трябва да е еднаква.

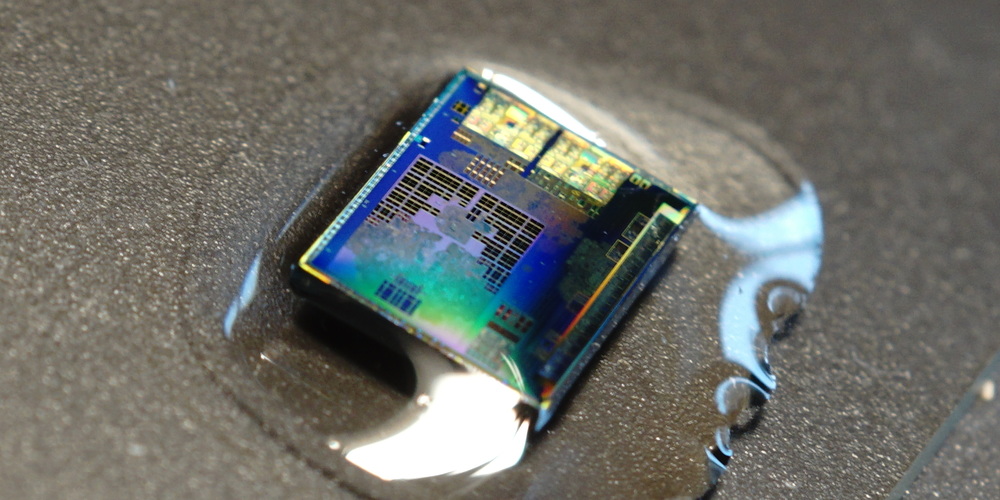

И последната фотография показва целия процесор Baikal-T1 със снета метализация, поставен във фино масло.

Счита се, че Baikal-T1 е голяма стъпка напред в руската електроника със съвременно ядро, съвременна технология и интегриран модем, и мнозина са на мнение, че е по-добър от Елбрус.
