Инженер на Noctua обясни защо все още не е създаден перфектният вентилатор за компютър

В разговор с YouTube-канала Gamers Nexus, Джейкъб Делингер от Noctua разглежда основите на проектирането на вентилаторите за охлаждане на компютри — от геометрията на витлата и акустиката до въздушния поток и съпротивлението на радиатора. Въпреки че съществуващите конструкции са били усъвършенствани в продължение на десетилетия, Делингер предполага, че по-нататъшни значителни подобрения в бъдеще може да изискват пробиви в разработката на нови материали.

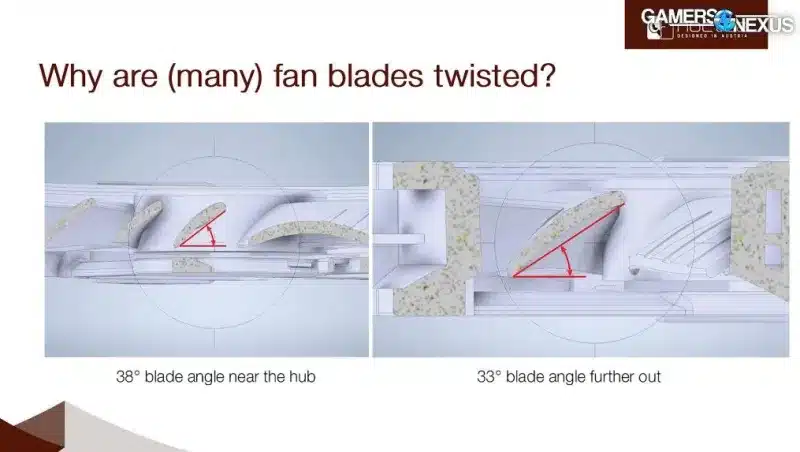

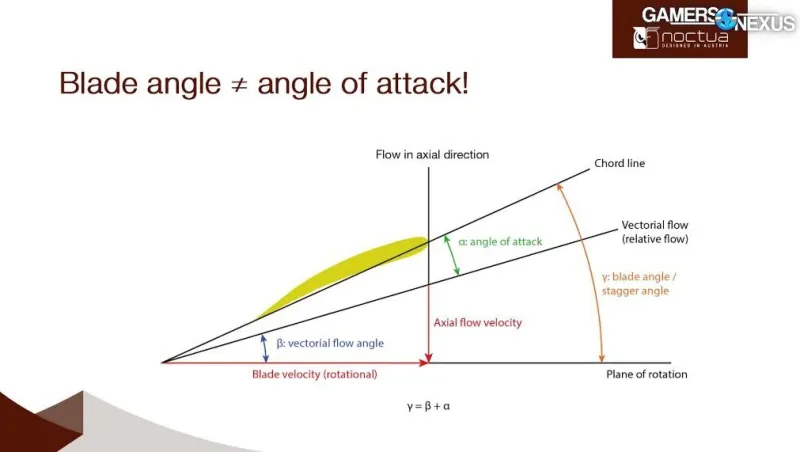

Делингер обяснява, че терминът „ъгъл на наклон“ се отнася до геометричния наклон между лопатката на вентилатора и равнината на въртене, докато „ъгъл на атака“ описва аеродинамичното взаимодействие между лопатката и настъпващия въздушен поток. Тези ъгли варират по дължината на лопатката — по-стръмни в главината и по-плоски на върха, в зависимост от профила на скоростта на въртене.

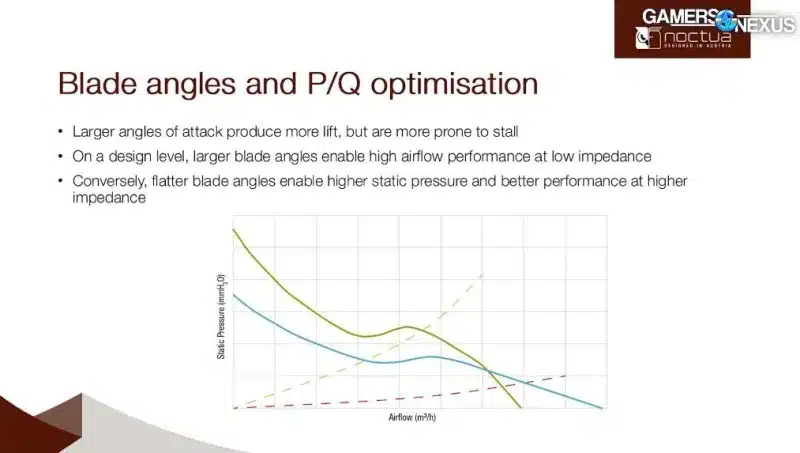

По-големият ъгъл на наклон на лопатките увеличава въздушния поток на оборот, но увеличава риска от спиране на потока и повишена акустична турбуленция. Дори малки промени в ъгъла на наклона – едва 1° – могат значително да повлияят както върху ефективността на въздушния поток, така и на нивата на шум.

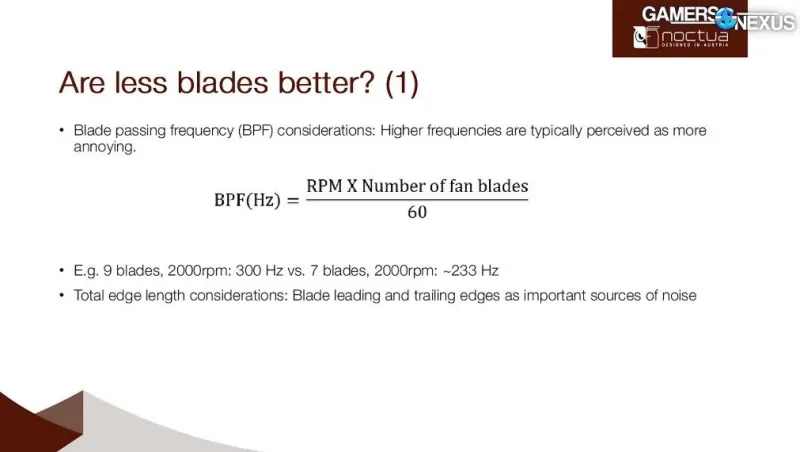

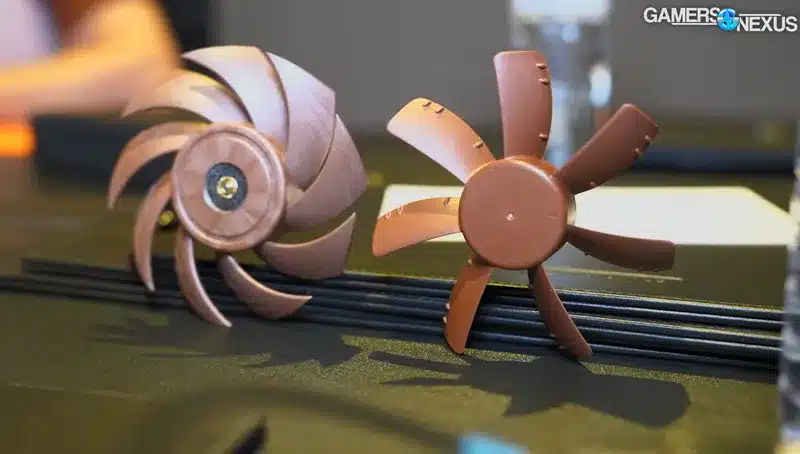

Броят на лопатките във вентилатора влияе пряко върху честотата, с която те преминават, което корелира с нивото на шума. Например, вентилатор със седем лопатки, въртящ се с 2000 оборота в минута, произвежда по-ниска честота от 233 Hz в сравнение с вентилатор с девет лопатки, който произвежда 300 Hz. Намаляването на броя на лопатките обаче идва с цената на компромис с въздушното налягане и структурната твърдост. Дизайнерите трябва да компенсират чрез увеличаване на площта на лопатките или въртене с по-висока скорост, което може да компенсира акустичното предимство. Noctua в момента предпочита дизайни с девет лопатки за 120 мм вентилатори, позовавайки се на баланса между въздушния поток, налягането, структурната твърдост и акустиката.

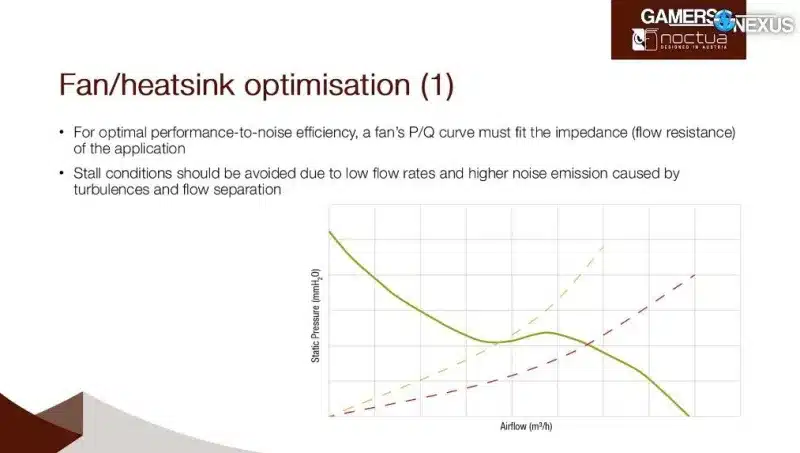

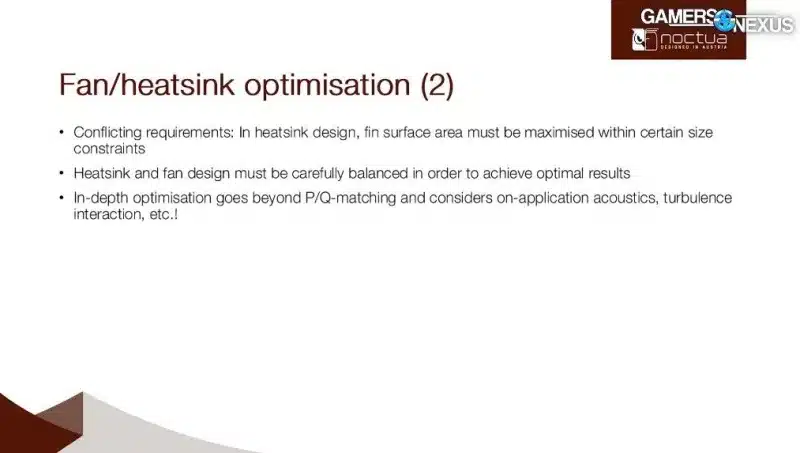

Дизайнът на радиатора влияе не само върху ефективността на охлаждането, но и върху шумовите характеристики на вентилатора. Докато радиаторите се възползват от повече ребра и увеличена повърхност, повишената плътност на ребрата създава съпротивление на въздушния поток. Това съпротивление може да накара вентилаторите да работят близо до зоните на срив на потока на кривите на налягане, увеличавайки турбулентността и нивата на шума. Преносът на топлина също е неравномерен по протежение на ребрата: тя достига своя пик и намалява поради образуването на пограничен слой. В последните разработки, Noctua се опитва да съобрази производителността на вентилатора със съответното съпротивление на радиатора, за да се поддържат оптимални диапазони на въздушния поток.

Въпреки че инструментите за моделиране и прогнозиране са се подобрили, бъдещите усъвършенствания в конструкцията на потребителските вентилатори може да зависят повече от материалите, отколкото от геометрията. Преминаването на Noctua от PBT и ABS към течнокристален полимер (LCP) позволи по-строги толеранси на пика и намалени вибрации, което е спомогнало за стабилизиране на производителността при по-високи скорости. Металните или композитните лопатки теоретично биха могли да осигурят предимства, но вероятно биха увеличили нивата на шума и производствените разходи. Някои акустични подобрения вече се реализират с помощта на методи за контролиране на турбулентността, като например чрез конструкцията на лопатките, които са във вентилаторите G2 на Noctua.

Делингер е предпазливо оптимистичен относно евентуални бъдещи пробиви в конструкцията на вентилаторите. Той вярва, че повечето инженерни възможности вече са изчерпани в рамките на ограниченията на настоящите материали и приложения. Макар концепциите с малко лопатки или без никакви ребра да изглеждат обещаващи, практическите ограничения на въздушния поток, турбуленцията и разходите засега поддържат подобни идеи на теоретично ниво.
