Какви могат да бъдат USB зарядните и защо вашите устройства се зареждат бавно с тях

Преди USB представляваше интерфейс за мишка и клавиатура, но сега един USB Type-C може да осигури до 240W, което е достатъчно дори за захранването на мощен геймърски лаптоп. Освен това зарядните устройства са станали взаимозаменяеми и смартфон на Google може да се зарежда със захранване на лаптоп на Apple. Всичко изглежда просто: включвате кабела и зареждате. На практика тази простота крие многостепенна система за „договаряне“ между устройствата, физически ограничения на кабелите и някои компромиси, които често правят зареждането по-бавно, отколкото потребителят очаква.

Как USB се научи да дава много енергия

В началото USB 1.0 и 2.0 осигуряваха 5V при 0,5A. Това е 2,5W – достатъчно за нуждите на една клавиатура. Когато се появиха смартфоните с големи батерии, USB-IF (организацията, която разработва стандарта) пусна спецификацията Battery Charging 1.2 – тя осигуряваше до 1,5А при същите 5V, т.е. 7,5W. Това беше достатъчно за телефоните Nokia с бутони, но за съвременните смартфони тази мощност е нищожна.

Междувременно производителите не чакаха стандартите. През 2013 година Qualcomm пусна Quick Charge 1.0, който осигуряваше 10W (5V, 2A) през обикновени USB-A портове. Quick Charge 2.0 (2014) повиши напрежението до 9 или 12V, достигайки 18W. Quick Charge 3.0 (2015) добави плавно регулиране на напрежението със стъпка от 200 mV в диапазона 3,6-20V. Всичко това работеше чрез „хитри“ сигнали по D+/D– линиите и не изискваше USB-C, достатъчен беше обикновен USB-A.

Samsung, LG, HTC, Xiaomi активно поддържаха Quick Charge и с милиони съвместими зарядни устройства този стандарт на практика се превърна в норма за бързо зареждане на Android в средата на 2010-те години. Samsung също така разработи свой собствен протокол Adaptive Fast Charging (AFC) на 18W, който се използваше чак до Galaxy S21, докато компанията не премина към стандартния USB-PD PPS, започвайки с Galaxy S22. Apple вървеше по свой път: адаптерите на 5 или 12W през USB-A зареждаха iPhone бавно, а за бързо зареждане, започвайки с iPhone 8 беше необходим отделен USB-C адаптер с поддръжка на PD. Всъщност, Apple имаше и собствен Lightning конектор, но тук не става дума за него.

Революцията се случи през 2014 година именно с появата на USB Type-C.

Новият симетричен конектор (този, който най-накрая може да се включи както и да бъде поставен в устройството) има 24 пина, сред които има специални CC (Configuration Channel). Именно чрез тези пинове устройствата „комуникират“ помежду си и решават колко енергия да предадат. Без цифрови преговори Type-C осигурява до 15W (5V, 3A), което се определя от прости резистори.

При сериозни изисквания за захранване се появи протоколът USB Power Delivery (USB-PD). Това е напълно цифров протокол, който работи чрез CC контакти. Във версиите PD 2.0 и 3.0 максималната мощност е 100W (20V при 5A). Този обхват вече се нарича стандартен обхват на захранване (Standard Power Range, SPR) и е достатъчен за повечето ултрабуци.

Важна подробност за PD 3.0 е режимът PPS (Programmable Power Supply – програмируемо захранване). Преди него зарядното устройство можеше да осигурява само фиксирани стъпки на напрежението: 5, 9, 15 или 20V. Така че, ако батерията се нуждаеше да речем от 4,2V, устройството трябваше само да понижи напрежението до необходимото ниво, за да не генерира допълнителна топлина. PPS позволява на потребителя да поиска точното напрежение чрез стъпки от 20 mV и актуализира заявката приблизително на всеки 10 секунди, така че адаптерът доставя почти точно това, от което се нуждае батерията във всеки един момент. Част от работата по преобразуване на напрежението се прехвърля към зарядното устройство и устройството може да поддържа по-дълго време висок ток на зареждане. Конкретните температурни печалби зависят от схемите на всяко устройство и маркетинговите данни трябва да се приемат с известна доза сол, но общият принцип работи – по-малко преобразуване в смартфона означава по-малко топлина.

В същото време алтернативните технологии за бързо зареждане не са изчезнали. Заслужава си да се отбележи, че Quick Charge 4.0 и 5.0 всъщност преминаха към USB-PD и PPS като основен транспорт. Това означава, че индустрията постепенно се сближава с единен стандарт, въпреки че старите зарядни устройства QC 2.0/3.0 ще продължат да се използват още години, както и зоологическата градина с повече от дузина други маркетингови имена: Motorola TurboPower, ASUS Boost Master, MediaTek Pump Express и други. Някои от тях са съвместими с QC, други с PD, трети са свързани помежду си и най-простият съвет тук е да разберете спецификата на конкретното устройство и да използвате съвместим адаптер.

През 2021 година беше въведена версията PD 3.1 с (Extended Power Range – разширен обхват на захранване). Новите профили за 28, 36 и 48 V при 5 A осигуряват съответно 140, 180 и 240W.

Горната граница от 48V е избрана от съображения за безопасност: стандартът за изключително ниско напрежение за постоянен ток формално обхваща напрежения до 120V, а инженерите на USB-IF са оставили значителен резерв, за да се сведе до минимум рискът от искрене. На практика в момента само няколко геймърски лаптопа и мощни докинг станции поддържат 240W USB-C захранване. За повечето потребители 65-100W са достатъчни, а 140W покриват дори взискателните работни станции. Ето защо си струва да гоните 240W EPR кабели и адаптери само ако вашето устройство наистина се нуждае от това.

Регулаторният контекст също е от значение: директивата на ЕС (EU RED 2022/2380) задължава производителите на електроника да преминат към USB-C до декември 2024 година, а лаптопите – до април тази година. Устройствата, които се зареждат с повече от 15W, трябва да поддържат USB-PD. Стандартът за безопасност IEC 62368-1 класифицира източниците според риска от запалване: до 15W (PS1) е основен, до 100W (PS2) е умерен, а над 100W (PS3) изисква сериозно тестване. Това обяснява защо висококачествените адаптери с мощност над 100W са по-скъпи: те подлежат на по-строго сертифициране.

Защо зарядните устройства станаха по-малки, но по-скъпи: кратко въведение в GaN

Старите захранвания за лаптопи бяха с размерите на тухли. Съвременният 100-ватов GaN адаптер не е по-голям от стандартен адаптер за зареждане на смартфон. Всичко зависи от материала, от който са изработени транзисторите. Класическите силициеви транзистори при висока мощност изискват големи кристали и масивни радиатори. Галиевият нитрид (GaN) може да издържа на десет пъти по-силни електрически полета от силиция и превключва много по-бързо. По-високата честота на превключване означава по-малки трансформатори и дросели вътре в адаптера. По-малките компоненти означават по-малък корпус.

И тук си струва да споменем безопасността. Всеки сертифициран GaN адаптер от известна марка е тестван съгласно IEC 62368-1 и е защитен от прегряване, късо съединение и пренапрежение. Евтините адаптери често нямат никаква реална сертификация: хубавото лого върху корпуса не означава, че устройството е тествано. Неспазването на изискванията за изолация или термична защита остава една от причините за възникване на пожари в електрониката. Разликата в цената между „марката с име“ и надеждната марка обикновено не е толкова голяма, а последиците от спестяването на пари могат да бъдат сериозни. В същото време тези, които са свикнали да виждат зарядни устройства на цена 5-10 евро, очевидно ще бъдат разочаровани да видят зарядни устройства, които струват десет пъти повече.

Какво се случва, когато кабелът се свърже

Процесът, който потребителят вижда като „иконата за зареждане светва“, всъщност се състои от няколко етапа на цифрово договаряне, които продължават милисекунди.

Процесът, който потребителят вижда като „иконата за зареждане светва“, всъщност се състои от няколко етапа на цифрово договаряне, които продължават милисекунди.

1. Източникът, т.е. зарядното устройство открива, че кабелът е свързан и подава безопасно напрежение от 5V.
2. Източникът се допитва до самия кабел. Ако в него има специален чип (E-Marker), той отговаря: „Мога да издържа на 5А и 20V“ или „Предназначен съм за 48V за EPR“.
3. Източникът изпраща на потребителя (смартфон, лаптоп и т.н.) списък със своите възможности: „Мога да осигуря 5V/3A, 9V/3A, 20V/5A“.
4. Потребителят избира желания профил въз основа на хардуерните ограничения, а понякога дори и на динамични показатели като състояние на батерията, температура и изпраща заявка.
5. Източникът потвърждава, повишава напрежението и съобщава, че е „готов“.
6. Едва сега потребителят започва да получава пълна мощност.

Ключовият момент е, че ако кабелът няма E-Marker, източникът няма да предложи профили над 3A. Тоест, дори при 100-ватов адаптер и 100-ватов лаптоп, евтин кабел без E-Marker ще намали мощността до 60W (20V, 3A). По този начин системата предпазва кабела от прегряване.

Специален случай: когато източникът е USB-A

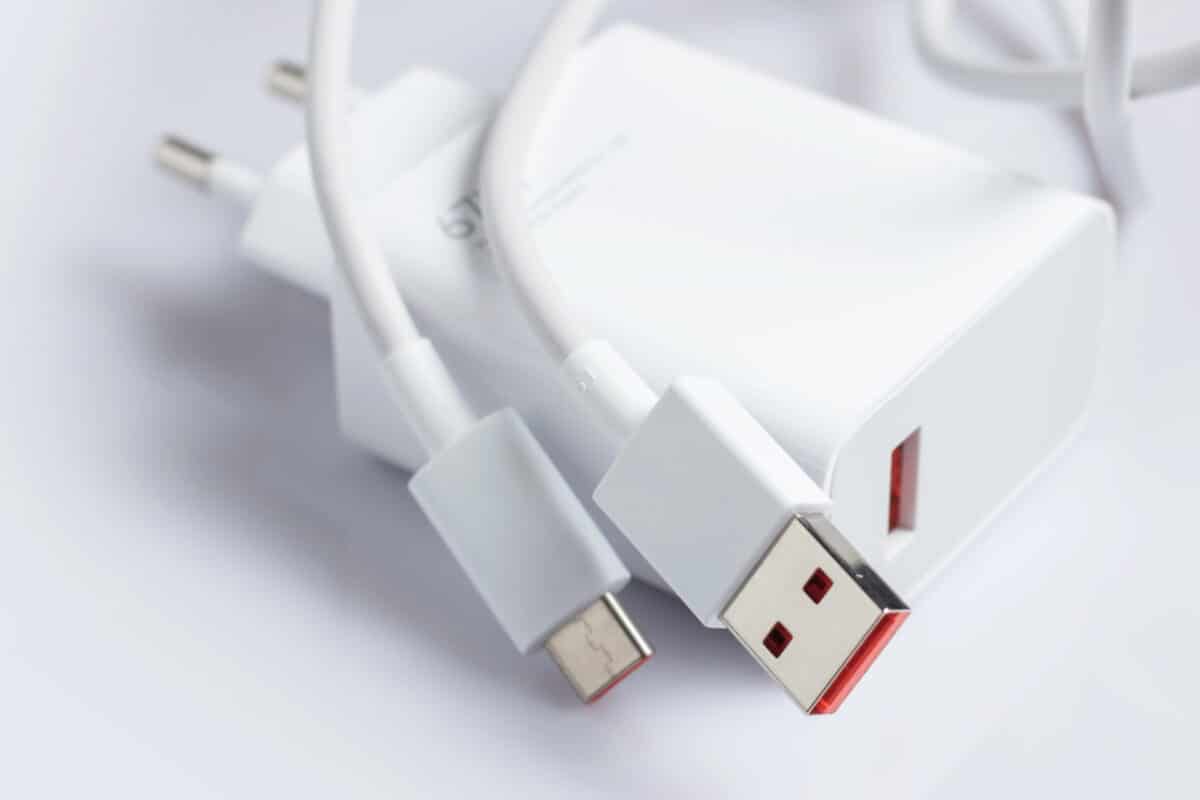

Цялата „ситуация“, описана по-горе работи само с USB-C в двата края. Но какво се случва, когато съвременен смартфон с USB-C е свързан към зарядно устройство или лаптоп със стар USB-A порт чрез кабел от USB-A към USB-C?

Краткият отговор: USB Power Delivery няма да работи. PD изисква CC пинове, които физически не присъстват на USB-A конектора. USB-A портът не може да подава напрежение над 5V в стандартен режим, така че максималното, което можете да очаквате, е 5V при 0,5A (2,5W) за USB 2.0 или 5V при 0,9A (4,5W) за USB 3.1. Някои производители увеличиха тока до 2,4A (12W), като например Apple със старите си адаптери за iPad, но това вече беше джентълменско споразумение извън стандарта.

Стандартите за бързо зареждане Quick Charge 2.0 и 3.0 на Qualcomm бяха спасителен пояс за USB-A: те позволиха да се повиши напрежението до 9, 12 или дори 20V чрез „хитри“ сигнали в D+/D- линиите, като по този начин се достигнаха 18-36W през обикновен USB-A порт. За да направите това се нуждаете от адаптер, съвместим с QC, смартфон, съвместим с QC и висококачествен кабел. Ако поне една от връзките не поддържа QC, системата ще се върне към обичайните 5V.

Съществува сериозен капан: кабели от USB-A към USB-C с грешен резистор. Спецификацията на USB-C изисква такъв кабел да има резистор 56 kΩ на СС линията. Този резистор съобщава на смартфона: „свързан си към стар USB-A порт, не изтегляй повече, отколкото може да понесе“. Без него или с друга стойност (10 kΩ) смартфонът „мисли“, че е свързан към мощен USB-C източник и се опитва да консумира 3A. Ако USB-А портът не е проектиран за това, последствията могат да бъдат страшни: от изгорял USB контролер до повреда на дънната платка.

В началото на ерата на USB-C инженерът на Google Бенсън Леунг, който работи по хромбуците Pixel и Pixel C, систематично тества кабели от Amazon и публикува резултатите. Веднъж той изгорил USB портовете на собствения си Pixel C заради некачествен кабел, свързан с адаптер за iPad. Опитите му станаха легендарни и привлякоха вниманието към проблема. Но проблемът не е изчезнал напълно: журналисти от PC World тестваха 43 стари кабела USB-A към USB-C и откриха 10 опасни, включително такива от известни производители на смартфони и аксесоари. Пет от тях изобщо нямаха резистор, а пет имаха грешна оценка. Днес ситуацията е много по-добра, но старите кабели може и да са дефектни. Най-лесното решение е да не съжалявате за старите кабели и да ги замените с нови от надеждни марки.

Какво да кажем за Micro-USB? Много устройства все още работят с него: по-стари външни батерии (powerbanks), бюджетни слушалки, електронни четци, платки Arduino. Все още можете да намерите и стари смартфони. Чрез Micro-USB без Quick Charge е налично същото напрежение 5V при 0,5-1,5A (2,5-7,5W), в зависимост от адаптера и поддръжката на BC 1.2. С Quick Charge 2.0/3.0 някои по-стари смартфони (като Samsung Galaxy S7 или LG G5) могат да получат 15-18W чрез Micro-USB. От тази година обаче това е история: новите устройства масово преминават към USB Type-C, а Micro-USB доживява дните си в нишови категории.

Три места, където енергията се губи

Веригата за зареждане се състои от три звена: зарядно устройство, кабел и потребителско устройство. Всяка връзка може да се превърне в „гърло на бутилка“.

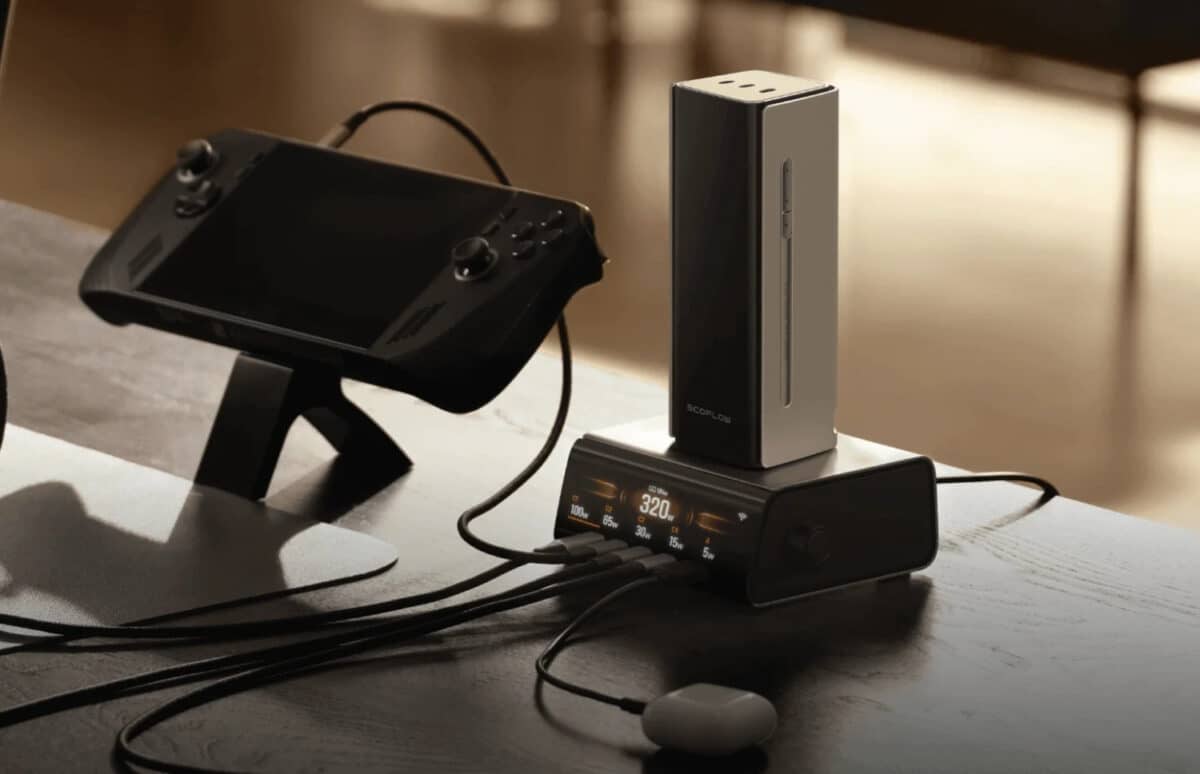

Зарядно устройство. Дори ако адаптерът е многопортов, общата му мощност е фиксирана. Зарядно устройство с мощност 100W няма да достави 100W на всеки порт. Когато свържете второ устройство, контролерът преразпределя „бюджета“. По-простите модели го правят по-осезаемо (65 + 35W, дори ако вторият порт захранва само 2W слушалки). По-интелигентните адаптери с динамично разпределение следят действителната консумация и раздават наличната мощност.

Един приятен бонус: много адаптери за лаптопи са доста универсални и могат да зареждат друго оборудване, така че в такива случаи можете да използвате един източник за основната цел, за смартфона си, за слушалките и т.н. По правило режимите на работа са посочени директно върху корпуса на адаптера.

Кабелът. Най-подценяваното звено. Вече споменахме за цифровите ограничения: без E-Marker – максимум 60W, със стария SPR marker – максимум 100W, дори с EPR адаптер. Но тук участва и физиката: медните проводници имат съпротивление и колкото по-дълъг и тънък е кабелът, толкова повече напрежение се „губи“ по пътя. Типичен кабел с дължина един метър и проводници 24AWG има общо съпротивление от около 0,18 ома. При ток от 2A спадът е около 0,36V, което е в рамките на нормата (USB-IF допуска до 0,5V). Ако обаче кабелът е по-дълъг, по-тънък или износен, спадът се увеличава и системата за управление на батерията на потребителя започва да ограничава тока с цел защита. Резултатът е бавно зареждане при технически изправна техника. С течение на времето конекторът се задръства с прах, пиновете се окисляват, съпротивлението се увеличава и някога бързият кабел може да спре да осигурява бързо зареждане в случай на критична повреда.

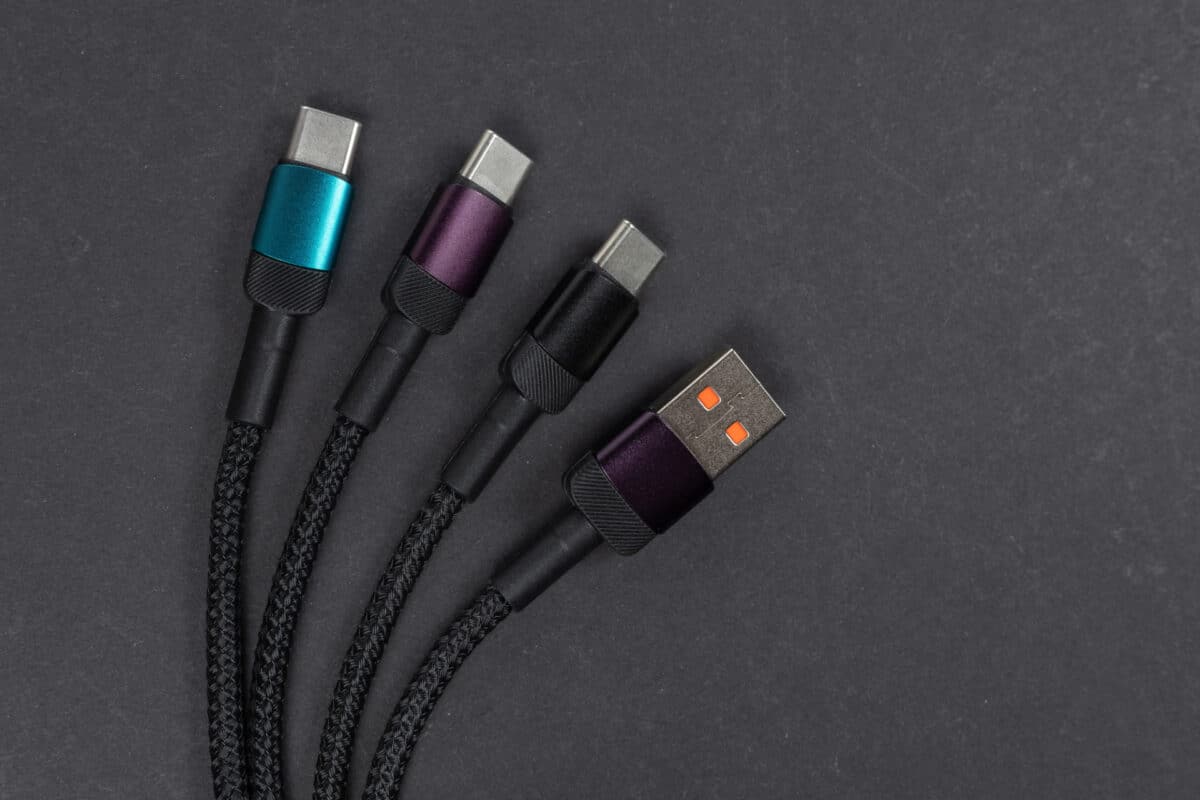

Причината за объркването с кабелите е, че USB-C е само форма на конектора, а не гаранция за възможности. Преди беше ясно: масивният кръгъл конектор от захранването на лаптоп не можеше да се обърка с тънкия Micro-USB за телефон. Сега и двата кабела имат един и същ овален конектор USB-C, но вътре в тях може да има поддръжка на напълно различни протоколи. USB 2.0 и USB4, Thunderbolt и DisplayPort, 15W и 240W USB Power Delivery работят през един и същ конектор. Дори самата организация USB-IF контролира само част от тези протоколи, а останалите (Thunderbolt, DP, MHL Alt Mode) принадлежат на други организации. В резултат на това два външно еднакви кабела могат да се различават по възможности десетократно и няма да разберете това без етикетиране или тестер.

Още един неочевиден нюанс: „кабел за бързо зареждане“ и „кабел за бързо предаване на данни“ често са напълно различни неща. Един кабел може да се зарежда напълно добре при 60 или дори 100W и въпреки това да прехвърля файлове със скорост USB 2.0, т.е. максимум 480Mbps. Повечето кабели, продавани като кабели за бързо зареждане, всъщност имат само два чифта проводници за захранване и минимално количество проводници за данни.

Пример: Кабелът за зареждане Apple 240W USB-C струва около 40-50 евро, изглежда дебел и солиден, пренася цели 240W мощност, но скоростта на предаване на данни е по USB 2.0 (480 Mbps), т.е. стандартът от 2000 година. Пълнофункционален кабел с поддръжка на USB 3.2 или Thunderbolt струва значително повече. Почти невъзможно е да ги различите външно, ако на кабела или опаковката не е посочена скоростта на предаване на данни.

Устройство-потребител. Дори с идеален адаптер и кабел, последната дума има смартфонът или лаптопът. Освен конкретните спецификации за максималната мощност на зареждане, съществуват и допълнителни ограничения. Например, има смисъл да споменем термичния тротлинг: по време на зареждане вътрешната електроника генерира топлина и при прегряване системата намалява изискваната мощност.

И накрая, някои производители на лаптопи прилагат ограничения, подобни на DRM. BIOS проверява дали адаптерът е „собствен“ и може изкуствено да прекъсне захранването от зарядно устройство на трета страна, дори и то да е сертифицирано от USB-IF. Това не е общо правило за индустрията, но проблемът е съвсем реален.

Практически съвети

• И трите елемента се нуждаят от внимание: източник, кабел и потребител.
• За мощности над 60W, е необходим кабел с E-Marker.
• За EPR (над 100W) е необходим кабел с напрежение 48V, но си струва да се харчат пари за него само ако устройството действително поддържа EPR.
• Предпочитат се къси кабели с дебели проводници (20AWG за захранването).
• Логата на USB-IF върху конектора или опаковката ще ви подскажат: те трябва да посочват поддържаната мощност (60, 100, 240W) и/или скорост на предаване на данни (20, 40Gbps). Скоростта на предаване на данни не гарантира бързо зареждане и обратното.
• Ако даден кабел няма маркировка и струва 5-10 евро на щанда на бензиностанция, той ще работи само като спешен вариант за смартфон, но не и за лаптоп.
• Дебелината също е подсказка: кабелите за 100W и повече физически изискват по-дебела мед във вътрешността си, така че тънък като конец кабел е малко вероятно да осигури сериозна мощност.
• Струва си да почиствате USB-C конектора от време на време. Клечката за зъби и точността вършат чудеса.
• Ако смартфонът ви използва патентовано бързо зареждане (SuperVOOC, SuperCharge, FlashCharge), оригиналният комплект на производителя ще даде най-добри резултати, тъй като стандартният PD адаптер няма да може да използва патентования режим.
• За лаптопи, таблети и повечето съвременни смартфони с поддръжка на USB-PD висококачественият сертифициран GaN адаптер ще бъде универсално решение за цялото оборудване. То не е евтино, но има смисъл от него.
• Като цяло не трябва да пестите от адаптери: разликата между несертифицирано „ноу-хау“ и доказана марка често не е толкова голяма, но рисковете са несъразмерно по-големи.

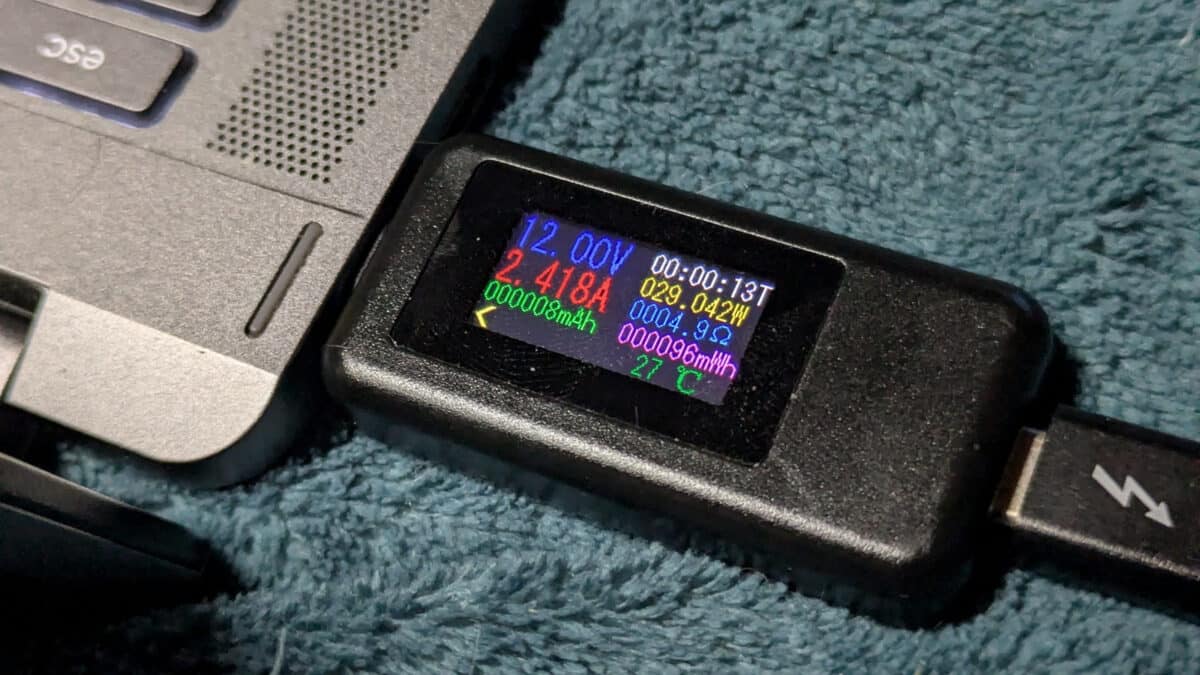

• Ако имате колекция от стари USB кабели, чието качество е неизвестно, дори бюджетен USB тестер ще ви покаже реалното напрежение, ток, линии за данни и поддръжка на режими за бързо зареждане.

Най-простата стратегия е да не съжалявате за старите кабели с неизвестен произход и да ги замените с нови от надеждни производители.
