Как да си направим осцилограф от звукова карта, при цена $1

Има много проекти за самостоятелно сглобяване на осцилографи от най-различни звукови карти, като самите графики се изобразяват на екрана на компютъра. Модифицирането на звуковата карта в полезен електронен инструмент от типа осцилограф плюс импулсен генератор не е сложно, но почти винаги възниква въпроса за цената. Уеб-порталът Tomeko предлага свое решение тип „направи си сам“ с крайна цена 1 щатски долар.

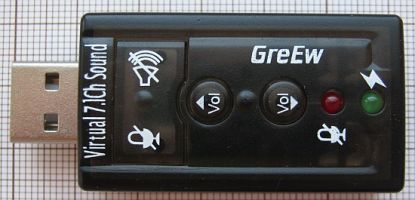

Толкова струва външната звукова карта, която е показвана в началната фотография. Това евтино устройство може да се купи в почти всеки магазин или компютърен сервиз, има и заместители. Устройството е маркирано като HX2010-0705, произведено е към края на 2013 година и в онлайн-магазините може да бъде намерено при цена $1,1 – $2.

Картата има два основни блока – усилвател и HID вход, който има възможност за регулиране нивото на сигнала.

USB дескрипторът изглежда по следния начин:
VID=0x0D8C PID=0x000C
Product string: C-Media USB Headphone Set
Audio Device Class + HID (composite device)

Тази информация е необходима за програмата Miniscope v4, която също може да бъде изтеглена от tomeko.net. По всичко личи, че в устройството е използван аналогичния чип, като в евтините звукови карти C-Media, но без никакви бутони.

Забележки:

• Аудио входът е моно а двата канала са запоени заедно, но DLL библиотеката на програмата може да работи със стерео звукови карти
• Честотата на дискретизация може да се избере 44100 или 46000 Hz
• На входния кондензатор C6 има напрежение от 2,23 V и ток на късо съединение 20 mA. Това е твърде много и най-лесно се коригира до 8 mA чрез последователно свързано към входа съпротивление от 120 килоома
• Резисторът със съпротивление 120 kΩ е най-евтиният начин за увеличаване диапазона за измерване на постоянен ток от 0 до 6 V. По тази точка има доста коментари, че 2,23 V е напрежението за микрофона и може да бъде премахнато с разпояването на един резистор.
• Необходимо е да се деактивира AGC настройката

• Кондензаторът C6 с капацитет 80 nF трябва да се премахне, понеже е свързан паралелно на входа и силно ограничава възможностите на осцилографа

• Калибрирането е най-добре да стане чрез съответната функция на предложената програма (има възможност за отделно регулиране на левия и десния канал, ако звуковата карта е стерео)
