Уеб порталът WCCFTech, базирайки се на информацията от азиатски източници съобщи, че AMD вече е започнала пробното производство на малка партида от флагманския графичен процесор Navi 21 чрез 7 нанометров технологичен процес. Площта на кристала е 505 квадратни милиметра, което го прави един от най-големите кристали в портфолиото на AMD за цялата история на компанията.
За сравнение площта на Navi 10 в графичните карти от типа Radeon RX 5700 е два пъти по-малка – 251 квадратни милиметра. По размери кристалът на Navi 10 превъзхожда 7 nm чип Vega 20 (331 мм²), който се използва в Radeon VII, по-голяма е от 14 nm кристал на Vega 10 (486 мм²) на Radeon RX Vega 56/64 и е по-малък единствено от 28 nm кристал на Fiji (596 мм²), който се използва в графичните карти Radeon R9 Fury и Fury X. Според тази информация, Navi 21 има над 16 милиарда транзистора.

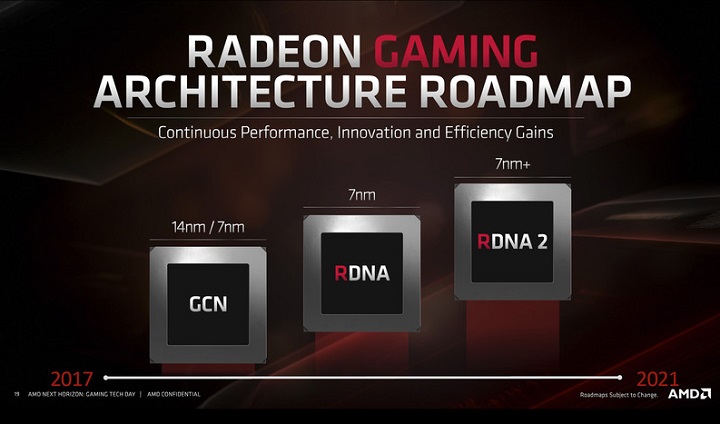

Между другото, индексът на Navi 21 явно означава второто поколение на архитектурата RDNA. За нея е известно, че графичните процесори, базирани на тази архитектура ще се произвеждат чрез 7+ нанометров технологичен процес с използването на екстремална ултравиолетова литография (EUV). По този начин ще се подобри енергийната ефективност на кристала и ще се увеличи плътността на компонентите,
И още, AMD възнамерява да използва GDDR6 буферна памет с 384 и 512 битова шина. По този начин ще се получи буфер с 12 или 16 GB графична памет.
