Получихме и отваряме първи MSI MAG Z490 Tomahawk

В началото на месеца MSI обяви официално дънната платка MAG Z490 Tomahawk, работеща с ново поколение Intel процесори, а нашият екип бе един от първите в България, който го получи и разопакова. Ето и първите ни впечатления, а скоро очаквайте и пълното ни ревю.

Дъното идва в тъмна кутия със стандартната за тази серия военна тематика и дизайн. На обратната страна на опаковката са написани основните технически характеристики на устройството и неговите ключови особености.

В кутията са поставени:

• Ръководство на потребителя
• Диск с необходимите драйвери и фирмен софтуер
• Многоезична инструкция за бързо инсталиране
• Промоционална брошура на MSI
• Малка рекламна книжка с продукцията на MSI
• Лепенка с логотипа MSI Gaming Series
• Три болта за М.2 устройствата
• Два SATA III кабела, единият от които с Г-образен конектор на единия край

Поглед отвън

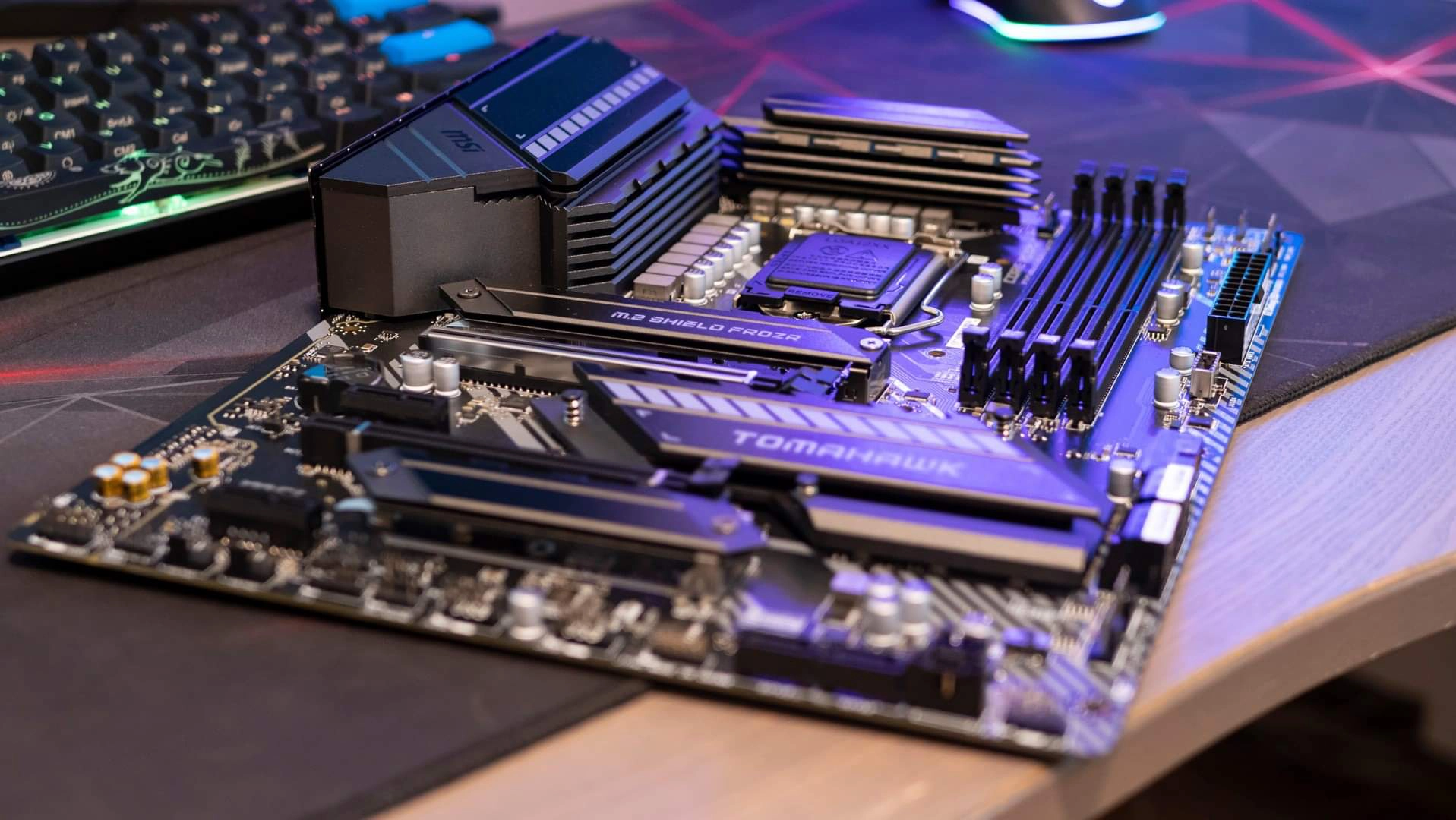

В сравнение с предишните Tomahawk дъна, новото устройство има по-различен външен вид. Докато преди преобладаваха сивите отенъци, сега акцентът е поставен върху черния цвят. По този начин платката изглежда някак по-сериозно.

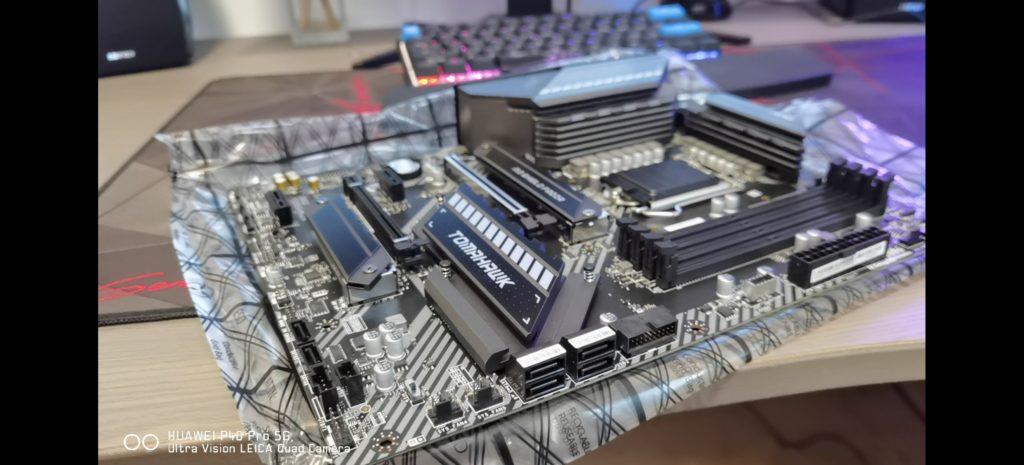

Форм факторът е стандартен ATX с девет точки на прикрепване, въпреки че има много свободно място. Това всъщност е добре, понеже отпадат притесненията при включване и изключване на различните кабели и при подмяната на оперативната памет.

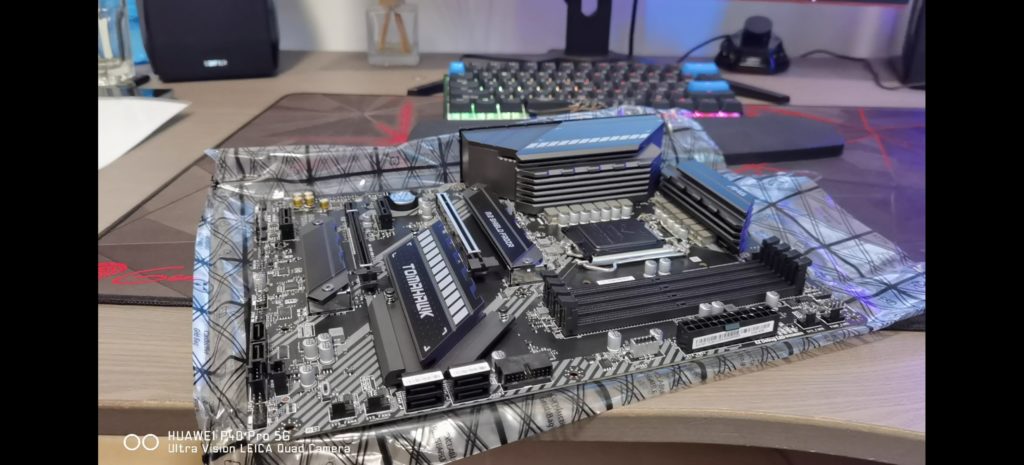

Вниманието веднага се привлича от доста големия радиатор върху чипсета, който може да бъде объркан с охладител за М.2. Но по принцип всичките дъна на MSI от тази фамилия имат големи радиатори за чипсета Z490.

Всъщност той има и чисто естетична функция, скривайки различните светодиоди под себе си.

Ако наличните светодиоди се окажат недостатъчни, могат да се включат две обикновени (+12 V) и две адресни RGB линии (+5 V). Хубаво е, че производителите полека преминават кум +5 V захранване и повечето водни охлаждания започнаха да се комплектуват със съответните вентилатори.

Интересни са и радиаторите на преобразователя, осигуряващ захранването на процесора. Част от фазите, заедно със задния панел са поставени върху голям охладител от алуминиева сплав с няколко ребра за по-добро охлаждане. Върху него е прикрепен рейка от същия материал, която изпълнява охладителни и чисто естетични функции. Останалите силови елементи се охлаждат от по-обикновен радиатор, който също е оребрен.

За реализиране на активното охлаждане на вече сглобената компютърна система са предвидени шест конектора за радиатори, които се монтират на корпуса на устройството. В това число не са включени конекторите за вентилаторите на централния процесор и на водното охлаждане. Общо осем конектора за вентилатори, което е съвсем достатъчно за инсталирането на водно охлаждане с 360 мм радиатор и няколко вентилатора по корпуса, които осигуряват много добра циркулация на въздуха в персоналния компютър.

Седемте USB порта са представени от два USB порта, един USB 3.2 Gen1 и един USB 3.2 Gen1 Type-C на задния панел на корпуса и още три за включване на различни контролери във вътрешността на компютърната кутия.

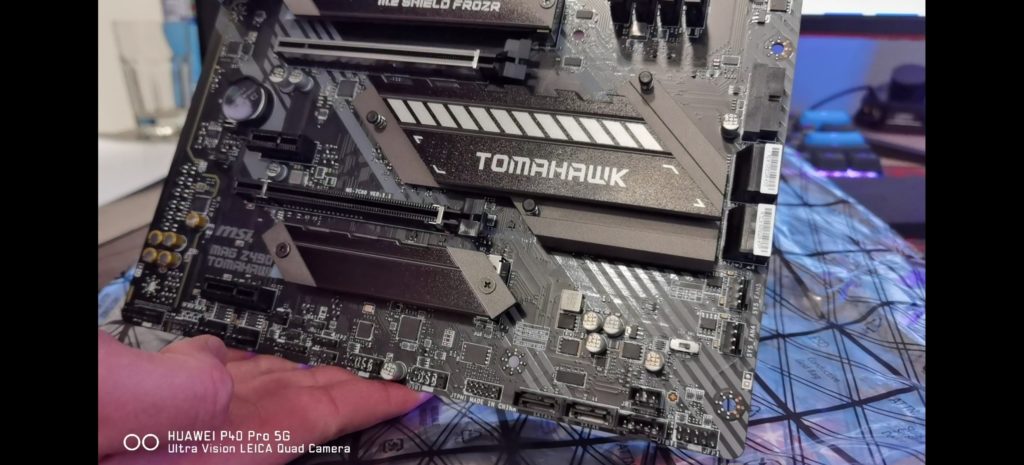

Разширителните слотове също не са малко. Всички PCI Express линии, управлявани от процесора, са изведени до единственият подсилен PCI-E x16 слот, в който може да бъде поставена видеокарта. Вторият, по-опростен слот използва четири линии, управлявани от чипсета. Производителят заявява, че се поддържа AMD CrossFire, но в този случай не може да се каже с колко ще се увеличи графичното бързодействие. Налични са и два PCI-E x1 слота за различните разширителни карти.

Налични са само два М.2 слота, но като е има предвид, че NVMe флаш дисковете все още не са много широко разпространени, техният брой е достатъчен и за по-отдалечено бъдеще, Но е възможно да бъде поставен преходник в PCI-E x16@4 слота. Първият М.2 конектор е предназначен за SSD с типов размер 22100, а вторият – за по-обикновените 2280. Всеки един от тези конектори си има собствен радиатор и термично уплътнение.

Ако потребителят няма от новите бързи NVMe флаш дискове, може да използва обикновените SATA, още повече, че на това дъно има шест SATA III порта. Двата SATA слота, поставени най-отдясно отстрани на платката не работят, когато в М.2 са поставени два NVMe SSD.

По-напредналите потребители могат да наблюдават процеса на зареждането на системата и да диагностицират потенциалните проблеми с помощта на фирмения комплект индикатори EZ Debug LED, разположени в горния десен ъгъл на дънната платка, точно до конектора за захранването.

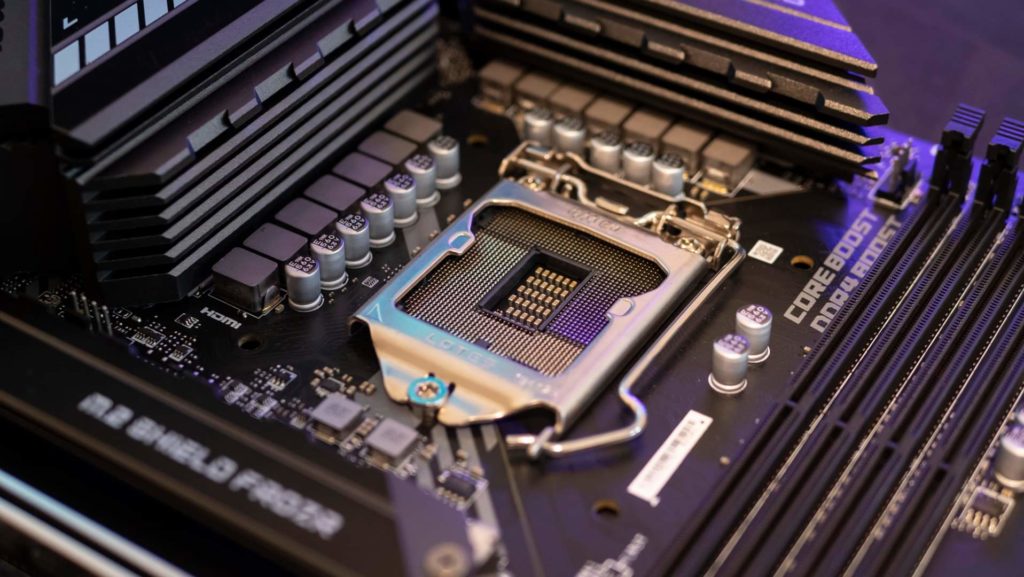

Готовността на дъното MAG Z490 Tomahawk да приеме 10-ядрените процесори на Intel си личи от мощната подсистема на захранване, реализирана с помощта на контролера ON Semiconductor PCP81229 и транзисторните DrMOS чипове NCP302155. Двата конектора на захранването с осем и четири пина трябва да осигуряват стабилно захранване при сериозен овърклок.

Прехвърлянето на топлината от силовите елементи към радиаторите става чрез тънки термични уплътнения, върху които е нанесена малко твърда термична паста.

Звуковата подсистема се базира на хардуерния кодек ALC120, като аудио модулът е отделен от останалите линии на платката чрез няколко пътечки и в шестте й слоя.

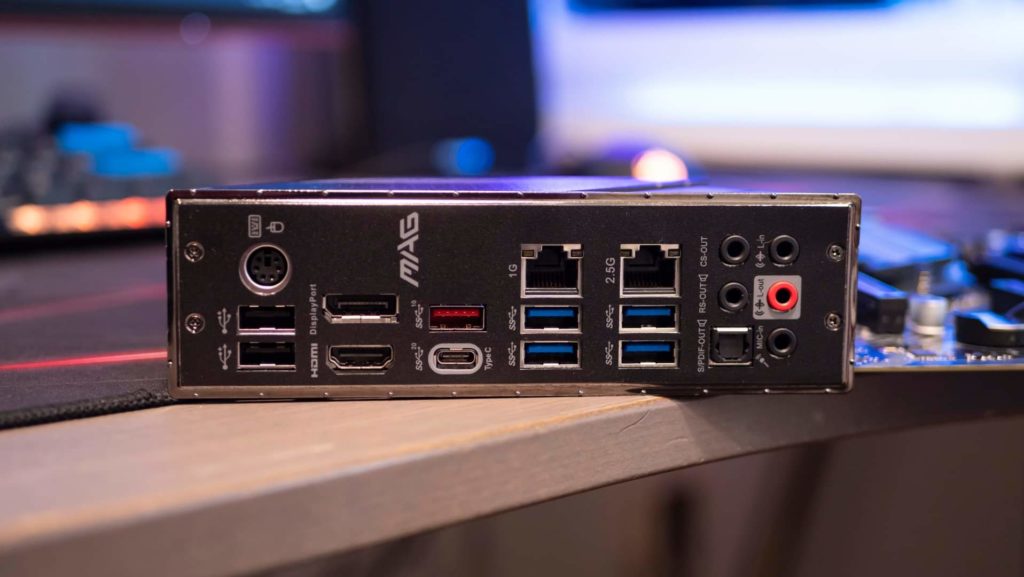

На задния панел MSI и извел следното: един PS/2 конектор, два USB 2.0 и четири USB 3.2 Gen1 порта, по един USB 3.2 Gen2 и USB 3.2 Gen2x2 Type-C порт, DisplayPort, HDMI, LA, мрежови конектор с максимална скорост 2,5G, аудио изходи. Това е един много добър комплект за един функционален персонален компютър.

А ето и пълните характеристики на модела
