Представен е безкабелният компютър BTF 3.0 – дори захранването му е без кабел

Основателят на проекта DIYApe, създател на концепцията за дънна платка BTF (Back To The Future) със захранващи конектори от задната страна, представи третата версия на своя проект. BTF 3.0 пренася идеята за безкабелни компютри на следващо ниво. Той вече е представил идеята си на компании като Asus, MSI и Colorful, които станаха ключови партньори на първото и второто поколение BTF продукти.

Разбира се, трудно е проектът BTF да се нарече успех, но е важно, че няколко големи производители на оригинално оборудване за персонални компютри застават зад него. Ако проектът беше ограничен до една марка, вероятно никога нямаше да излезе извън рамките на прототипа. Разработката е отворена за всяка марка, която иска да я използва, така че вече се предлагат съвместими с BTF дънни платки, видеокарти и корпуси, които скриват повечето от кабелите в компютъра.

Една от последните разработки в рамките на концепцията BTF е флагманската видеокарта Asus ROG Matrix RTX 5090. Производителят е комбинирал в нея нов захранващ интерфейс GC-HPWR с обичайната схема на захранване чрез конектор 12V-2×6, което позволява да се постигне максимална мощност от 800 W за графичния процесор.

Като част от първото поколение на концепцията BTF захранващите конектори и портовете на предния панел бяха просто преместени на гърба на дънните платки. Много производители се опитаха да приложат тази идея по свой собствен начин, но едва сега тя се доближава до единна спецификация благодарение на производителите на корпуси, които произвеждат свои решения, готови за скрити конектори. Във второто поколение дънни платки вече имат BTF-подложки за захранване на видеокарти, което елиминира необходимостта от видими PCIe захранващи кабели в съвместими корпуси.

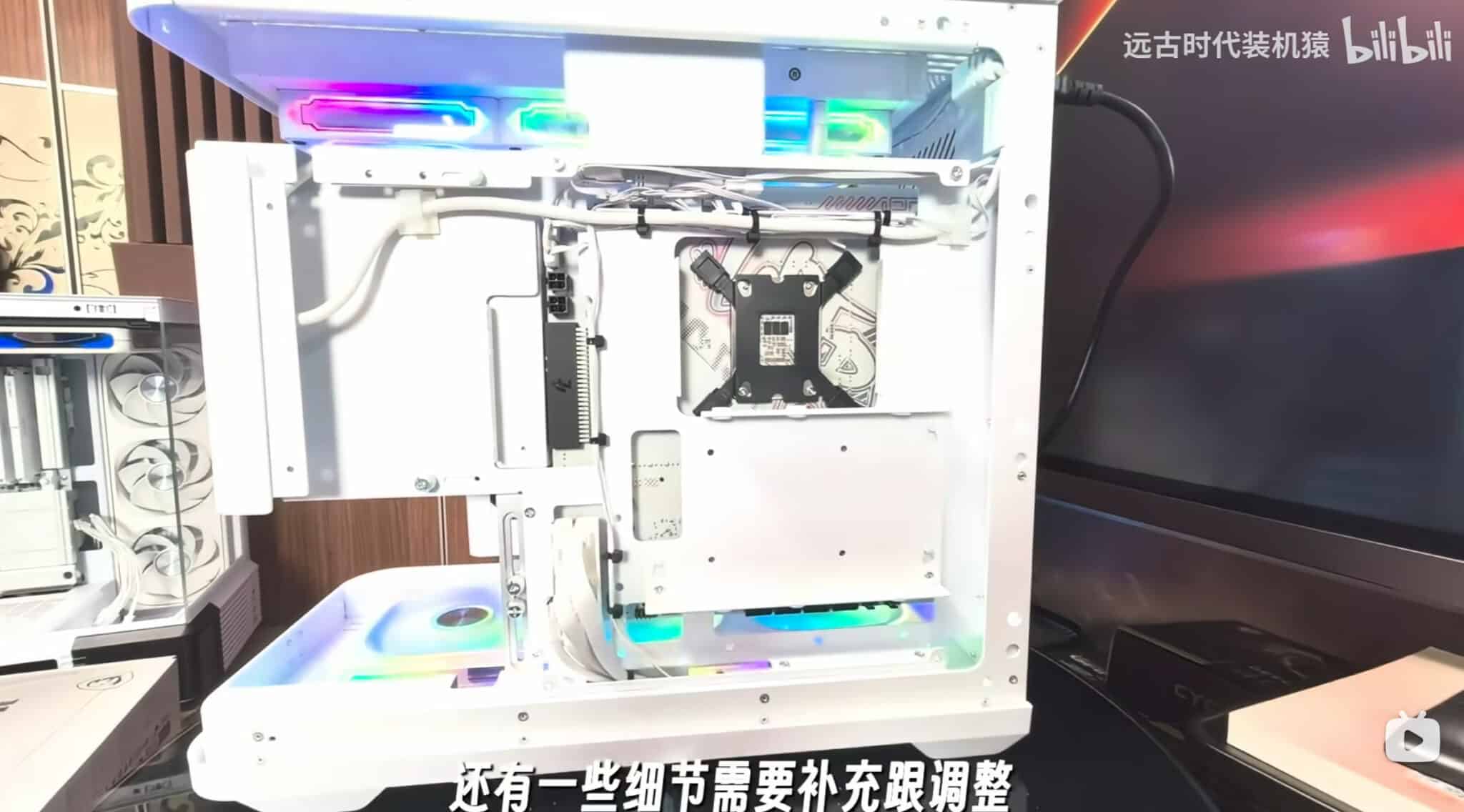

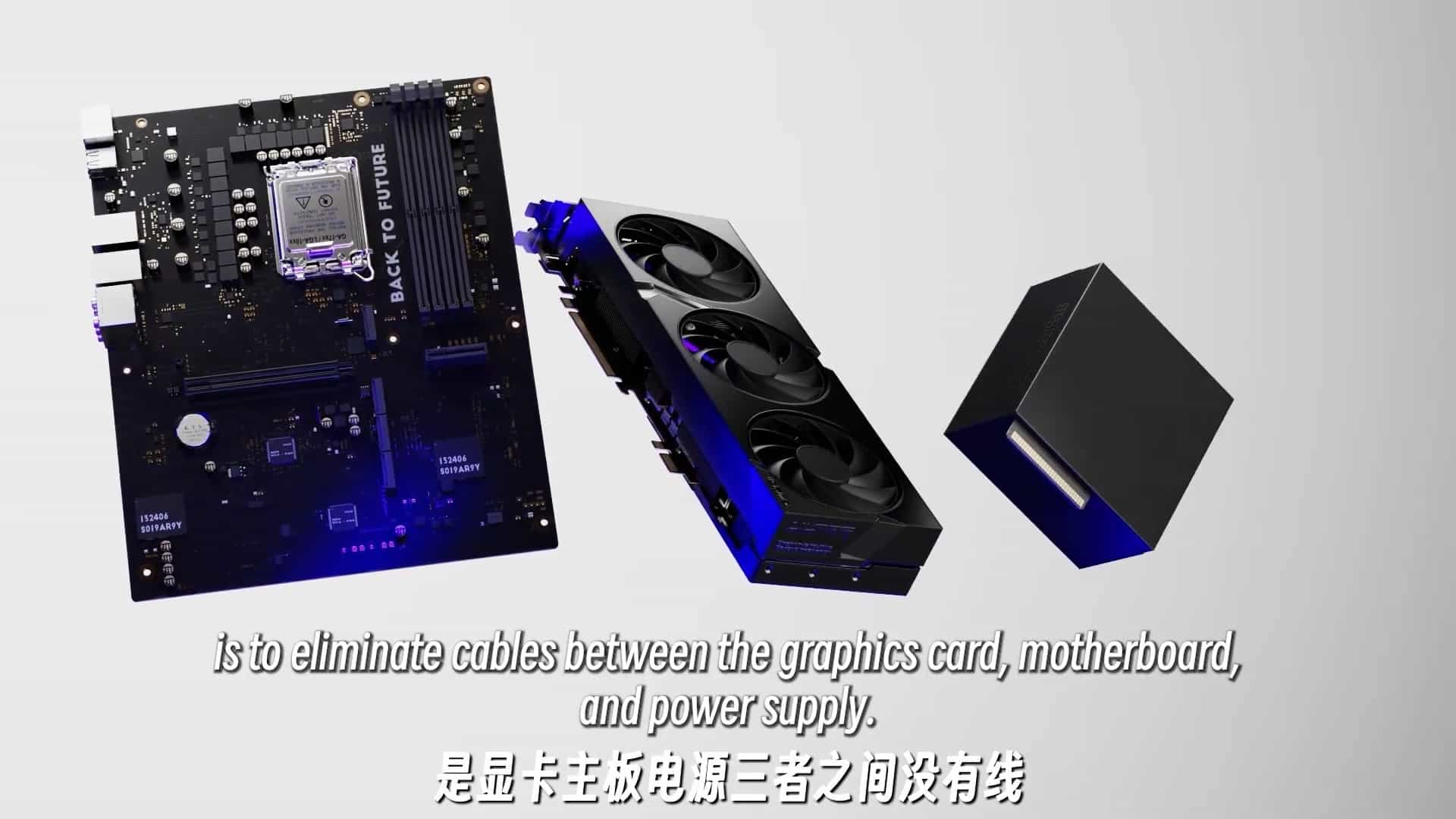

BTF 3.0 заимства идеята за конекторите на задния панел от BTF 2.0 и я превръща в цялостна спецификация за цялата система. Процесорът, видеокартата и дънната платка използват един захранващ конектор с позлатени контакти на гърба на дънната платка, с номинална мощност до 2145 W, като 1680 W са запазени за процесора и GPU.

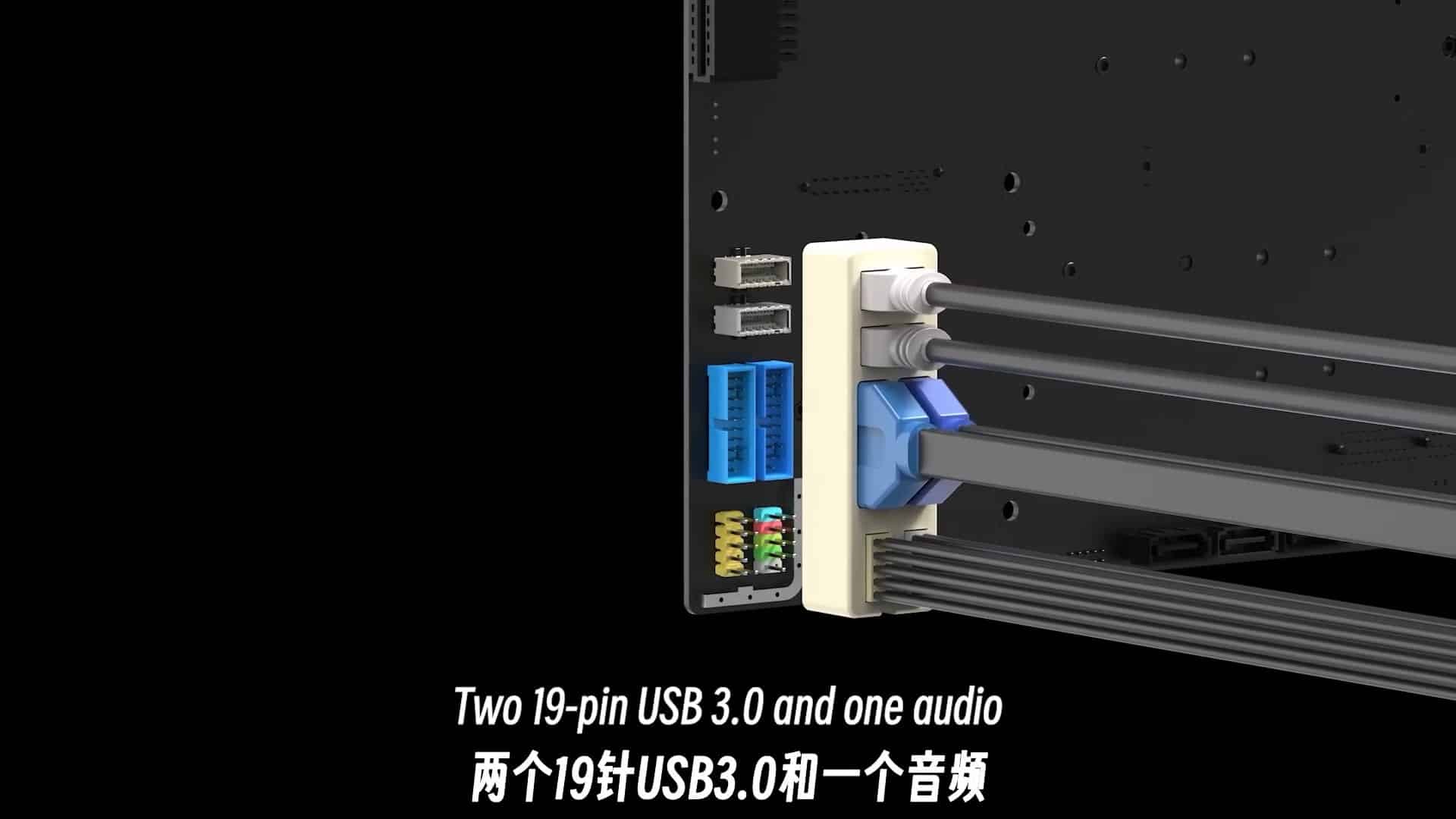

Конекторите за вход/изход на предния панел, като USB-C, USB 3.0, аудио жакове и т.н. са обединени в един блок, който също е разположен на гърба на платката и е свързан с шасито с един кабелен сноп. Допълнителни 4-пинови конектори на гърба на платката осигуряват захранване за до четири SATA диска, като заместват отделни SATA захранващи кабели.

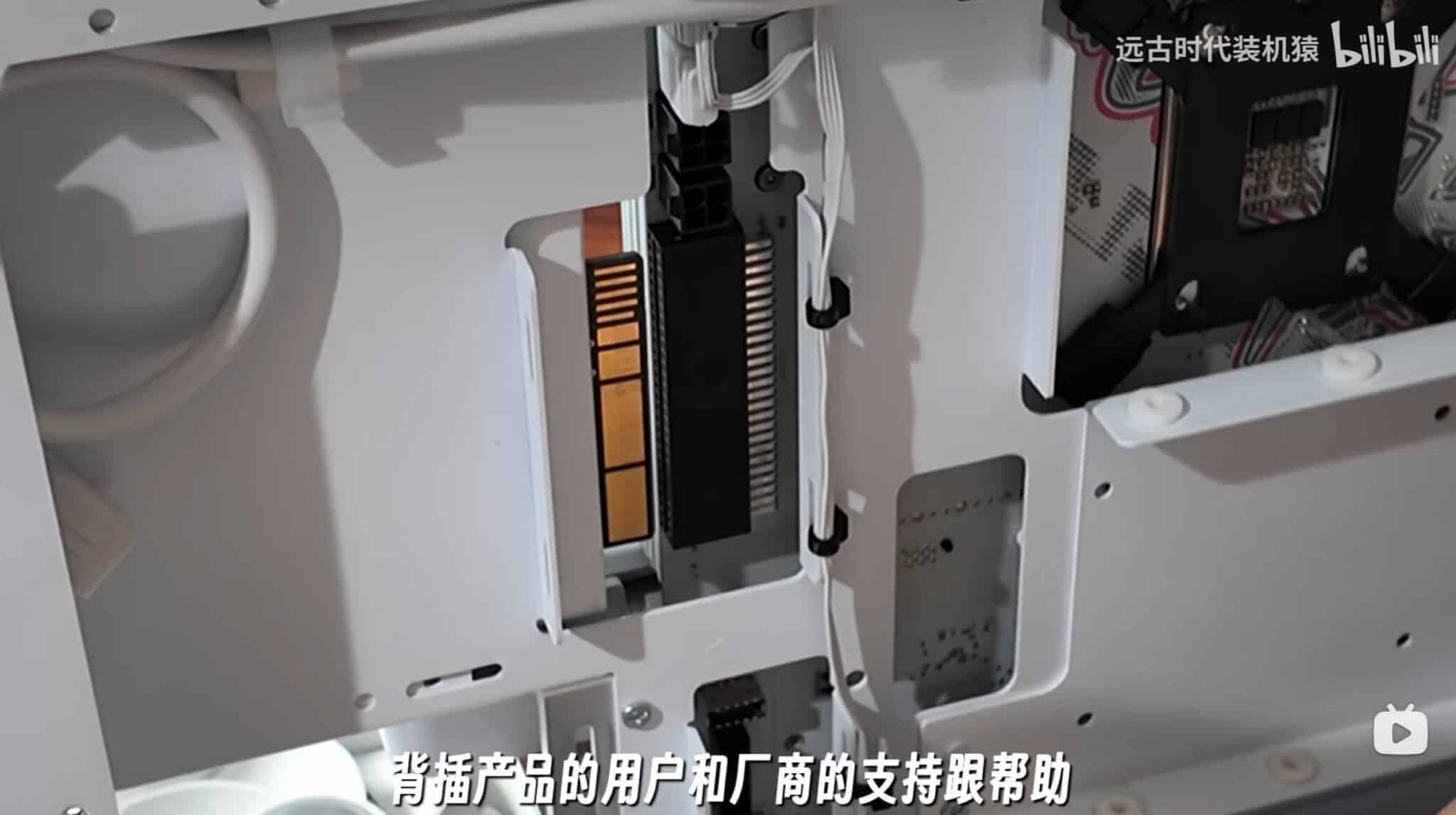

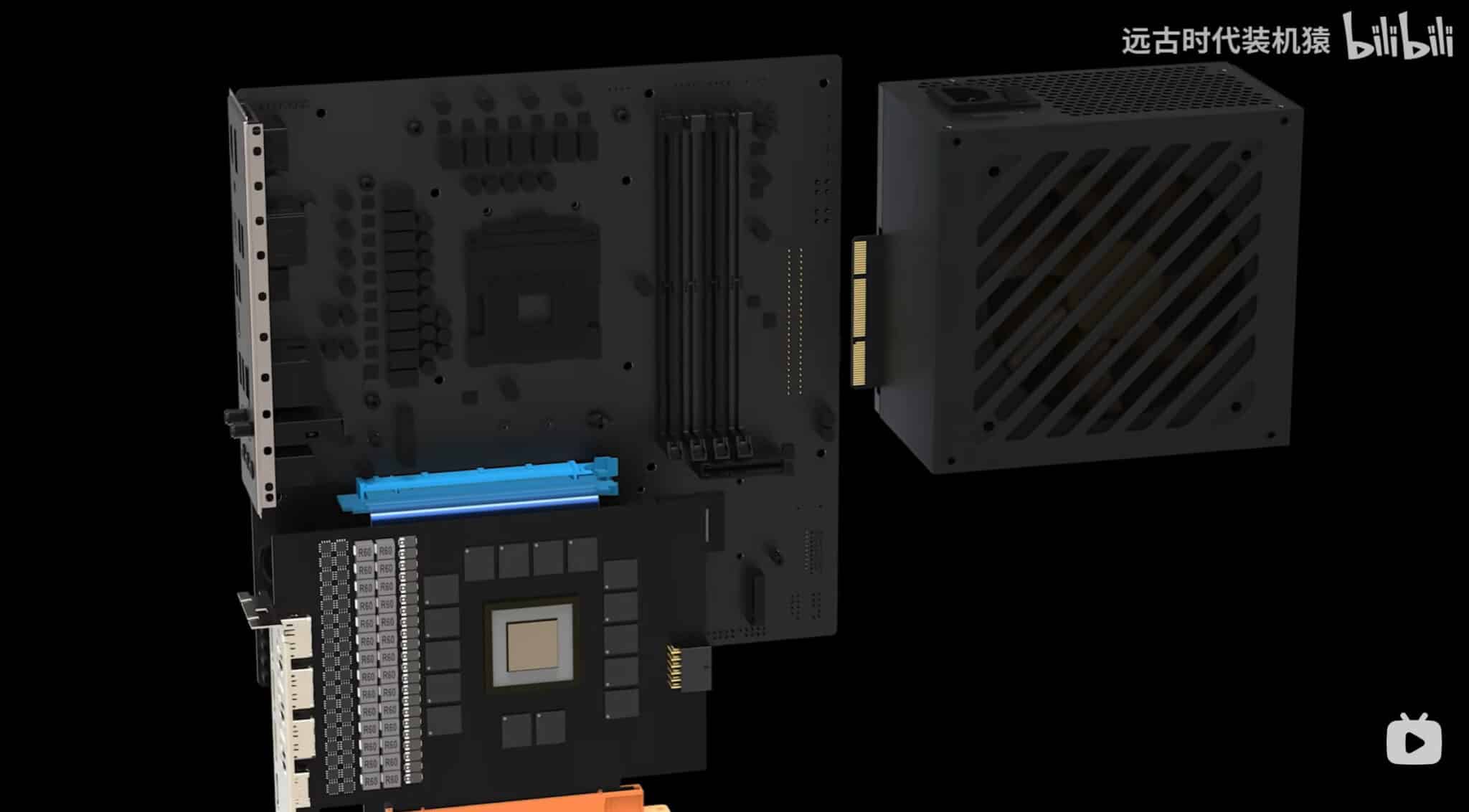

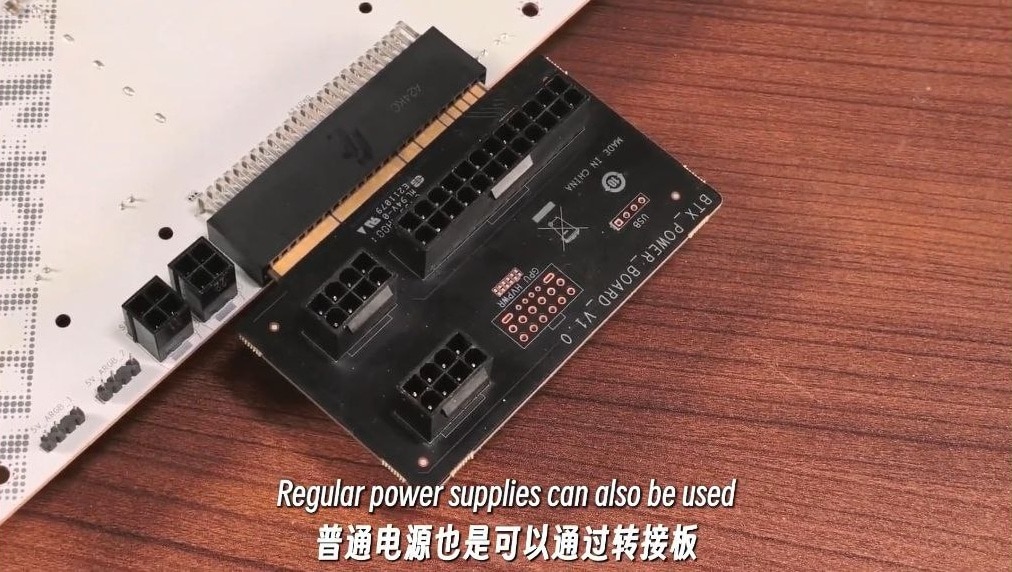

Системата за захранване също е преработена и е снабдена с безкабелно захранване. Захранването на BTF 3.0 използва позлатен ножов конектор вместо 24-пинови конектори и PCIe. По този начин се запазва възможността за свързване на стандартни ATX 3.0 устройства чрез адаптер.

Захранването BTF 3.0 е разположено в системата вдясно от дънната платка, което спомага за хармонизиране на схемите за захранване на процесора и оставя място за радиатор за водно охлаждане. Видеокартите са изградени по хибриден модел: те запазват странично монтираните захранващи конектори (12V-2×6), но могат да бъдат оборудвани с малка адаптерна платка с конектор с ножов ръб за BTF сглобки. Това ще направи графичните карти съвместими не само със системи BTF, но и с конвенционални дънни платки ATX.

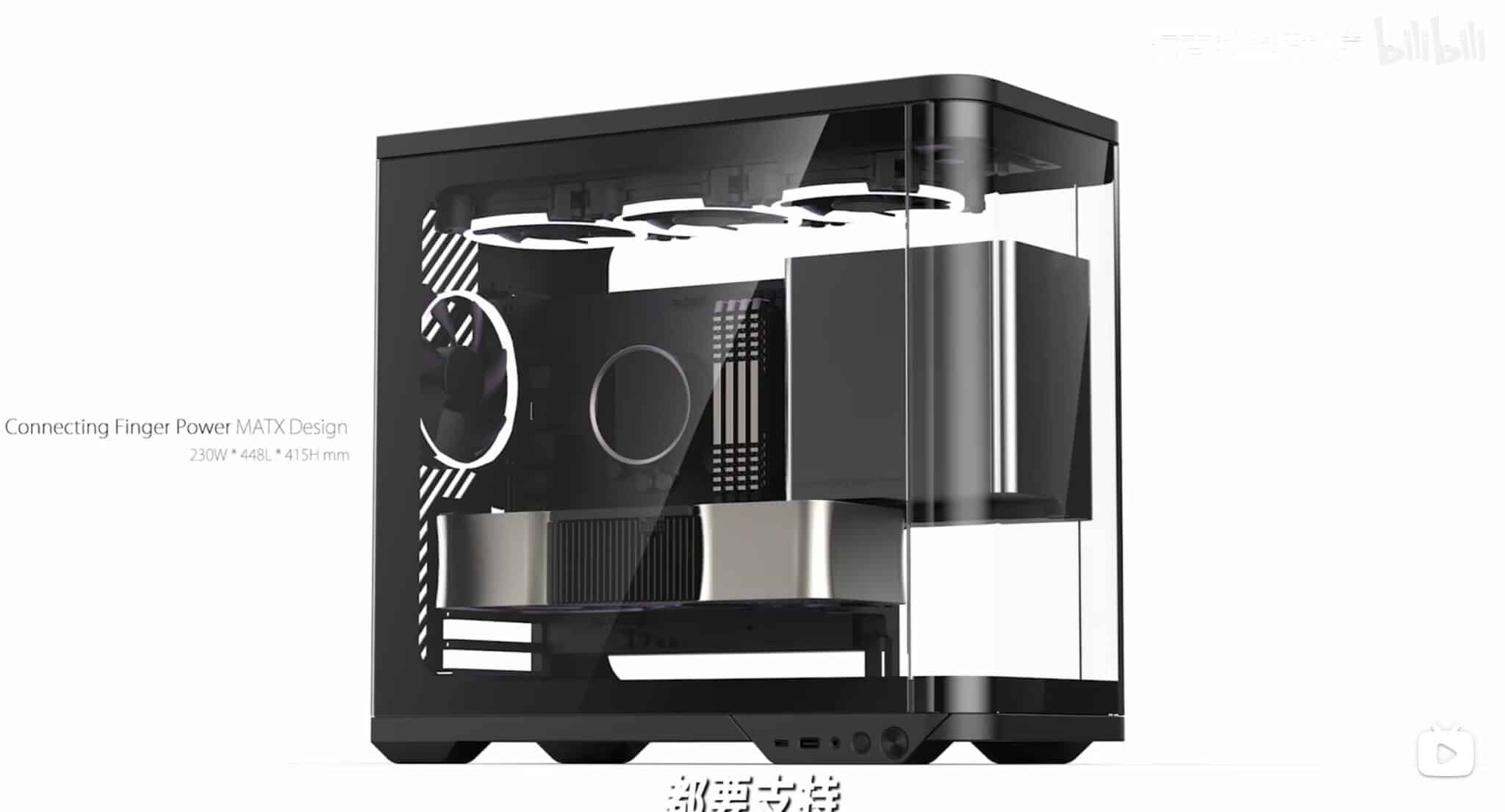

Според концепцията BTF 3.0 компютърният корпус трябва да поддържа както функциите на BTF конектора, така и стандартния хардуерен монтаж, да поддържа BTF системи за течно охлаждане с къси тръби и да осигурява ясно маршрутизиране на кабелите от процесорния блок.

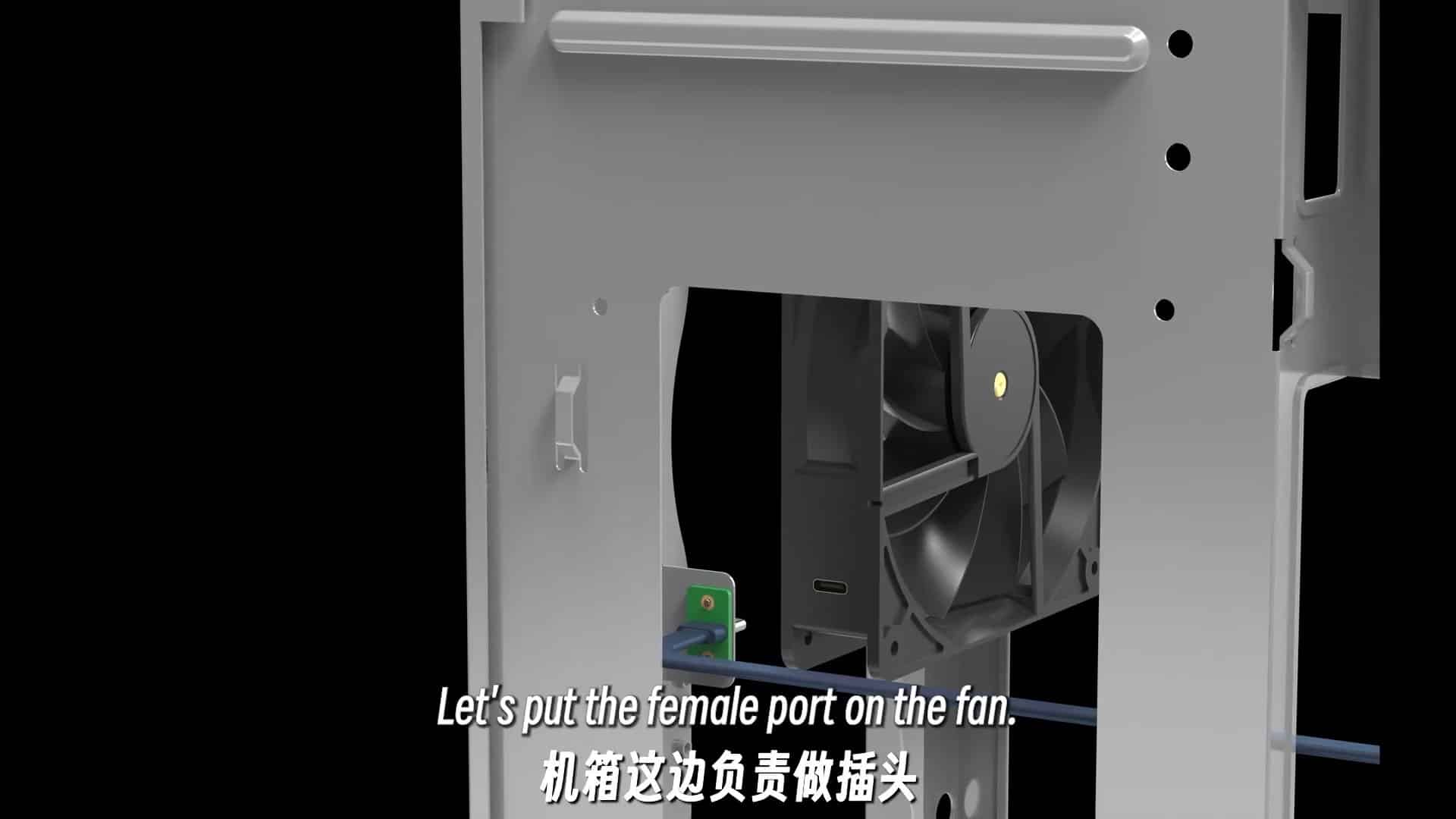

Корпусът трябва също така да поддържа инсталиране на вентилатори без видими захранващи кабели, като осигурява предварително инсталирани захранващи конектори за последните, както и RGB хъбове. Съществува и допълнителна опция за свързване на захранването на вентилатора напълно без кабели. Такава схема е подходяща например за инсталиране на предни вентилатори.

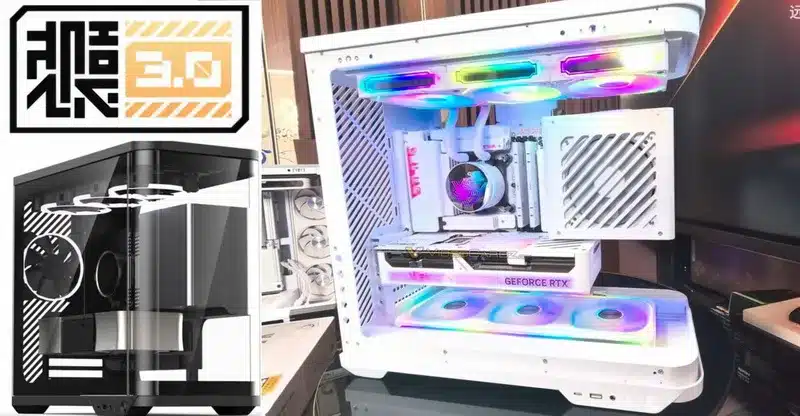

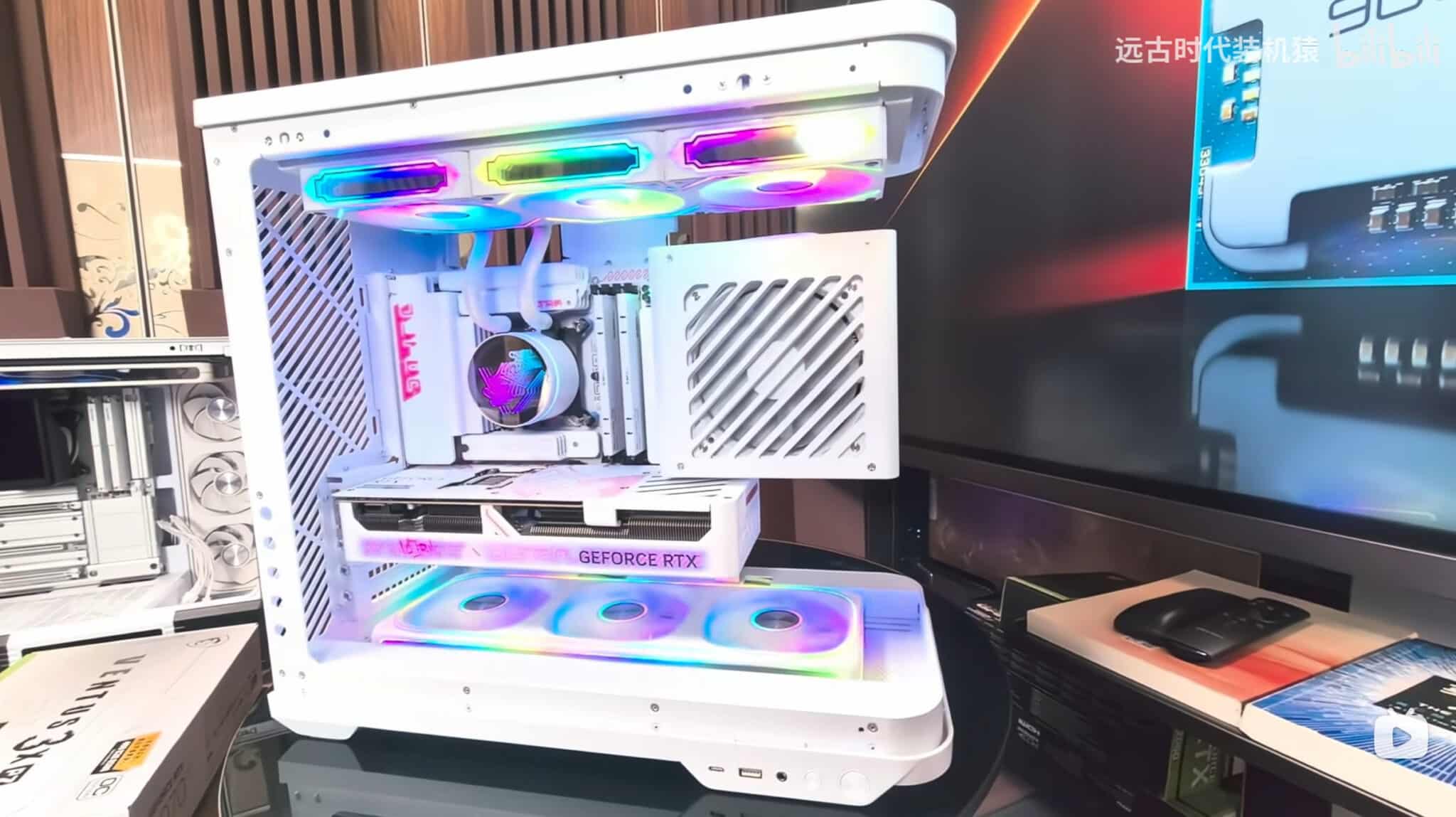

За да докаже, че BTF 3.0 е нещо повече от слайдове, основателят на DIYAPE демонстрира напълно сглобена инженерна система за проби. Първият пълноценен концептуален компютър, който отговаря на новата спецификация, беше подпомогнат от Colorful и Segotep, които предоставиха съвместима видеокарта, корпус и захранване.

Според Ape системата вече почти отговаря на стандарта „без видими кабели“, на който той някога се е възхищавал в компютрите Mac Pro на Apple. Последното нещо, което липсва преди конструкцията да достигне целта си, е да се внедрят захранващи схеми за вентилаторите.

BTF 3.0 засега остава само предложение. Приемането му сега зависи от това колко марки ще проявят интерес към идеята и ще решат да доставят съвместими платки, графични карти, захранвания, корпуси, охладители и вентилатори. Засега концептуалният компютър на Colorful е първото публично доказателство, че концепцията за пълна системна сглобка без кабели може да бъде реализирана в потребителски геймърски компютър.
