Разработчик на уникални 3D DRAM и 3D NAND ще се опита да убеди Samsung и цялата индустрия в необходимостта от революция в сферата на паметта

На следващата годишна среща на високо равнище в сферата на флаш-паметите, която традиционно се провежда през август, NEO Semiconductor, разработчик на технологии за производство на 3D NAND флаш-памет и 3D DRAM оперативна памет, ще представи фирмени технологии в цялостен обем. Ръководителят на компанията лично ще разговаря с елитните производители на флаш-памети, надявайки се да ги убеди в закъснелите революционни промени.

Американската компания NEO Semiconductor представи собствена архитектура и технология за производство на многослойна флаш-памет през 2020 г. и подобна архитектура за пускането на многослойна DRAM през май тази година. Компанията притежава всички необходими патенти и технологии за организиране на масово производство на чипове с флаш-памет и DRAM по свой лиценз. Но тя все още няма клиенти и активното участие във Flash Memory Summit 2023 трябва да бъде пробив. Компанията ще има отделен щанд на събитието и са предвидени изяви пред публика.

„Очаквам с нетърпение да представя нашите революционни нови архитектури на Flash Memory Summit 2023, които ще създадат несравнима стойност за компаниите и полупроводниковите памети, облачните доставчици и корпоративните решения за съхранение“ — каза Анди Сю, основател и главен изпълнителен директор на NEO Semiconductor и виден технологичен изобретател с над 120 американски патента. „За преодоляването на проблемите с мащабирането спешно е необходима нова DRAM структура, използваща 3D-дизайн. 3D X-DRAM — това е високоскоростно, високоплътно и евтино решение, което ще позволи следващото поколение приложения и услуги на бъдещето.“

Многослойната 3D NAND памет не е изненада днес. Напротив, намирането на твърдотелни дискове планарна флаш-памет — това днес е истинско предизвикателство. Но производителите на оперативна памет не бързат с прехода към 3D. Следователно на “флаш срещата“ NEO Semiconductor ще победи в 3D DRAM, очевидно излизайки извън рамките на събитието.

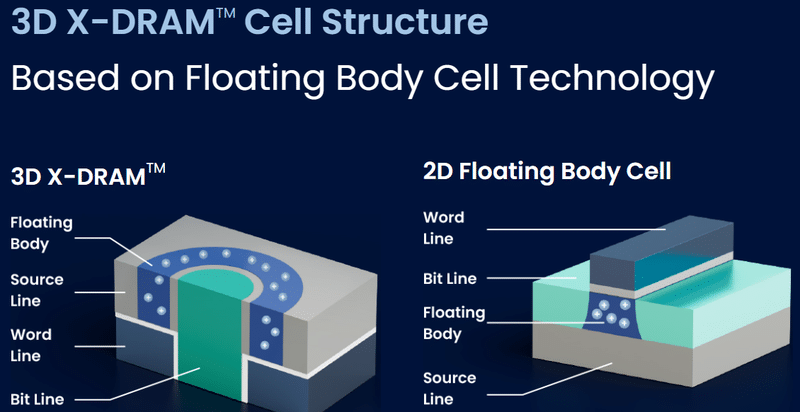

Компанията все още не е разкрила подробности относно архитектурата на многослойната оперативна памет, като говори само за отказа от кондензаторите в клетките и прехода към FBC (floating body cell) технологията за плаващ заряд. Може би срещата на върха ще внесе повече яснота по този въпрос. Но това, с което не можем да спорим, е, че планарната DRAM почти е изчерпала възможностите си за увеличаване на плътността на единица площ в кристала. Същевременно, AI-приложенията изискват многократно увеличаване на размера на RAM и ако не искаме атомните електроцентрали да растат като гъби след дъжд (и няма какво да захранва най-мощните центрове за данни днес), тогава плътността на DRAM чиповете трябва бързо да се увеличи, което също е придружено от намалено потребление на единица съхранени данни.

За да не се лутат в темата за оперативната памет на срещата, представителите на NEO Semiconductor ще говорят за предимствата на тяхната „многоетажна“ архитектура за такива перспективни заместители на флаш-конструкцията като 3D NOR, 3D Ferroelectric RAM (FFRAM), 3D Resistive RAM (RRAM), 3D Magnetoresistive RAM (MRAM) и 3D Phase Change Memory (PCM). Във всеки случай ще бъде интересно.
