Снимки на 20-нм микроархитектура AMD Volcanic Islands „Hawaii“

Една от най-важните новини за тази седмица стана информацията, че Advanced Micro Devices се готви да представи новото си поколение GPU микроархитектура през четвъртото тримесечие на тази година. Днес членове на китайския форум Chiphell публикуваха снимки от архитектурата на GPU от новата серия, който ще е базиран на 20-нанометровия технологичен процес.

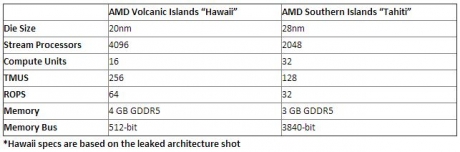

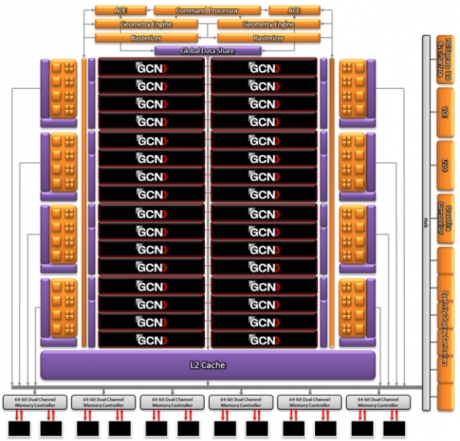

Предстоящото флагманско ядро от поколението Volcanic Islands, обозначено с кодовото име Hawaii, разполага с 4096 поточни процесора, което е почти два пъти повече от сегашния едноядрен флагман в Radeon HD 7970 GHz Edition. Може би си спомняте, че последния преход към новата архитектура се състоя при пускането на серията HD 7000, в която GPU получи нов дизайн на шейдърните процесори (от VLIW4 на GCN 1.0/1.1) и беше произведен по по-тънкия технологичен процес (28 нанометра, вместо 40 нм). Предстоящото „преместване“ също ще бъде придружено от преход към нови норми на производство (от 28 Нм на 20 нм), но се предвиждат и съществени изменения в архитектурата като цяло.

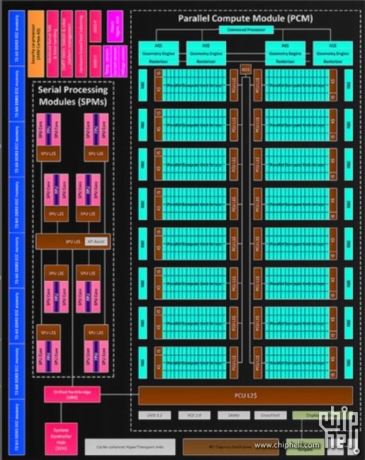

Според наличните данни, 4096 поточни процесора са разпределени между 16 модула (SPU), на всеки от които се полагат по 256 SP, като тук са реализирани и 4 асинхронни изчислителни ACE енджина (Asynchronous Compute Engines), които получават данните и ги предават на SPU. Чипът AMD Hawaii съдържа 256 текстурни блока и 64 растерни юнита, като тук е много важно да обърнем внимание, че производителят е използвал 512-битов интерфейс, който заменя 384-битовия в серията HD 7900. Шината синхронизира GPU с 4GB VRAM, а в допълнение към основните изчислителни модули PCM, чипът Hawaii е оборудван и с 8 модула SPM (Serial processing modules), предназначени за паралелни изчисления.
