30-годишната технологична задънена улица: как един инженер от Nichia реши три „невъзможни“ проблема и създаде синия светодиод (и съвременните GaN зарядни устройства)

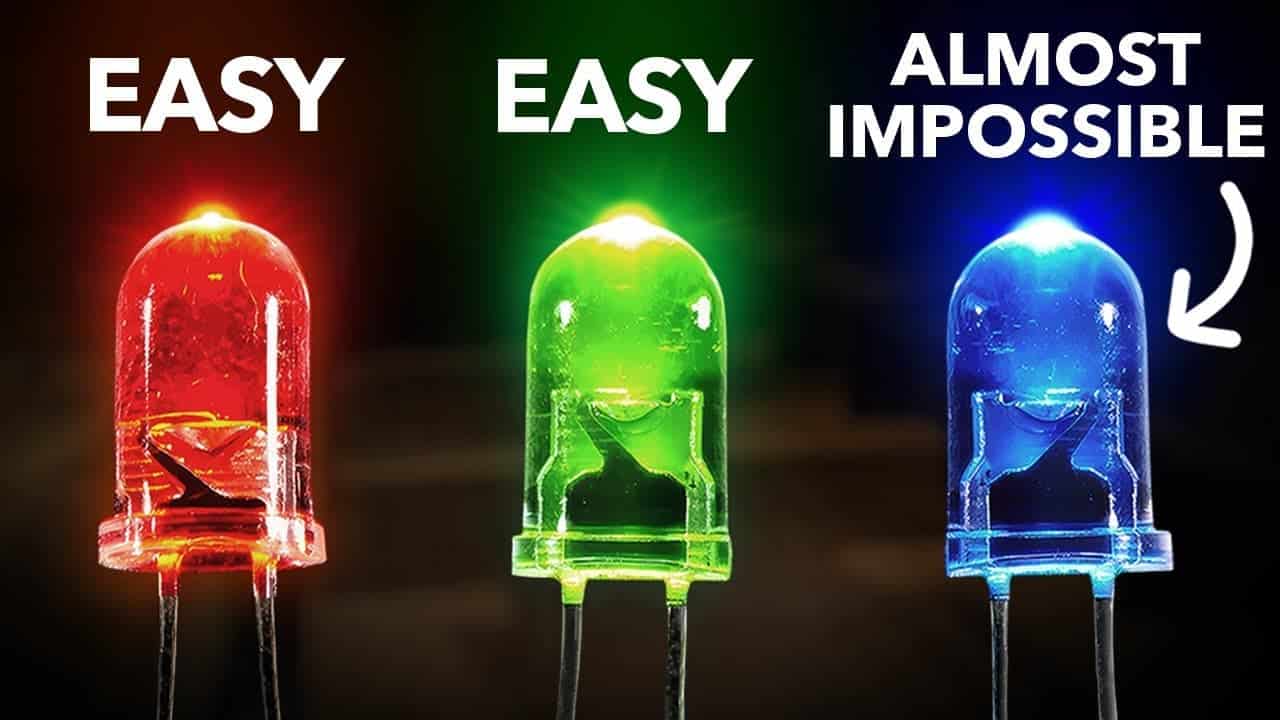

Ако попитате някой инженер по електроника какво е общото между енергийно ефективното осветление и компактните 100-ватови зарядни устройства за лаптопи, той вероятно ще отговори: галиевият нитрид (GaN). Днес този материал е в основата на две технологични революции. Малко хора обаче знаят, че възможността за масово производство на висококачествени GaN кристали е резултат от решаването на три фундаментални физични проблема, които в продължение на 30 години се считаха за нерешими. За да се разбере защо вашето зареждане с GaN е станало възможно, трябва да се върнем в началото – към трите проблема на галиевия нитрид, които гигантите в областта на научноизследователската и развойната дейност не можеха да решат, но които Суджи Накамура успя да реши.

Проблем № 1: кристални дефекти, дължащи се на разминаване на решетките

За да може светодиодът да излъчва ефективно светлината, той се нуждае от единичен кристал с минимален брой дефекти. За синята светлина (дължина на вълната ≈450 nm) е необходим полупроводник с широка забранена зона (~2,7 eV), а най-добрият кандидат е галиевият нитрид (GaN). Проблемът беше, че нямаше наличен в търговската мрежа „нативен“ субстрат за него.

Най-подходящ беше сапфирът, но несъответствието на параметрите на кристалната му решетка (решетъчно несъответствие) беше 16%. Това води до катастрофална плътност на дислокациите в кристала – над 10¹⁰ дефекти на cm². В такава структура рекомбинацията на електроните и дупките е предимно без излъчване: енергията преминава в топлина, а не в светлина. Ефективността клони към нула.

Решението на Накамура (Two-Flow MOCVD): вместо да търси перфектния субстрат, той подобрява самия процес на растеж на кристалите. Той радикално модифицира стандартния MOCVD реактор, като добавя втори газов поток. Това направи възможно осъществяването на двуетапен растеж:

• Първо, тънък буферен слой от GaN се отлага върху сапфирна подложка при ниска температура (~500°C). Той е аморфен, но служи като демпфер, който изглажда напрежението между решетките.
• След това, при висока температура (~1000°C), върху този буферен слой се отлага основният, висококачествен GaN кристал.

Този подход намали плътността на дефектите с четири порядъка (до ~10⁶ на cm²), което беше достатъчно за създаването на ефективно устройство. Накамура е първият, който довежда този метод до промишлено възпроизводим резултат.

Проблем № 2: невъзможност за създаване на p-тип поради пасивиране с водород

Светодиодът е p-n преход. Той изисква както n-тип GaN (с излишък от електрони), така и p-тип (с „дупки“). Да се получи n-тип е лесно – силициевото легиране работи стабилно. Но не е било възможно да се създаде p-тип. При допирането с магнезий (Mg), което трябваше да създаде „дупки“, материалът оставаше изолатор с високо съпротивление. По онова време научният консенсус беше, че това е фундаментално ограничение на материала.

Накамура предположил и доказал, че виновник за това е водородът (H). Процесът на растеж MOCVD използва амоняк (NH₃) като източник на азот. Свободните водородни атоми дифундират в решетката и образуват стабилни Mg-H комплекси, пасивирайки акцепторите (магнезий). По този начин не може да се образува електронна „дупка“.

Екипът на Акасаки и Амано, който също работи по този проблем, намира решение под формата на облъчване с електронен лъч (LEEBI). Но то е много скъпо и трудно за масово производство. Накамура, от друга страна, намира по-евтино решение: термично отгряване. Простото нагряване на кристала в инертна среда (N₂) разкъсва връзката Mg-H и принуждава водорода да напусне кристала. Един прост, евтин и мащабируем метод, който открива пътя към масовото производство.

Проблем № 3: ниската квантова ефективност

Дори при перфектни слоеве от p- и n-тип яркостта на светодиода е била недостатъчна. Вероятността електрон и дупка да се срещнат и да рекомбинират с излъчване на фотон (радиационна рекомбинация) все още е твърде малка.

Накамура прилага и подобрява двойната хетероструктура (Double-Heterostructure). Между слоевете p-GaN и n-GaN е добавен свръхтънък (в единици нанометри) активен слой от индий-галиев нитрид (InGaN).

InGaN има по-малка ширина на забранената зона от GaN. Тази разлика създава потенциална яма. Електроните и дупките, инжектирани от n- и p-слоевете, „попадат“ в тази дупка и се локализират в нея. Концентрацията им в този малък обем се увеличава драстично, което увеличава многократно ефективността на радиационната рекомбинация.

Именно тази технология е позволила да се постигне безпрецедентна яркост и е в основата на всички съвременни сини и бели светодиоди.

От Нобеловата награда до GaN зарядното устройство

Накамура не просто е намерил един-единствен отговор, а е създал цялостна верига от процеси, в която всеки решен проблем отваря пътя към следващия. Създаването на качествен кристал (Two-Flow MOCVD) позволи да се обърне сериозно внимание на проблема с p-типа. Решаването на проблема с водородната пасивация (отгряване) направи възможно създаването на p-n преход. А структурата с квантовата яма (InGaN) превърна работещия прототип в търговски успешен продукт.

Именно този цялостен пробив беше оценен от Нобеловия комитет през 2014 г. Историята обаче имаше и важно икономическо и правно продължение. Търговският успех на технологията беше зашеметяващ, но корпоративното възнаграждение на Накамура за неговото изобретение беше само 20 000 йени (около 170 долара). Този казус доведе до знаково съдебно дело. Първоначално съдът в Токио присъжда на Накамура рекордните 189 милиона долара, създавайки шокиращ прецедент. По-късно, след обжалване, страните постигат споразумение за 8,1 млн. долара, което обаче завинаги променя практиката за възнаграждаване на изобретатели в Япония и подчертава стойността на интелектуалния принос на един човек.

За нас, потребителите, обаче технологичното наследство на този пробив е много по-важно:

• MicroLED дисплеите. Следващото поколение екрани, в които всеки пиксел е независим микроскопичен светодиод. Те обещават ненадмината яркост и контраст и са базирани на същия висококачествен галиев нитрид.
• UV-C стерилизация. Накамура и екипът му сега работят активно върху разработването на ефективни светодиоди в дълбокия ултравиолетов диапазон (UV-C). Такива диоди могат да убиват вирусите и бактериите, включително SARS-CoV-2, и биха могли да доведат до революция в системите за пречистване на вода и въздух.
• Силова електроника. Да, същите тези GaN транзистори. Способността на галиевия нитрид да работи при високи напрежения и честоти с минимални загуби е това, което дава възможност за по-малки захранващи устройства, инвертори с по-висока ефективност за електромобилите и соларни панели.

Освен това с развитието на технологията GaN нейната производителност може да се подобри толкова много, че подобни хибридни решения вече да не са необходими. Според Умеш Мишра, професор в Калифорнийския университет, повечето от предимствата на HyFET могат да бъдат получени по по-евтин начин – просто чрез опаковане на GaN и SiC транзистори в един пакет. Но при този подход има значителен недостатък – тези техники за съвместно опаковане демонстрират паразитна индуктивност и не са толкова ефективни като новия HyFET транзистпр

Историята на Суджи Накамура доказва един фундаментален принцип: овладяването на един материал отваря врати към десетки на пръв поглед несвързани области. От електрическата крушка на нашите тавани до бъдещето на VR слушалките и системите за дезинфекция – всичко това стана възможно, защото един инженер преди 30 години отказа да повярва, че задачата е нерешима.
