AMD показа архитектурата APU Kaveri и бъдещия флагман A10-7850K

AMD публикува в Мрежата ключови особености на следващото поколение чипове Kaveri. Както знаете, новите процесори ще се появят на пазара под марките A10/A8/A6/A4-7000 и ще заменят текущите модели от сериите A10/A8/A6/A4-6000, които са членове на семейството Richland.

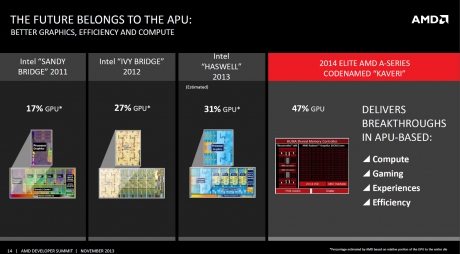

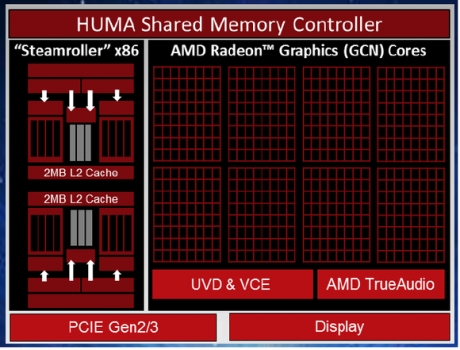

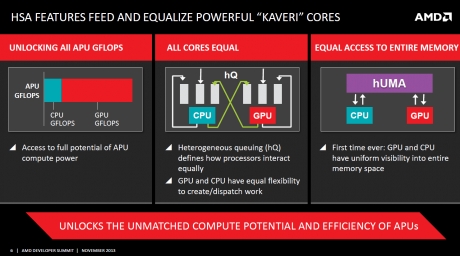

Advanced Micro Devices представи няколко слайда, потвърждаващи информацията, че APU от поколението Kaveri използват графичната архитектура GCN, на базата на 28-нанометрови ядра Steamroller и работят с хетерогенната системна фирмена архитектура HSA. Новите чипове ще бъдат съвместими със сокета FM2 + и ще се появят на пазара на 14 януари, 2014 година. Спомнете си, че вече видяхме няколко дънни платки, базирани на бъдещите чипове, производство на MSI, ASUS, ASRock, Gigabyte и Biostar.

Очаква се, че процесорите ще получат максимум по четири ядра Steamroller x86, поддръжка на многопоточност и ще са произведени по 28 нм технология, което следва да осигури по-висока енергоефективност и по-голям брой на изпълнените за цикъл инструкции (IPC) в сравнение с поколенията Piledriver и Bulldozer.

Що се отнася до графичната подсистема, то в състава на процесорите Kaveri влизат до осем изчислителни GCN модула, които осигуряват поддръжката на DirectX 11.2 и OpenGL 4.3, а също така се говори и за съвместимост с TrueAudio и AMD Mantle.

Флагманът на бъдещото семейство трябва да стане APU A10-7850K, който ще замени A10-6800K от семейството Richland. Този модел има четири Steamroller ядра и 512 поточни GCN процесора, които ще осигурят производителност на iGPU, равна на тази в Radeon HD 7750.

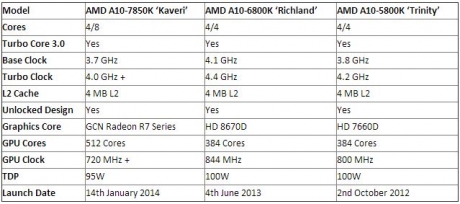

Процесорът ще работи на основната честота от 3,7 GHz, която в режим на Turbo Core 3.0 ще достига нивото до 4 GHz, ще разполага с 4 MB L2 кеш и интегрирано видео, характеризиращо се с работна скорост от 720 MHz. Моделът A10-7850K е с отключен множител и ще се вмести в TDP 95 вата.
