Intel съобщи, че е направила значителен пробив в разработването на стъклени субстрати от следващо поколение в опит да остане в крак със закона на Мур. Големият производител на чипове заяви, че това знаково постижение ще предефинира границите на мащабирането на транзисторите.
Ще позволи реализацията на приложения, ориентирани към данните, и ще задвижи напредъка на закона на Мур.
Той предвижда, че броят на транзисторите в един чип ще се удвоява на всеки няколко години. Intel заяви, че би трябвало да успее да премине към стъклени подложки до края на десетилетието. Компанията направи съобщението преди конференцията си Intel Innovation 2023 в Сан Хосе, Калифорния, тази седмица.
Технологията на чиповете напредна значително през последните шест десетилетия благодарение на този ефект на удвояване.
През 1971 г. първият микропроцесор на Intel е имал 2300 транзистора. Сега водещите чипове на компанията имат повече от 100 милиарда транзистора. Но голяма част от това удвояване е резултат от миниатюризирането на широчината между схемите на чиповете. Този вид напредък се забави, тъй като слоевете на чиповете вече са на атомно ниво.
Затова Intel търси други начини да поддържа технологията на чиповете в съответствие със закона на Мур. И странно защо е намерила начин да продължи напред, като създава все по-големи и по-големи пакети за чипове, а не все по-малки и по-малки.

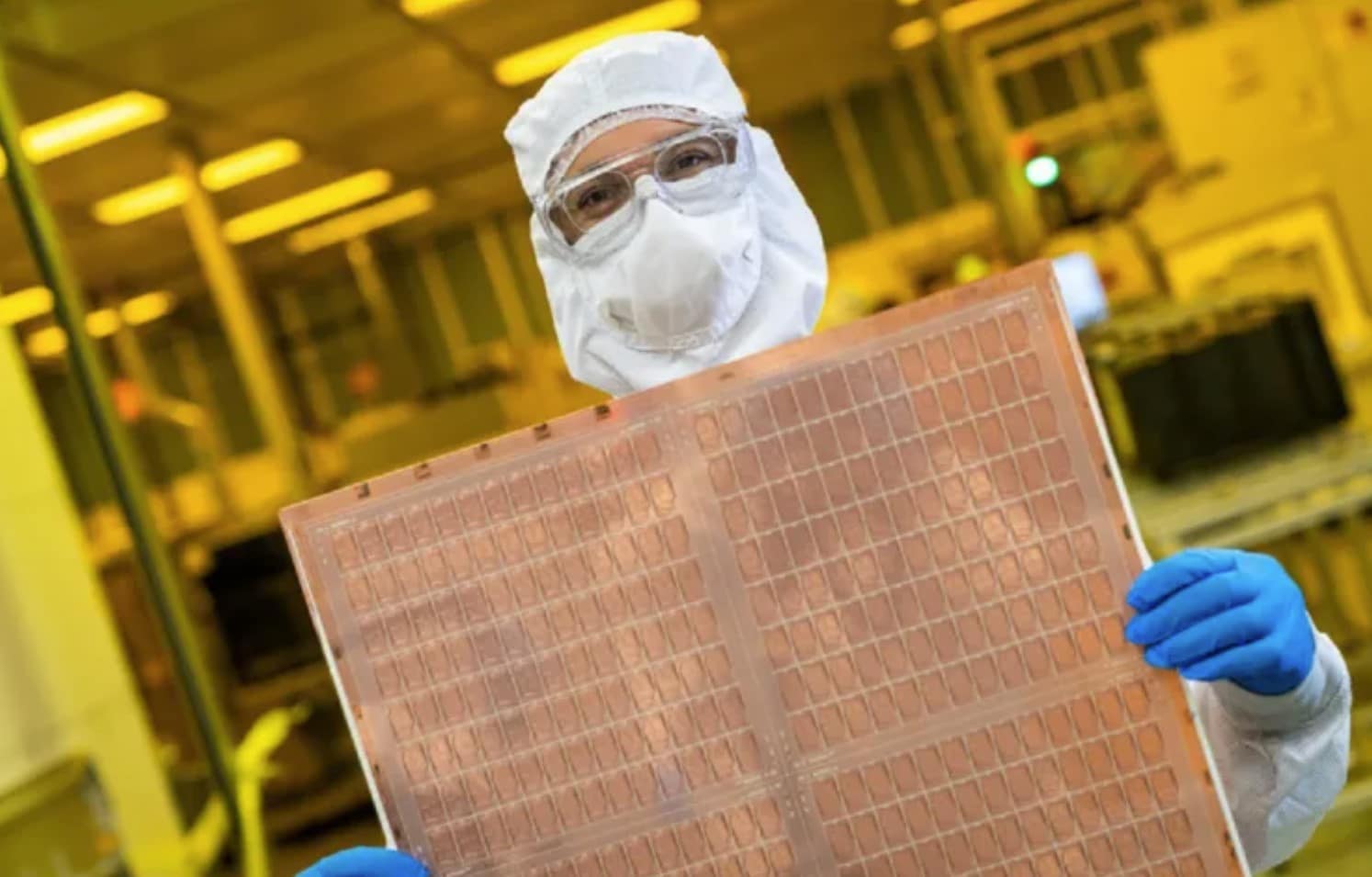

Стъклото позволява на Intel да създаде 50% по-голяма площ на чипа в рамките на пакета, така че Intel да може да побере повече чипове в един комплект. До края на десетилетието Intel предвижда 30 трилиона транзистора да бъдат опаковани върху стъклен субстрат с други иновации като 3D подреждане на чипове.
Снемаме обвивката на нашата технология за подложка със стъклено ядро, при която виждаме, че подложката със стъклено ядро осигурява непрекъснато мащабиране на функциите. Тя ни позволява да правим неща, които органичният пакет не може да направи. Той ни позволява да подобрим доставката на енергия за тези гладни за енергия чипове, ориентирани към изкуствения интелект и данните. Позволява ни да правим високоскоростни входно/изходни сигнали, които не са възможни в органичните пакети, особено когато се стигне до тези комутатори с много висока честота при много ниски загуби.
Рахул Манепали, директор на отдела за инженеринг на субстратни модули, на брифинг за пресата.
Откритието дава възможност за високи производствени добиви и ниски разходи.
Стъклените субстрати ще бъдат още една възможност за по-бърза и по-добра свързаност наред с другите подобрения като 3D опаковките.
Предимства на стъклените субстрати
До края на 2030 г. Intel ще произвежда стъклени субстрати за своите чипове.

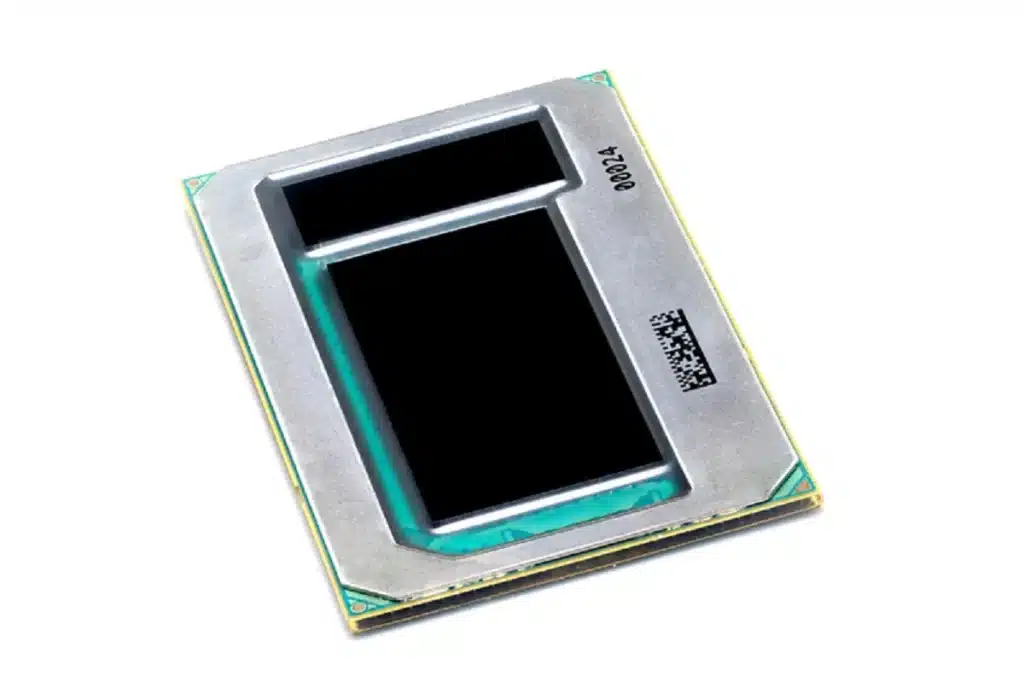

Днешните чипове се намират върху субстрати, които ги свързват с по-голяма печатна платка, известна като дънна платка. За електрическото свързване на чипа с дънната платка обикновено се използват медни връзки. Но Intel е измислила начин да направи това със стъкло.
През последното десетилетие Intel провежда изследвания върху стъклото.

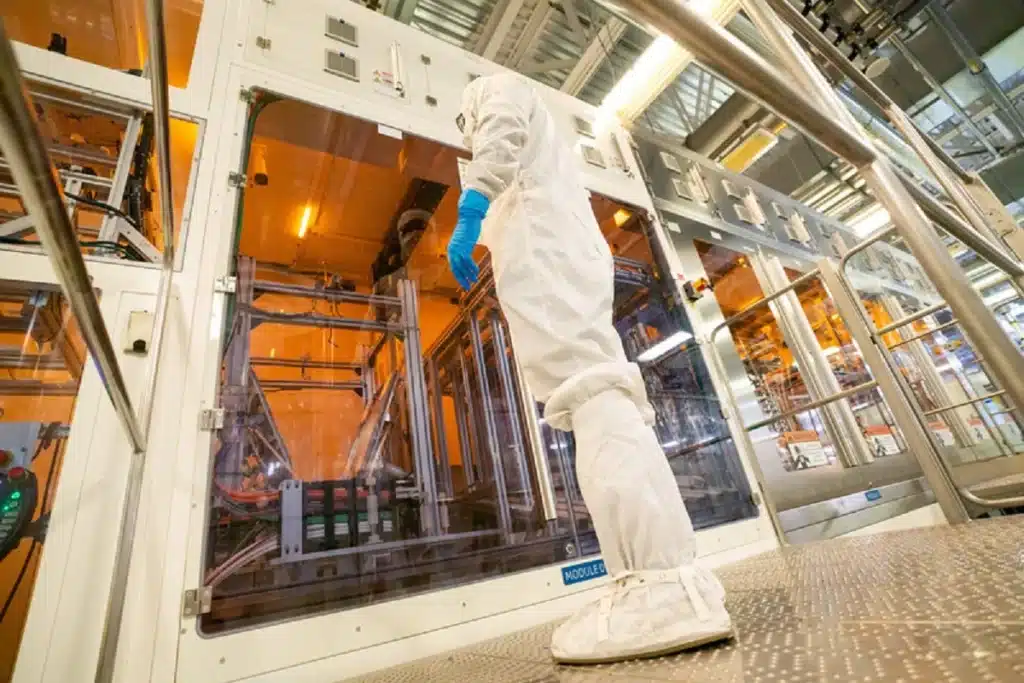

А през последните 3 години и половина компанията е направила ускорено „проучване на пътя“, за да реализира продукт. И интегрира тези усилия с фабрична линия за научноизследователска и развойна дейност в Чандлър, Аризона, подхранвана от инвестиция от милиард долара в обработката на стъкло. Intel работи в тясно сътрудничество с партньори в областта на полупроводниковото оборудване, материалите и химията.

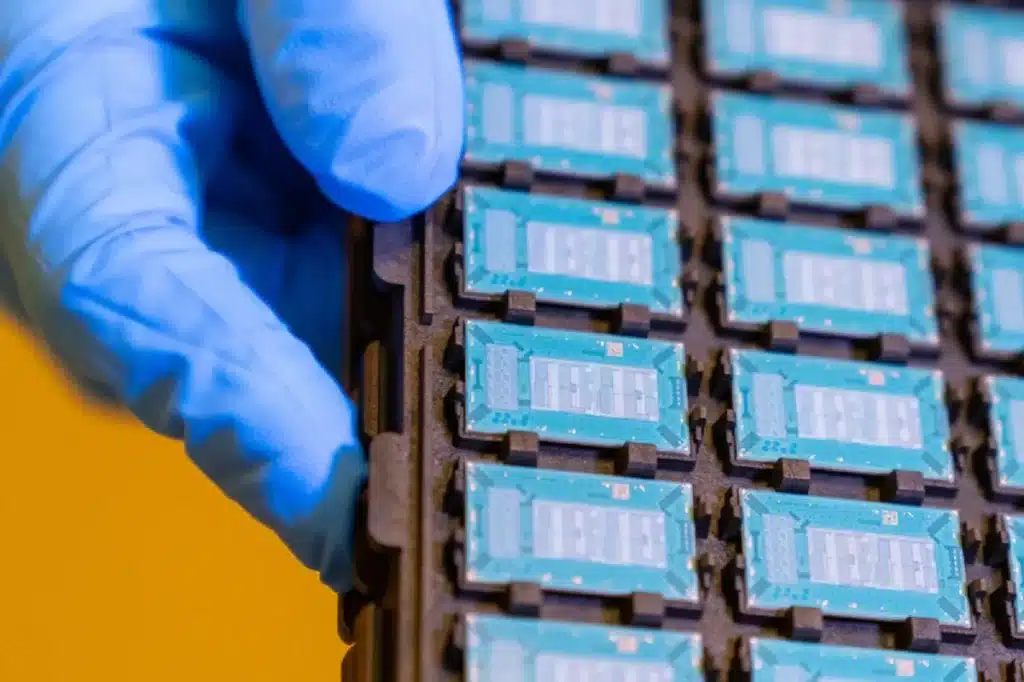

В сравнение с конвенционалните органични субстрати, стъклените субстрати предлагат безброй предимства. Включително ултраниска плоскост, повишена термична и механична стабилност и значително по-висока плътност на взаимовръзките. Тези уникални свойства дават възможност на архитектите на чипове да създават пакети от чипове с висока плътност и производителност, специално предназначени за натоварвания, изискващи много данни, като например изкуствен интелект. Освен това имат способност да издържат на по-високи температури, 50% по-малко изкривяване на модела, по-добра дълбочина на фокуса по време на литографията.
Тези отличителни свойства позволяват десетократно увеличаване на плътността на взаимовръзките върху стъклени подложки. Освен това подобрените механични свойства на стъклото позволяват създаването на пакети с изключително голям форм-фактор и висока производителност на сглобяване.
Освен това подобрените механични свойства на стъклото позволяват създаването на пакети с изключително голям форм-фактор и много висока производителност при сглобяване. Това може да доближи индустрията до целта за мащабиране на един трилион транзистора върху пакет до 2030 г.
Intel заяви, че е на път да представи на пазара цялостни решения за стъклени подложки през втората половина на това десетилетие.
По този начин гарантира продължаването на действието на закона на Мур и след 2030 г.
Първоначалните приложения на стъклените субстрати ще се фокусират върху области, в които техните предимства могат да бъдат максимално използвани. Като например центрове за данни, изкуствен интелект и интензивни графични натоварвания.
Intel ще знае повече за разходите през втората половина на десетилетието. Компанията очаква да има по-малко слоеве на всеки чип и в резултат на това да има по-ниски разходи. По думите му все още не са решени всички проблеми, но Intel се чувства уверена, че ще успее да преодолее предизвикателствата.
В перспектива водещите в индустрията стъклени субстрати на Intel за усъвършенствани опаковки, съчетани с неотдавнашните пробиви в технологиите PowerVia и RibbonFET. Заедно демонстрират ангажимента на компанията да разшири границите на компютърните технологии отвъд технологичния възел Intel 18A.
