Дизайнът на официалните футболни топки за Световната купа претърпя значителни промени в началото на XXI век. От 2006 г. производителите започнаха да изоставят традиционната сглобка от 32 многоъгълника, съшити с конец, в полза на термичното свързване и намаления брой панели. Това позволи създаването на по-правилни в геометрично отношение сфери. Намаляването на грапавостта на повърхността обаче доведе до непредвидени промени в аеродинамиката: гладките топки започнаха да летят по нестабилна траектория при силни удари.
Този ефект беше най-силно изразен на Световното първенство по футбол през 2010 г. Официалната топка на турнира – Jabulani – предизвика масови оплаквания от вратарите за непредсказуем полет и резки отклонения от първоначалния вектор. Анализът показа, че причината за това поведение е прекомерната аеродинамична гладкост на топката.
Екип от изследователи от университети в САЩ, Япония и Южна Корея публикува резултатите от цялостен анализ на официалната топка за Световната купа през 2026 г. – Trionda. Учените измериха нейната топология с помощта на лазерни скенери, събраха данни за потока в аеродинамичен тунел и моделираха траекториите на полета. Сравнението на Trionda с четирите предишни топки за турнира на ФИФА показва последователна тенденция: инженерите целенасочено са увеличили ефективната грапавост на повърхността. Това решение подобрява предсказуемостта на траекторията, но се отразява на други балистични параметри, включително на далечината на полета.
Физика на обтичането напоток и граничния слой
Поведението на един летящ сферичен обект се определя от състоянието на граничния слой – тънък въздушен слой в непосредствена близост до неговата повърхност. Съпротивлението и стабилността на полета зависят от това как този слой обгръща топката и в кой момент се откъсва от него.
При ниски скорости режимът на ламинарния поток е фиксиран: въздушният поток обгръща предната част на топката плавно и равномерно. Особеност на ламинарния поток е бързото изчерпване на кинетичната му енергия при движение по извита повърхност. Поради тази причина въздухът се отделя от топката доста рано – приблизително на нивото на условния екватор.
Зад точката на отделяне се образува широка аеродинамична следа (зона на ниско налягане). Разликата между високото налягане на фронтално устремения въздух и ниското налягане зад топката създава силно съпротивление. Освен това при ламинарен поток границата на откъсване на потока е нестабилна. Нейното асиметрично изместване води до неравномерно налягане върху лявото и дясното полукълбо, което физически отклонява топката настрани.
С увеличаване на скоростта на полета граничният слой се променя от ламинарно в турбулентно състояние. В турбулентен режим въздушните частици се смесват интензивно, като придобиват допълнителна кинетична енергия. Това позволява на потока да се задържи по-дълго на повърхността и измества точката на откъсване много по-близо до задния полюс на топката.
В резултат на това аеродинамичната следа се стеснява, а съпротивлението скача почти наполовина. Този преход е известен в аеродинамиката като криза на съпротивлението. За да се осигури стабилен полет, топката трябва да се намира точно в режима на турбулентния поток: тясната следа намалява спирането и свежда до минимум риска от странични отклонения.

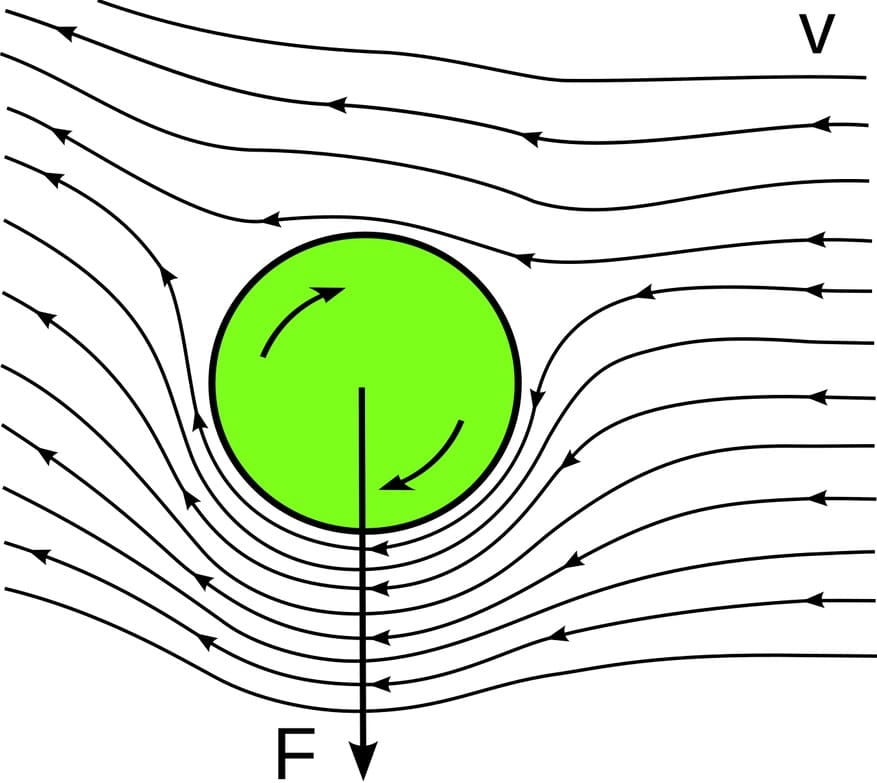

Струва си да се отбележи, че в реалните условия на мача физиката на полета се допълва от ефекта на Магнус. Когато играчът дава завъртане на топката, едната страна на сферата се движи към въздушния поток, а другата – срещу него. Това създава разлика в налягането и странична сила, която кара топката да лети в дъга (така се изпълняват ударите с „усукване“ и „падащ лист“).
Връзката между текстурата на повърхността и ефекта на Магнус е пряка: колкото по-стабилен е граничният слой при турбуленция, толкова по-предсказуемо е поведението на топката при въртенето. При гладките топки точката на прекъсване на потока може да се измести произволно по време на въртенето, което прави траекторията на усукващия удар нестабилна. В същото време развития релеф на повърхността осигурява по-надеждно сцепление с повърхността, което прави управлението на топката при спин по-стабилно
Коефициентът на грапавост
Преминаването на граничния слой в турбулентно състояние зависи не само от скоростта на обекта, но и от релефа на повърхността му. Физическите неравности работят като генератори на микросмущения: те изкуствено нарушават ламинарното течение и предизвикват турбулентност при по-ниски скорости.

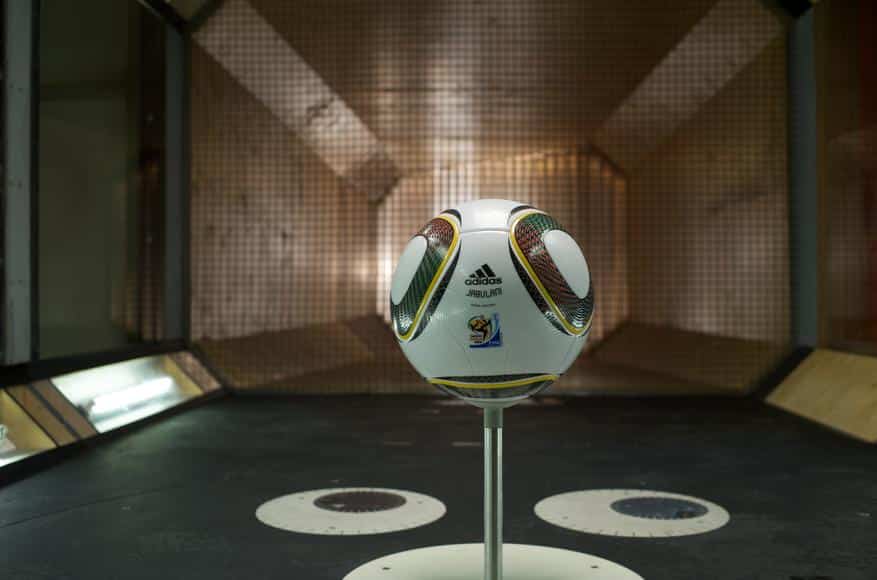

Топката Jabulani (2010) демонстрира последствията от недостатъчната ефективна грапавост. Тя се състоеше от осем панела с минимална текстура, а дълбочината на фугите ѝ беше по-малка от 0,5 милиметра. Данните от аеродинамичния тунел показват, че този модел е имал криза на съпротивлението при скорости от 22-27 метра в секунда.
Тъй като скоростта на един силен футболен удар често е около 25 m/s, съществуваше проблем с преминаването на критичния праг по време на полет. Играчът придаваше на топката висока скорост, като я изпращаше да лети в турбуленция. Тъй като настъпваше естествено аеродинамично спиране, скоростта падаше под 25 m/s. Граничният слой прескачаше обратно към ламинарното състояние, зоната на откъсване мигновено се разширяваше, съпротивлението се увеличаваше и възникваше асиметрия на налягането. Визуално това се проявява като внезапно и непредсказуемо преместване на топката директно във въздуха.
Геометрията на Trionda и принудителната турбулентност
От 2014 г. производителите започнаха да компенсират намаления брой панели, като увеличиха техния макрорелеф. Този подход е най-силно изразен в дизайна на Trionda.

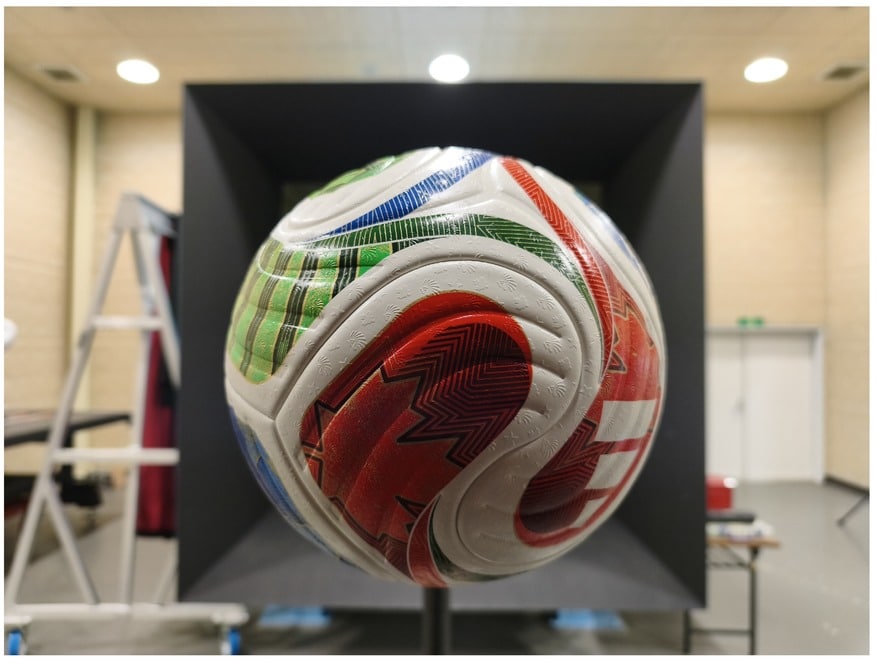

Топката е съставена от четири панела (платна), в резултат на което общата дължина на шева е рекордно малка – 2,5 метра (моделът от 2018 г. имаше 4,32 метра). Липсата на разпределена грапавина се компенсира от геометрията на самите съединения и елементи на повърхността.
Според високопрецизното лазерно сканиране фугите на Trionda са широки 5,1 мм и дълбоки 1,3 мм. Освен това на повърхността на всеки от четирите панела са нанесени три дълбоки жлеба. В най-широките си точки те са широки до 9 мм и дълбоки до 1,29 мм. Тези структурни елементи функционират като разпределени активатори на турбуленцията, които непрекъснато смущават входящия въздушен поток.

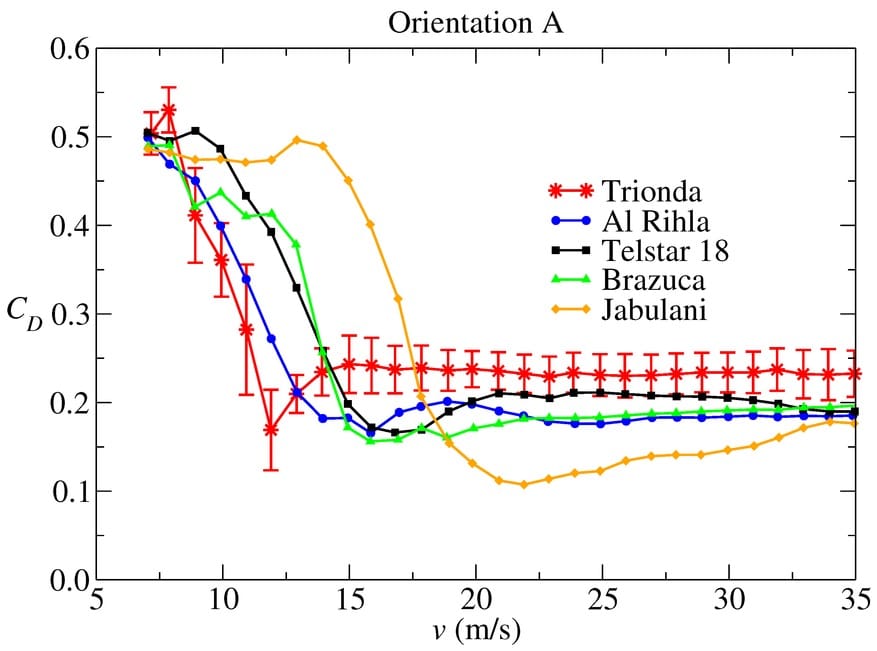

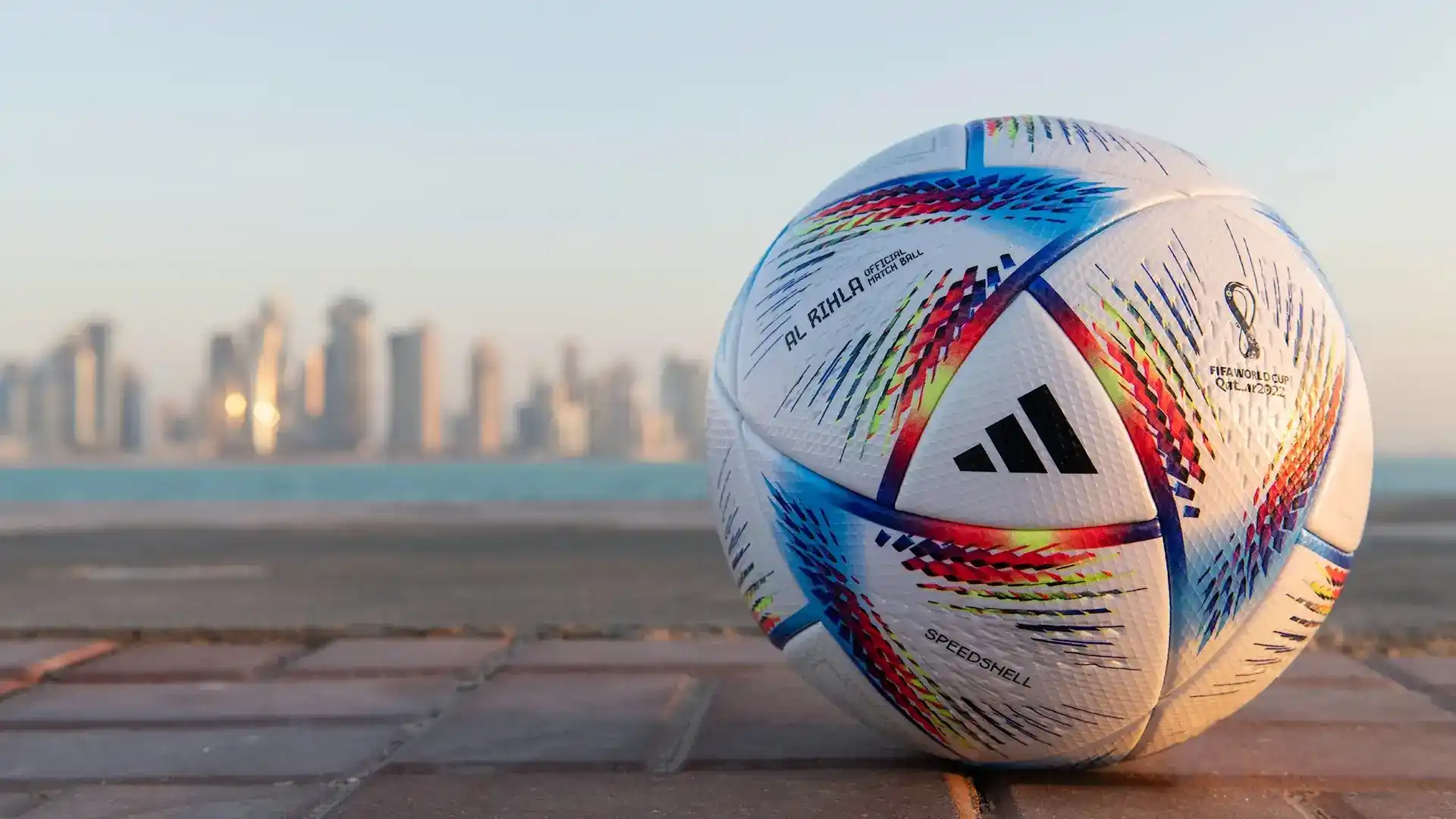

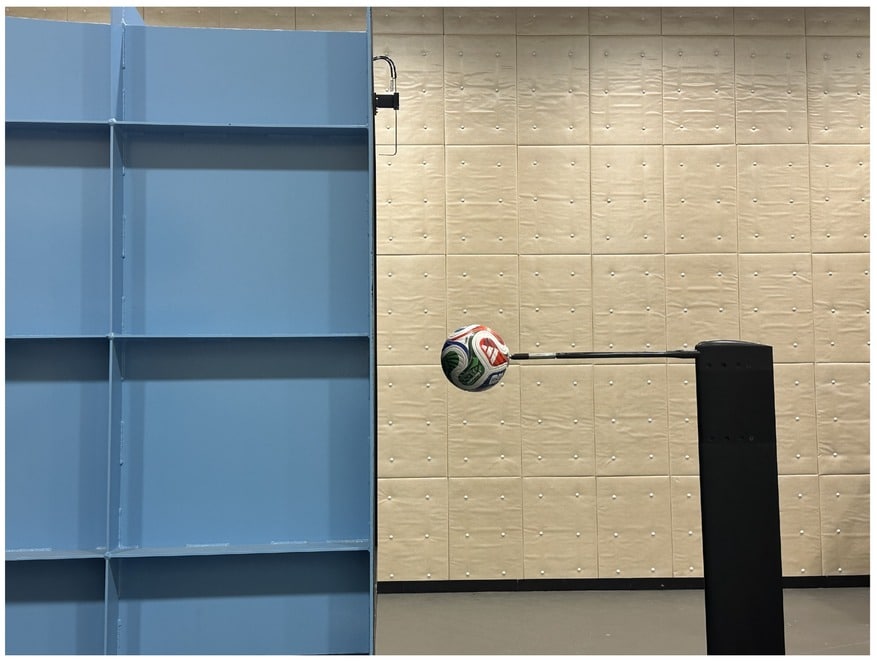

Тестовете в затворен въздушен тунел показват, че Trionda има кризисно съпротивление още от 11,9 метра в секунда. За сравнение, топката за Световното първенство по футбол през 2022 г. (Al Rihla) има праг в диапазона 14-16 метра в секунда.
Преместването на прага на 11,9 метра в секунда означава, че при повечето удари топката почти веднага ще влезе в стабилен режим на обтекаемост. Тя е в състояние да остане в турбулентната зона с ниско съпротивление почти до края на траекторията, което свежда до минимум вероятността от обратен преход към ламинарен режим и свързаното с него разкъсване на асиметричния поток.
Промените в балистичните характеристики
Увеличаването на ефективната грапавост влияе върху основните аеродинамични характеристики. Въпреки че Trionda постига по-бързо турбулентно течение, самото въздушно съпротивление е малко по-високо от това на нейните предшественици в този подкритичен режим. Дълбоките жлебове и широките шевове създават допълнително повърхностно триене.

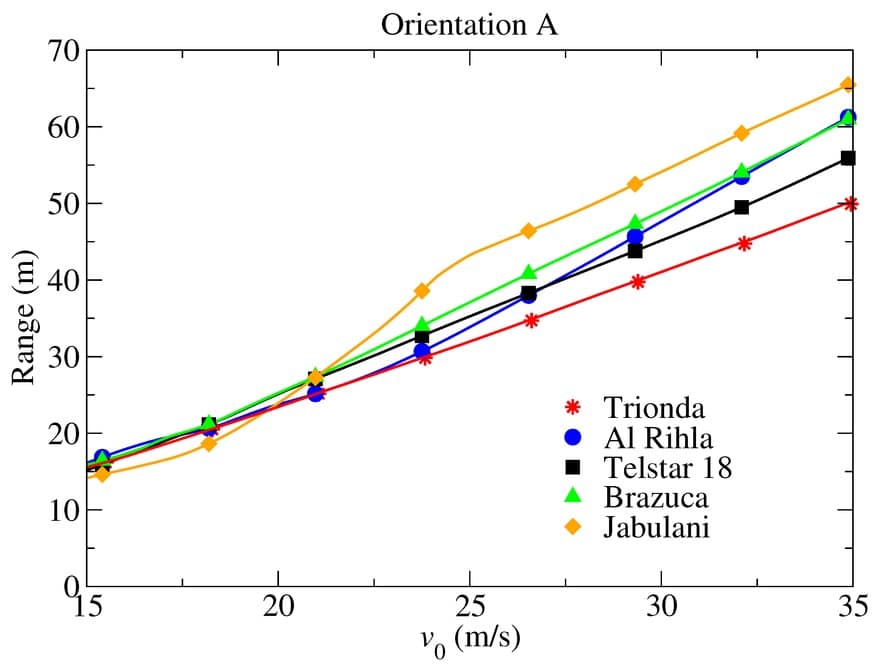

За да оценят влиянието на тези параметри върху полета, изследователите използват получените коефициенти на съпротивление, странично съпротивление и подемна сила в компютърна симулация. Сценарият на теста представлява удар на далечно разстояние без въртене на топката със скорост 35 m/s под ъгъл 25 градуса спрямо хоризонта.
Изчисленията показват, че Trionda губи кинетичната си енергия по-бързо. При дадените параметри тя изминава по-късо разстояние в сравнение с топките от турнирите през 2014, 2018 и 2022 г. В същото време анализите на изчислените странични отклонения потвърдиха, че в скоростния диапазон между 15 и 35 m/s преместванията на топката са по-равномерни, без скокообразни отклонения.
Данните от теста илюстрират разпределението на аеродинамичните компромиси при проектирането на спортно оборудване. Ранното настъпване на кризата на аеродинамичното съпротивление, постигнато чрез макрорелефа на панелите, намалява вероятността от аеродинамична нестабилност по време на полета. Този ефект обаче се постига за сметка на увеличаване на общия коефициент на съпротивление в турбулентната зона, следствие от което е измеримо намаляване на максималната далечина на полета.
Kaldata ще продължи да следи технологичните иновации зад кулисите на голямата игра, тъй като съвременният спорт отдавна вече не е въпрос само на физическа подготовка, а на напреднало инженерство. Предвидимото поведение на Trionda обещава по-справедливи сблъсъци на терена, където майсторството на футболистите, а не капризите на въздушните потоци, ще реши кой ще вдигне златната купа.
