Подробни снимки на кристалите на процесорите AMD EPYC с архитектура Zen 2

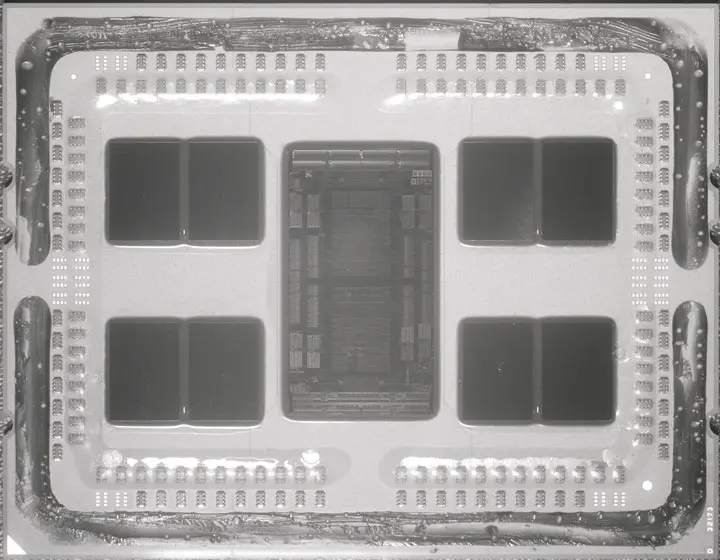

В процесорите с архитектура Zen 2 компанията AMD обединява на подложката чиплети с процесорните ядра CCD (Core Complex Die), произвеждани чрез 7 нанометров технологичен процес с 12 nm входно изходен кристал IOD (Input-Output Die). Компютърният ентусиаст OC_Burner, която преди време публикува снимки на десктоп процесора Ryzen 5 3600, този път представя подробни фотографии на сървърен процесор EPYC от фамилията Rome.

Да отбележим, че дизайнът и структурата на сървърните CCD в сравнение с десктоп чиповете не е променена. Кристалите с осем Zen 2 процесорни ядра имат площ от 74 мм² и включват 3,9 милиарда транзистора. Основната разлика между сървърните и десктоп решенията е във входно-изходния кристал.

Докато IOD в процесорите Ryzen (Matisse) имат площ от 125 мм² и имат 2,09 милиарда транзистора, кристалът на EPYC процесора и вероятно на бъдещите Ryzen Threadripper е с площ от 416 мм² и има четири пъти повече транзистори – 8,34 милиарда. За сравнение, почти същото количество транзистори е характерно за Intel Xeon 8280 от фамилията Cascade Lake-SP.

Ако разгледаме по-подробно структурата на IOD, ще видим в центъра SRAM областта, в горната и долната част осемте канала на DDR4 паметта с виолетов цвят. В най-външната страна на кристала отляво и отдясно се вижда PCI Express 4.0 интерфейса с поддръжката на 128+4 линии (жълт цвят), както и Global Memory Interconnect интерфейса с тюркоазен цвят, който се свързва със 7 nm чиплети на процесора EPYC. Публикувани са много снимки.
