Здравейте, търся подробна схема на субуфер JAMO 650. Това което се предлага в нета не отговаря на този модел. Опитвам се да възстановя изгоряла платка. До тук всичко работи ( сменен един краен транзистор и кондензатор), но при малко повече подаване на мощност се получава кривене в синосуидата на изходящия сигнал. Предполага се че има още неща стопени , но нищо видимо.





Довечера ще се постарая да ти потърся. Явно си се отказал от връщането? Ако намеря, ще ти пиша на лично или ще ти се обадя на телефона.

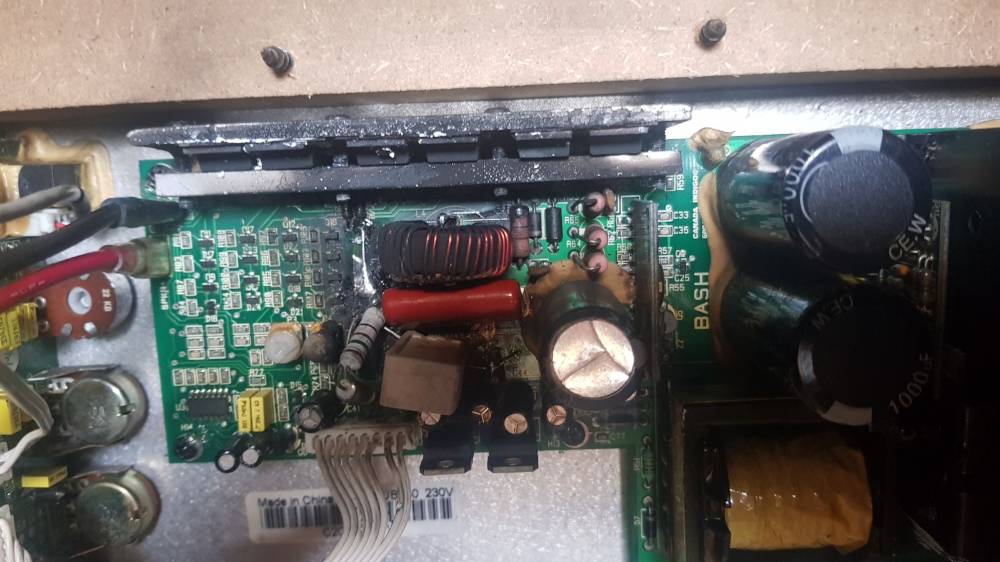

Тази снимка отпреди смените ли е?

Здравей, снимката е преди смените. Почистена е в момента до колкото е възможно. Имаше един транзистор изгорял, и един кондензатор 100мф/50в също. Сменени са. другото всичко си стои, като пътечките са възстановени, но има други елементи които са сменяни от друг човек, но май не са със правилните стойности. Всъщност по схемите в нета почти няма нищо вярно с платката, и не можем да се ориентираме кое е верното........Суба на тихо работи......но при малко усилване веднага на осцилоскопа се появява гаден шум който се чува като приплякване. Явно говорителя си е в ред, но има още нещо което не подава правилна синосоида.

това е платка на JAMO 550 , Но са еднакви, има разлика само в мощността.H08ba32b1e59143e189fd0cacced472287.webp

Редактирано 11 май 20215 г. от LZ1YQ (преглед на промените)

Здравей приятелю!

Ето ти обещаното от горният ми пост. Разгледайте ги добре, а аз през това време ще обърна внимание на твоята документация и на тази, защото набързо няма как да разсъждава човек по описанието ти. Би било редно всичко да съвпада по електрическа схема. Знаеш , че съм тук и ако има нещо спешно, можеш и в 3 часа през нощта да ми позвъниш. Успех от мен и поздрави на фамилията.

2-3 снимки и схемите в PDF



SUB650 Amplifier Sch.pdf SUB650 Front Circuit Sch(020310').pdf SUB650 Front Circuit Sch(022310').pdf SUB650 Power Supply Sch.pdf
