ЗДравейте,

имам готов усилвател с ТДА7379. Свързан е по

схема "Double bridge" - единият канал е директно на

пинове 1 и 2, а другият директно на пинове 14 и 15.

Да разбирам ли, че ако захраня схемата с 18V ще

имам 2х38W на тонколони 4 ома, а ако я захраня с 22V

ще мога да получа 2х34W с тонколони 8 ома?

В случая моите тонколони са с импеданс 8 ома и затова

търся този вариант.

Т.е само увеличавам захранващото напрежение и никъде

нищо друго не се променя по схемата?



Всички електролитни кондензатори за филтриране на напрежението трябва да бъдат сменени с такива на 25V.

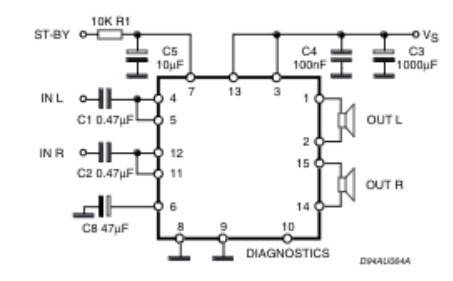

Схема:



преди 43 минути, Stoqn Petkov написа:

....

Spoiler

В стерео изпъление мощността може да бъде до 2x38W (при захранване от 18V -> THD = 10%). При мостова връзка, е по-добре да не подавате напрежение над 18 волта. Mикросхемата свързана по този начин преминава в защита при напрежение  19-19,5V. Сработва вътрешна защита. Ето защо не се опитвайте да изстискате повече от предвиденото.

Микросхемата консумира доста при мощности, близки до максималните. Следователно ще ви е необходим токоизправител, способен да осигури до 5А сила на ток.



преди 2 часа, AAUUXX написа:

Всички електролитни кондензатори за филтриране на напрежението трябва да бъдат сменени с такива на 25V.

Схема:



Той си е на 25V, че иначе и при 18V няма да му е добре ако е за 16V.

преди 2 часа, Profruit написа:

  Затвори скритото съдържание

В стерео изпъление мощността може да бъде до 2x38W (при захранване от 18V -> THD = 10%). При мостова връзка, е по-добре да не подавате напрежение над 18 волта. Mикросхемата свързана по този начин преминава в защита при напрежение  19-19,5V. Сработва вътрешна защита. Ето защо не се опитвайте да изстискате повече от предвиденото.

Микросхемата консумира доста при мощности, близки до максималните. Следователно ще ви е необходим токоизправител, способен да осигури до 5А сила на ток.



аз не търся някакви екстра мощности. Просто тонколоните ми са 8 омови.

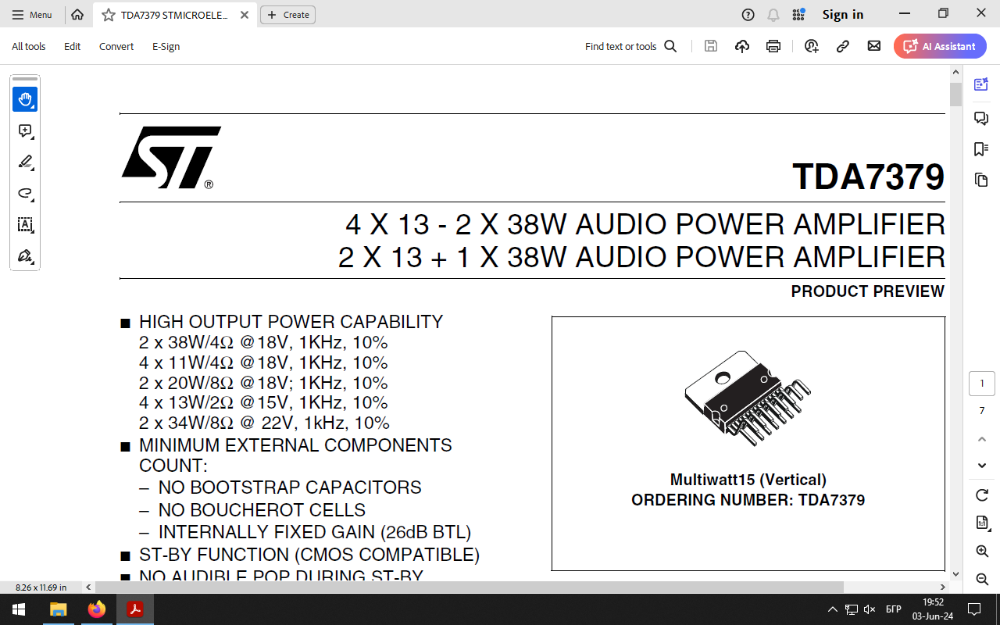

И в качената от мен снимка на datasheet-a пише 2x34W/ 8ohm @22V

Та затова питам дали за 8-омови тонколони е редно напрежението да е 22V иначе

при 18V отиваме на 2х20W. Или поне така го разчитам и питам за справка

преди 8 часа, Stoqn Petkov написа:

Той си е на 25V, че иначе и при 18V няма да му е добре ако е за 16V.

аз не търся някакви екстра мощности. Просто тонколоните ми са 8 омови.

И в качената от мен снимка на datasheet-a пише 2x34W/ 8ohm @22V

Та затова питам дали за 8-омови тонколони е редно напрежението да е 22V иначе

при 18V отиваме на 2х20W. Или поне така го разчитам и питам за справка

Ако при 19V сработва защитата на ИС от пренапрежение няма да може да я използвате със захранване 22V.

преди 5 часа, AAUUXX написа:

Ако при 19V сработва защитата на ИС от пренапрежение няма да може да я използвате със захранване 22V.

а как се тълкува "2x34W/ 8ohm @22V " от даташийта?

преди 30 минути, Stoqn Petkov написа:

а как се тълкува "2x34W/ 8ohm @22V " от даташийта?

Тълкува се както е написано ,но ако защитата от пренапрежение сработва при 19V тълкуванията ни ще бъдат без значение.

на 4.06.2024 г. в 13:04, Stoqn Petkov написа:

а как се тълкува "2x34W/ 8ohm @22V " от даташийта?

Това е критичен режим с 10% изкривявания, което е ужасяващо на слух.

По-надолу в описанието се казва, че чипа най-добре е да се захранва с от 8 до 20 волта при 8 ома товар за да нямаш проблеми.

Ако си решил да слушаш чипове за тези мощности по-добре е LM1875 - захранването е друго там, но качеството е в пъти нагоре.
