Защо QR кодът има три квадрата в ъглите и как смартфонът моментално го разпознава

QR кодът не е просто черно-бял мотив, който виждаме върху опаковките, билетите и рекламните плакати. Това е сложна инженерна система, създадена за незабавен трансфер на данни: от линкове към уебсайтове до информация за контакт. Зад привидната простота се крие сложна структура, в която всеки елемент играе своята роля. Трите квадрата в ъглите, лентите за синхронизация и невидимите коригиращи кодове позволяват на смартфона да разпознае кода за част от секундата дори при трудни условия. Нека разберем как е структуриран QR кодът и какво го прави толкова ефективен.

Три квадрата за ориентация

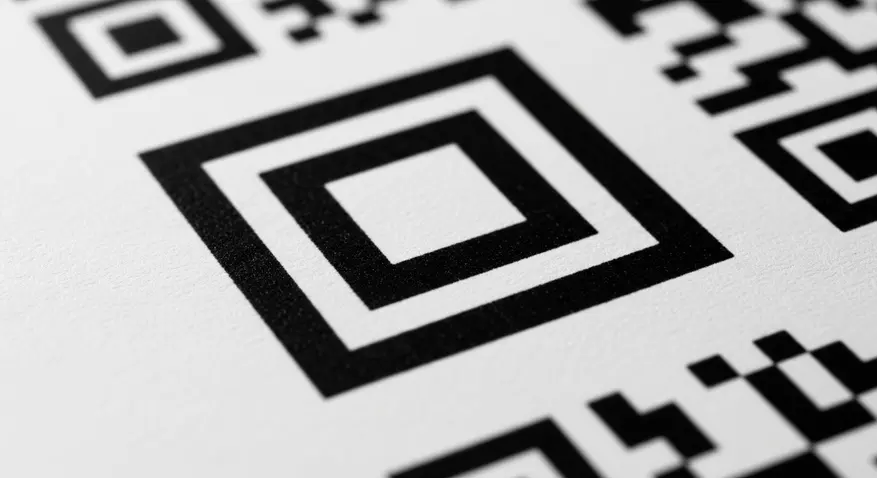

Трите големи квадрата в ъглите на QR кода са първото нещо, което камерата на смартфона забелязва. Тези маркери са разположени в горния ляв, горния десен и долния ляв ъгъл, като четвъртият ъгъл остава свободен. Всеки квадрат е изграден на принципа на куклата матрьошка: черният център от модули 3х3 е заобиколен от бяла рамка, а след това от още една черна, образувайки модел 7х7. Бяла ивица около всеки маркер го отделя от останалата част на матрицата, за да се избегне объркване с данните.

Тези квадрати са ключът към бързото разпознаване. Тяхната уникална структура създава ясен сигнал: черните и белите ивици се редуват в съотношение 1:1:1:3:1:1:1, което е лесно да се забележи, дори ако кодът е завъртян или изображението е изкривено. Смартфонът използва маркери, за да разбере къде започва и свършва кодът, да определи неговия ъгъл и мащаб. Без тях камерата би трябвало да анализира всеки пиксел, което би забавило много процеса.

Мрежата за точност

След като открие квадратите в ъглите, устройството преминава към определяне структурата на матрицата. Това става чрез синхронизиращи линии – тесни ленти от черно-бели модули, които се простират по шестия ред и шестата колона, свързвайки маркерите. Тези линии работят като линийка, като позволяват на смартфона да преброи броя на редовете и колоните. Така например в основната версия на QR кода (модул 21×21) ще има 18 такива редувания, докато в максималната версия (177×177) те ще са много повече

За големите кодове се добавят допълнителни референтни точки – маркери за подравняване. Това са малки квадратчета с размери 5х5, разположени на строго изчислени места в матрицата. Те помагат за коригиране на изкривяването, ако кодът се отпечатва върху извита повърхност, като например бутилка или плат. Заедно линиите за синхронизация и маркерите за подравняване създават ясна мрежа, по която устройството „претърсва“ данните, без да губи време за ненужни изчисления.

Устойчивост на повреди

QR кодът остава четлив дори в случай на надраскване, петна или частично потъмняване. Тази надеждност се осигурява от алгоритъма за корекция на грешките Reed-Solomon. Той добавя допълнителни блокове към данните, които позволяват информацията да бъде възстановена, ако някои от модулите са повредени. В зависимост от избраното ниво на защита кодът може да издържи на различен процент загуби: от 7% за основното ниво до 30% за най-високото. Това означава, че дори ако една пета от кода е покрита с лого или е замърсена, смартфонът все още ще може да възстанови данните

Съхраняване и маскиране на данните

Самата информация в QR кода – независимо дали е текст, линк, цифри или дори японски знаци – се записва под формата на черни и бели квадратчета, където черното означава единица, а бялото – нула. Данните се разполагат в зигзагообразна схема, от долния десен ъгъл нагоре, по две колони наведнъж. Преди полезния товар се намират сервизните области, които съдържат важни метаданни: ниво на корекция на грешките и модела на маскиране.

Маскирането е хитър трик, който разпределя равномерно черните и белите модули. Без него кодът може да съдържа големи монохромни области, които да объркат камерите. Например, ако в единия ъгъл има твърде много черни квадратчета, устройството може да ги сбърка със случаен модел. Маскирането променя цветовете на модулите според предварително зададен алгоритъм, като запазва данните, но подобрява четливостта. Тези настройки се съхраняват в малки области в близост до ъгловите маркери, така че смартфонът да може бързо да ги прочете и да приложи правилното „размаскиране“.

Незабавното сканиране

Веднага след като камерата на смартфона улови изображение, започва светкавичен процес на анализ. Снимката се преобразува в черно-бяла, за да се опростят изчисленията. Алгоритъмът търси ъгловите квадрати, определя техните координати и ъгъла на завъртане. След това прочита синхронизиращите линии, за да разбере размерите на матрицата, и проверява маркерите за подравняване, за да коригира изкривяванията, например ако кодът е заснет под ъгъл.

След това устройството преминава към служебните данни: извлича нивото на корекция и маската, за да интерпретира правилно модулите. Данните се четат зигзагообразно, а алгоритъмът на Рийд-Соломон ги проверява за грешки и при необходимост поправя повредените участъци. Целият процес – от заснемането на кадъра до извеждането на резултата – отнема 100-200 милисекунди. Това е възможно благодарение на оптимизираните алгоритми, които използват прости операции, като например броене на редуващите се пиксели и изчисляване на геометричните параметри. QR кодът работи дори при трудни условия: при слаба осветеност, на разстояние до 20 см или върху малки повърхности от 2х2 см.

Структурата му е обмислена до последния детайл, така че камерата да може мигновено да „улови“ и декодира информацията. Именно тази инженерна прецизност превръща QR кода в универсален инструмент, който използваме всеки ден, без да се замисляме за неговата сложност.
