Форма на сигнала измерен с осцилоскоп Сподели https://www.kaldata.com/forums/gallery/image/15114-%D1%84%D0%BE%D1%80%D0%BC%D0%B0-%D0%BD%D0%B0-%D1%81%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB%D0%B0-%D0%B8%D0%B7%D0%BC%D0%B5%D1%80%D0%B5%D0%BD-%D1%81-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D1%81%D0%BA%D0%BE%D0%BF/ Сподели във Facebook Сподели в X Изпрати на имейл Сподели в LinkedIn {lang="reddit_text" Сподели в Pinterest Още опции за споделяне... Последователи

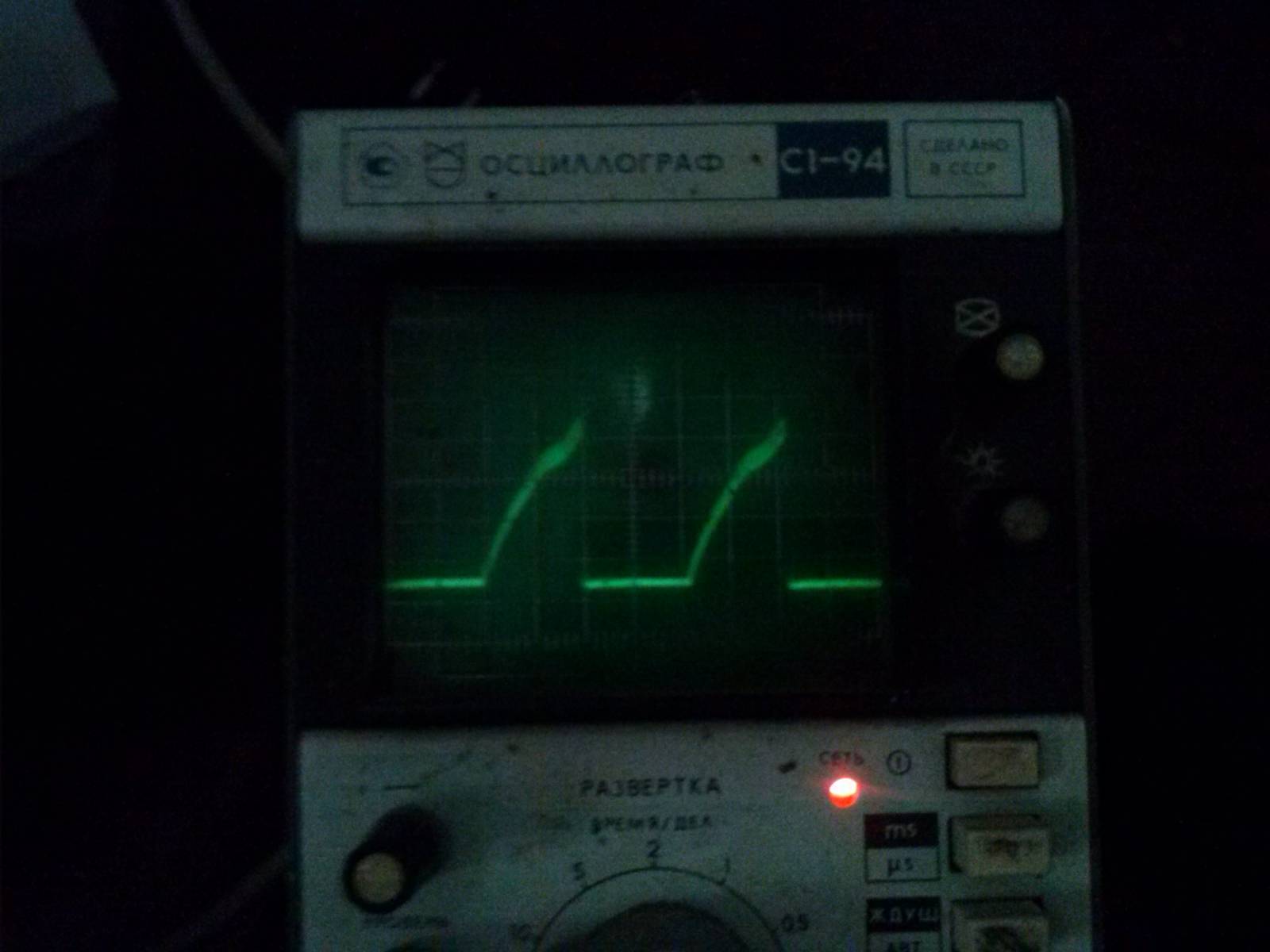

vachko64 Потребител 2 март 20179 г. Author stats Сигнала е измерен с осцилоскоп на мястото на Зумера (пиезо говорителя) 40 µs 8v pp = 25,0 KHz 35 µs 7v pp = 28,6 KHz 30 µs 6v pp = 33,3 KHz 25 µs 5v pp = 40,0 KHz 0 µs 0v pp = 0,0 KHz Режимите се редуват на всеки 2 минути Устройството не е галванично изолирано от мрежата и поради тази причина всички измервания с осцилоскоп правете през галванично разделителен трансформатор! Внимавайте! В устройството тече мрежово напрежение от 220 В, което е опасно за здравето ви и може да доведе до смърт при докосване с голи ръце частите или проводниците му!
