Имам 2 бр фюжъни(само устройствата без захранване и дистанционни), ако някой ги иска за експерименти нека ми пише на лично, ако не в понеделник (25.02.19) заминават в коша.

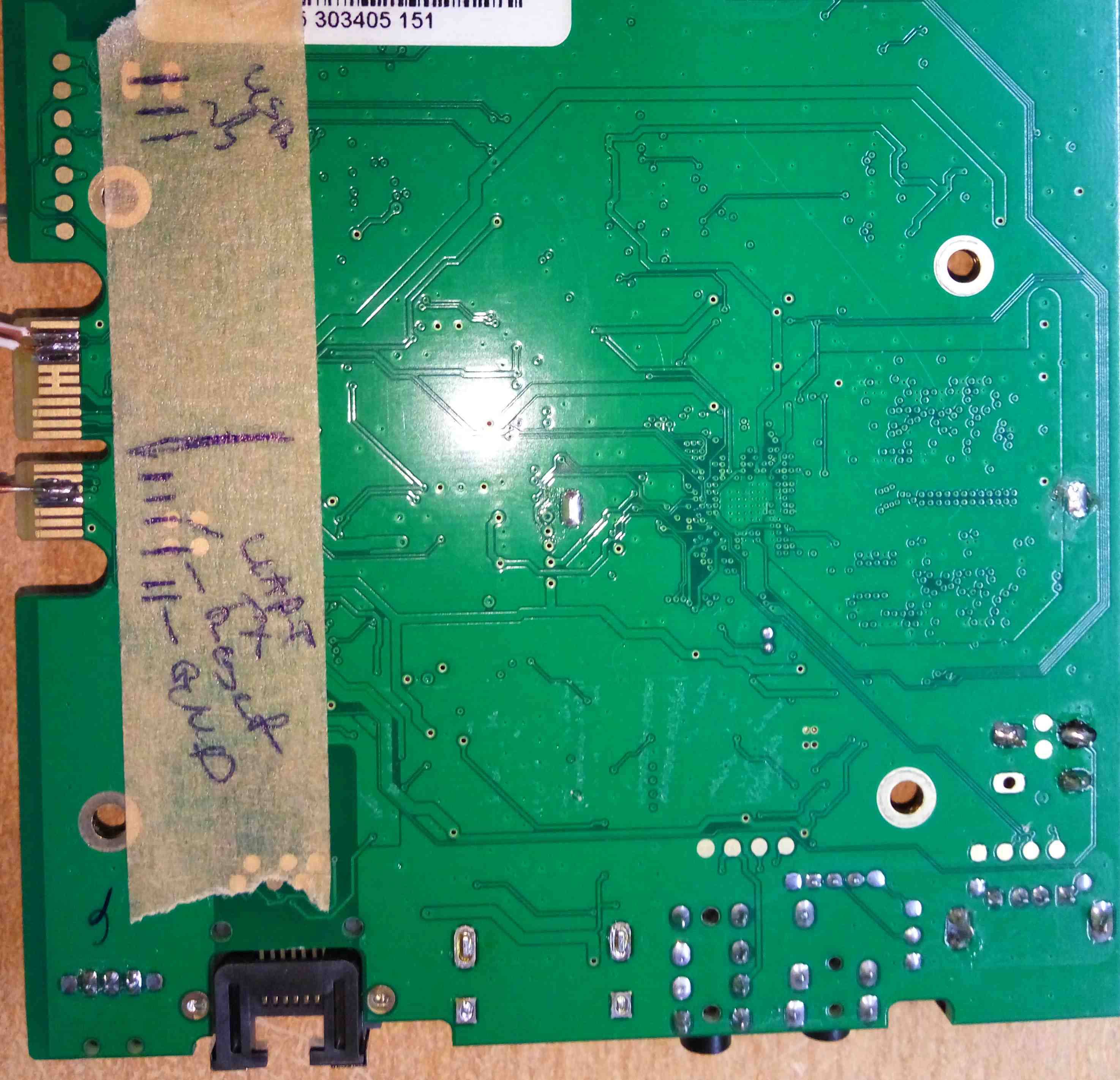

Здравейте, на снимката с хартиеното тиксо съм отбелязал от долу на горе кой пин е UART TX, преполагам има някой съседен и RX, но спрях да се занимавам, отказах се, т.к. не ми стига напоследък времето. Ако някой по-навътре с този тип архитектури и е готов да съдейства с идеи, в края на следващата седмица, евентуално, след 10 ще пробвам, а ако е от София, мога да донеса някое устройство, ако разполага с повече техника, че аз имам само осцилоскоп.

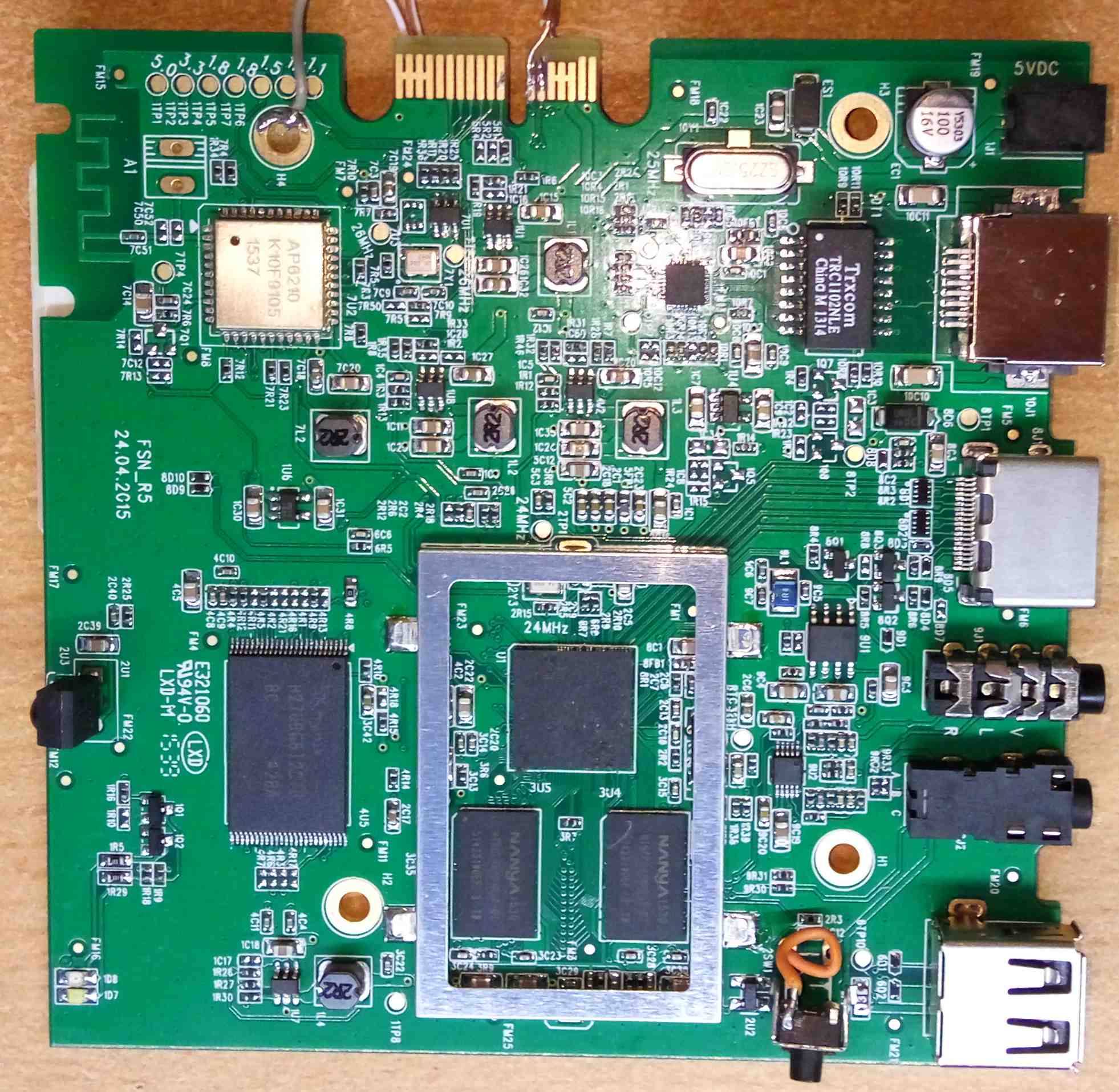

Здравейте. Съжелявам че повдигам темата, но можеби имам малко напредък с въпросния fusion box :). Подариха ми 3 бр. от въпросния хардуер, като едната беше с проблем - не тръгваше. Използвах я за да разгледам малко хардуера. Базирана е както знаете на Amlight S805, разполага с 4 GB NAND flash, 512 DDR3 рам. По харуер е най-близо до m201d(колко ще става за него още не е ясно), но с AP6210 WIFI. Това не може да се разпознае по какъвто и да е начин от Amlogic burning tool. Пробвах и под Ubuntu (софтуера в линка). В pdf за С805 пише какъв boot type трябва да е за да тръгне OTG, а и някъде го мернах из логовете. Според спецификация S805 има 2 USB контролера, като единия е изведен на задния панел, другия предполагам е на т.н.PCI-E конектор на платката ( виж снимката ), единия трябва да поддърба OTG, ама кой... Пробвах с OTG и на двата порта без успех, като dump-нах лога само от този на задния, ако имам време ще пробвам да сваля лог и когато пробвам през другия порт на PCI-E. Днес си поиграх малко и с осцилоскопа, да видя какви сигнали има по въпросния PCIE(така наречен, реално не е ) конектор на платката - оказа се че има UART изход (3.3V/ 115200 / even / 8 bits ), както и още един, но той е по скоро някакъв такт високочестотен. Т.к. нямах USB->UART конвектор ползвах S0 порта на raspberry pi 3, за да логна какво става в някои случаи заедно с picocom - че нали е 3.3V логика да не поя logic shift схеми. За инфо - нямам абонамент към булсат и нямам лог от реално работещо устройство, или такова което си тегли новия firmware например :)...ако въобще може да се логне. Ще се радвам, ако някой разбиращ от подобен хардуер погледне логовете и даде идея за следващи стъпки :). healty_Factory_reset_From_menu.txt healty_reset_with_pcb_button.txt healty_power_with_OTG_cable.txt healty_normal_power_on.txt healty_wifi_menu.txt bad_NAND_normal_power_on.txt bad_NAND_OTG_power_ON_after_15sec_reset_button.txt
