Еднополярно захранване за тда7294

Последователи

7 март 201115 г.

Здравейте,имам трансформатор които искам да използвам да захранва тда7294, проблемът е че незнам от кои изводи да изкарам двуполярно,и има ли схема с която мога да създам изкуствена средна точка, с помоща на която да захранвам тда7294. ето и снимки на трансформатора http://img23.imageshack.us/i/dsc00012op.jpg/ , http://img607.imageshack.us/i/dsc00015kq.jpg/ , http://img819.imageshack.us/i/dsc00013mg.jpg/

7 март 201115 г.

Преди време беше пуснал тема за тези схеми и най-вече за този прословут трансформатор,който беше купен много изгодно и други такива неща...

7 март 201115 г.

... има ли схема с която мога да създам изкуствена средна точка, с помоща на която да захранвам тда7294...

Има

Такава съм ползвал за захранване на мощни транзисторни крайни стъпала, които изработвах преди поне 25 години.

До ден днешен усилвателят работи.

По спомени:

След Грец-а от (+) и (-) към изкуствената средна точка (_) по един резистор около 1ком/2Вт (добре е да се подберат с еднакви стойности).

По-нататък се нареждат филтриращите електролитни кондензатори, също (+)->(_) и (-)->(_), с еднакъв капацитет в двете рамена.

Дано съм бил полезен! :speak:

7 март 201115 г.

Автор

драги ми GYPS този прсловут трансформатор е съвсем различен от предишната тема,но както и да е :speak:

8 март 201115 г.

Здравейте,имам трансформатор които искам да използвам да захранва тда7294, проблемът е че незнам от кои изводи да изкарам двуполярно,и има ли схема с която мога да създам изкуствена средна точка, с помоща на която да захранвам тда7294.
ето и снимки на трансформатора http://img23.imagesh...dsc00012op.jpg/ , http://img607.images...dsc00015kq.jpg/ , http://img819.images...dsc00013mg.jpg/

Пробвай да измериш напрежението между изводи 1 и 8 и м/у 8 и 9 ако дава еднакво напрежение 12 V променливо всичко е ОК. Слагаш си един грец 10А, като свързваш 1 и 9 на променлино, а 8 ти остава за средна точка. Слагаш си филтриращи кондензатори колкото по-голям капацитет можеш да си позволиш, но не по-малко от 5000мф поне на 25V на рамо. Самата схема работи при напрежения от +- 10 до +-40 V. С напрежението, което може да получиш към +-17V няма да можеш да изкараш максималната мощност от схемата, но това не е голяма беда.

Иначе ползваш нешо такова http://www.tpetrov.com/search.php?prod=1032+%D0%9F%D0%A0%D0%95%D0%9E%D0%91%D0%A0%D0%90%D0%97%D0%9E%D0%92%D0%90%D0%A2%D0%95%D0%9B точно това не знам за какъв ток е направено и дали ще свърши работа.

8 март 201115 г.

Автор

Пробвай да измериш напрежението между изводи 1 и 8 и м/у 8 и 9 ако дава еднакво напрежение 12 V променливо всичко е ОК. Слагаш си един грец 10А, като свързваш 1 и 9 на променлино, а 8 ти остава за средна точка. Слагаш си филтриращи кондензатори колкото по-голям капацитет можеш да си позволиш, но не по-малко от 5000мф поне на 25V на рамо. Самата схема работи при напрежения от +- 10 до +-40 V. С напрежението, което може да получиш към +-17V няма да можеш да изкараш максималната мощност от схемата, но това не е голяма беда.
Иначе ползваш нешо такова http://www.tpetrov.com/search.php?prod=1032+%D0%9F%D0%A0%D0%95%D0%9E%D0%91%D0%A0%D0%90%D0%97%D0%9E%D0%92%D0%90%D0%A2%D0%95%D0%9B точно това не знам за какъв ток е направено и дали ще свърши работа.

Току що го замерих, между изводи 1 и 8 дава 12волта и между 8 и 9 също 12 волта,Благодаря ти много ми помогна

Имам един последен въпрос като замеря между 1 2 3 4 5 6 7 8 9 и жълтия проводник които се намира отдолу на трафа(вижда се на снимката http://img607.imageshack.us/i/dsc00015kq.jpg/ ) ми показва 30 воллта,предполагам че е средна точка , ако може да ме светнеш

8 март 201115 г.

Току що го замерих, между изводи 1 и 8 дава 12волта и между 8 и 9 също 12 волта,Благодаря ти много ми помогна
Имам един последен въпрос като замеря между 1 2 3 4 5 6 7 8 9 и жълтия проводник които се намира отдолу на трафа(вижда се на снимката http://img607.images...dsc00015kq.jpg/ ) ми показва 30 воллта,предполагам че е средна точка , ако може да ме светнеш

Не е средна точка. Средната ти е 8 както ти писах. Ако не знаеш как да си свържеш греца кондензаторите и т.н. питай.

8 март 201115 г.

Автор

Не е средна точка. Средната ти е 8 както ти писах. Ако не знаеш как да си свържеш греца кондензаторите и т.н. питай.

[/quot

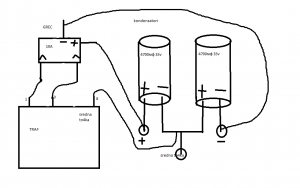

ето така ще го свързвам усилвателя

8 март 201115 г.

ето така ще го свързвам усилвателя

9 март 201115 г.

Автор

Дa готово китче е , радиатора е доста голям с вентилатор, за кондензатори мога да поставя 2x10000мф на 35v,проблема е че са малко скъпи.Горе долу знаешли каква мощност ще извади при 2x17v постоянно, 250w e мощноста на трафа?

Редактирано 9 март 201115 г. от 12412835 (преглед на промените)

9 март 201115 г.

Под товар няма да има повече от +/- 14-15v . Мощността може да я видиш тук : http://www.st.com/stonline/books/pdf/docs/1057.pdf , на страница 6 . Успех
