Проблем с нч усилвате tda 1557q на Неомонтана

Препоръчан отговор


Значи накачих всички елементи както е дадено по схемата и изходите сам изкарал пак по схемата и трагна проблема е че се чува някакво не много силно бучене и при усилване звука направо се размазва а и малко повечко грее.



Слойил сам му радиатор.

Захранвам го с 12V зарядно.

Ето това е схемата:





post-301209-0-03112800-1393752328_thumb.

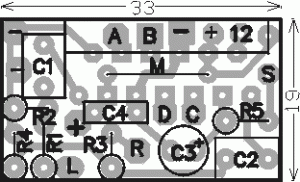

post-301209-0-95379000-1393752335_thumb.

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Значи накачих всички елементи както е дадено по схемата и изходите сам изкарал пак по схемата и трагна проблема е че се чува някакво не много силно бучене и при усилване звука направо се размазва а и малко повечко грее.



Слойил сам му радиатор.

Захранвам го с 12V зарядно.

Ето това е схемата:

Пробвайте с линейно, а не импулсно захранване

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Пробвайте с линейно, а не импулсно захранване

Тока от зарядното сам го изправил посредством грец

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Тока от зарядното сам го изправил посредством грец

Извинете ме, но вие разбрахте ли какво ви препоръчах?

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Този адаптор едва ли може да ти изкара необходимите 5-6 Ампера за стъпалото. Освен Грец са необходими и филтрови кондензатори минимум 2000 мкф.


  • Харесва ми 1

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Този адаптор едва ли може да ти изкара необходимите 5-6 Ампера за стъпалото. Освен Грец са необходими и филтрови кондензатори минимум 2000 мкф.

Може ли да кажеш как да ги варжа след греца и един или пожече да слжа

Извинете ме, но вие разбрахте ли какво ви препоръчах?

Как линеино

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Може ли да кажеш как да ги варжа след греца и един или пожече да слжа

Как линеино

http://www.kaminata.net/zahranvashto-naprezhenie-t18065.html

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Кондензаторите се свързват паралелно след диодния изправител, като се спазва поляритета. Може да сложиш 2х1000 мкф. или 1х2000 мкф. или каквито там имаш, като трябва да са поне на 25 V и един качествен керамичен 10-100 нФ. паралелно на тях за да подтиска ВЧ смущенията.

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Кондензаторите се свързват паралелно след диодния изправител, като се спазва поляритета. Може да сложиш 2х1000 мкф. или 1х2000 мкф. или каквито там имаш, като трябва да са поне на 25 V и един качествен керамичен 10-100 нФ. паралелно на тях за да подтиска ВЧ смущенията.

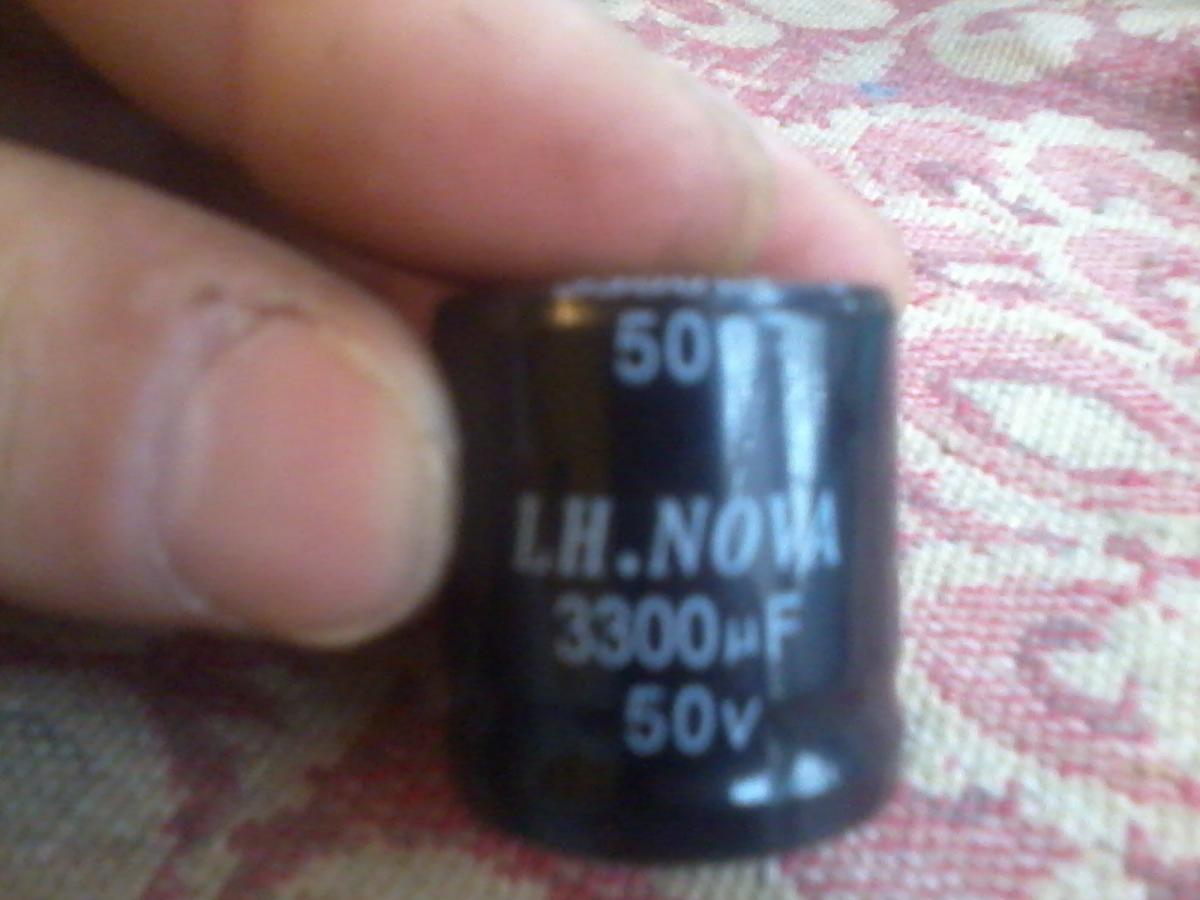

А един на 3300 50V става ли

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

А един на 3300 50V става ли

Да, ако имате предвид 3300 микрофарада

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Ако искаш да има поносим звук и да не бръмчи не използвай 12 волтови зарядни и други измислени източници на захранване, особено импулсни. Намери си един 70-100 ватов трансформатор понижаващ от 220V на 12V АС/променливо напрежение/ използвай си греца и филтриращи кондензатори колкото повече микрофаради по-добре. Кондензатора от горния пост става може и по-голям капацитет да сложиш примерно 4700 или повече поне на 25V. Изправеното напрежение без товар трябва да ти стане към16волта. Щом ти грее си сложи по-голям радиатор.

  • Харесва ми 1

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Ако искаш да има поносим звук и да не бръмчи не използвай 12 волтови зарядни и други измислени източници на захранване, особено импулсни. Намери си един 70-100 ватов трансформатор понижаващ от 220V на 12V АС/променливо напрежение/ използвай си греца и филтриращи кондензатори колкото повече микрофаради по-добре. Кондензатора от горния пост става може и по-голям капацитет да сложиш примерно 4700 или повече поне на 25V. Изправеното напрежение без товар трябва да ти стане към16волта. Щом ти грее си сложи по-голям радиатор.

намерих един от уредба 150W ама как да видя дали е 12V включвам го в тока меря нищо не показва сложих греца и два кондензатора по 3300 меря с мултицет там дето пише DCV 200V излиза 33.1 а на ACV 200V е 71.1.

Дали нещо грешно сам го вързал щото от трансформатора излиат два червени два жалти и един черен кабел а аз сам говарзал греца на единия червен и черния кабел

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

За да стане тоя траф трябва да има променливо не повече от 12V и то от силова намотка, а не от такава за нисък ток. Пробвай да измериш на АС какво напрежение излиза на двата червени и на двата жълни кабели, черния може да е средна точка на някоя от горните намотки /но така само си гадаем/. Намери някой дето разбира малко да ти измери трафа. Внимаваи с напреженията да не те удари тока, 70 волта изобщо не е безопасно!!! Пусни една снимка да видим какво правиш.

Сподели този отговор


Линк към този отговор
Сподели в други сайтове

Младеж, да не си мислиш че като си си купил копче имаш и балтон? Къпи си готово изделие и не се занимавай с несвойствени неща.
