Здравейте предновогодишно!

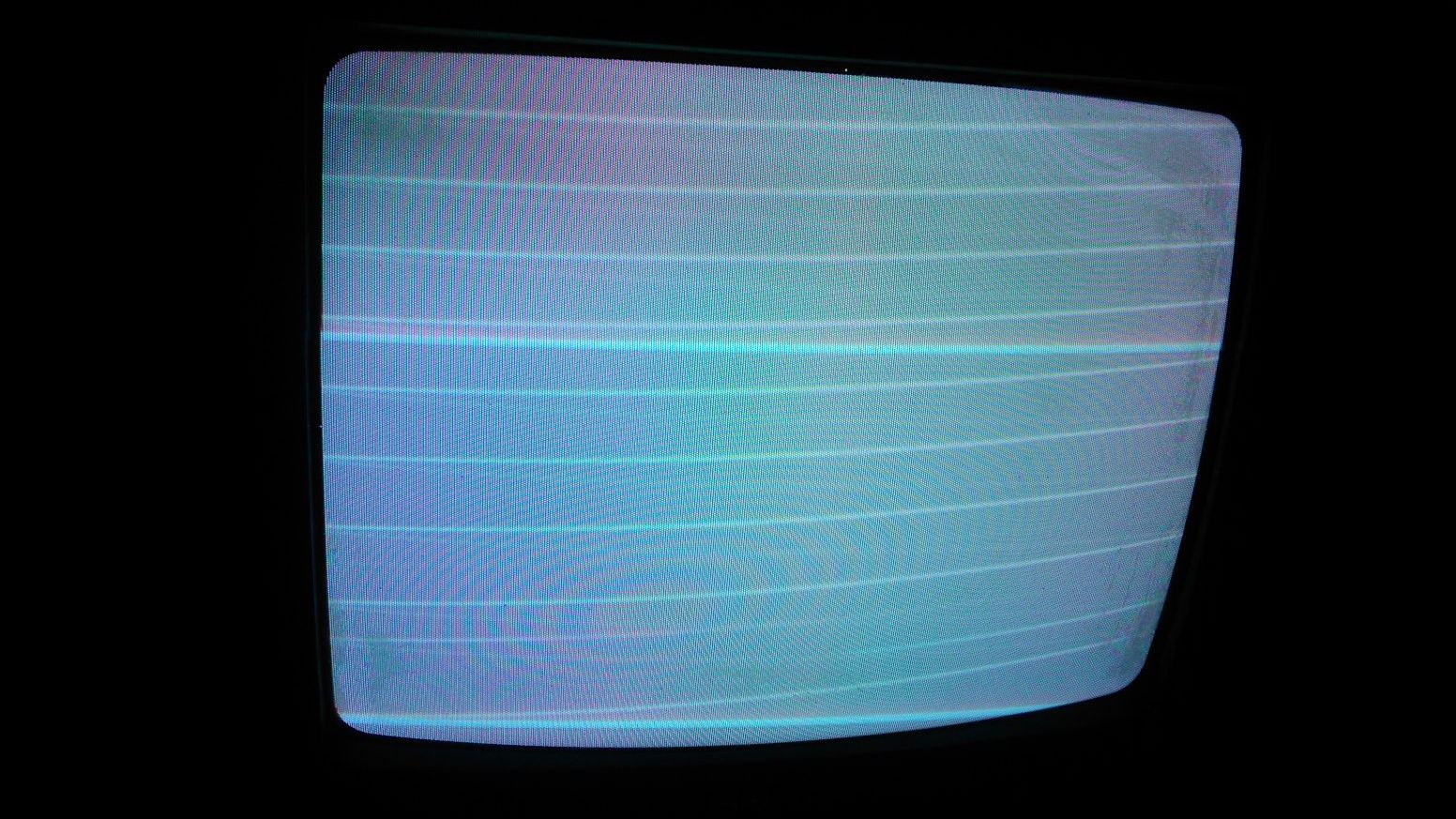

Преди няколко дена при поредното включване на тази малка антика, възникна проблем с възпроизвеждането на образа. Излязоха хоризонтални линии на бял фон (прикрепям снимка, показваща това). След няколко секунди работа се самоизключва. Предположих, че е от вертикалния усилвател (IC501), но въпреки подмяната му, те останаха. Също ще Ви прикрепя и схемата на телевизора. Работата е там, че не разбирам много от телевизионна техника (падам си повече аудиофил ) и се нуждая от помощта Ви - всякакви предложения са добре дошли. Ще се постарая да направя измервания на контролните напрежения  и да ги сравня с тези в схемата (доколкото това е възможно предвид лошото качество на сканираното копие).

sharp_14r2_14r2b.pdf

Редактирано 30 декември 201510 г. от Радослав Иванов (преглед на промените)

Виж захранването на видеоусилвателя. Не знам какво наричаш "вертикален".

Видео образът се усилва по вертикала и хоризонтала (иначе щеше да е една точка в средата, като след това се синхронизират). Захранването и на двата е в нормата (напреженията в изводите им са съобразно схемата). Започвам да си мисля че проблемът е някъде около синхронизатора... Идеи?

Да го занесеш в сервиз. Явно си тотално некомпетентен. И нищо не ти е ясно.

Хахахах!! Дали?
Оказа се, че е изплякал малоумния дросел. Причината - скапаният навик на човека да прави нещата компактно. Предпоставката- напреженията в B+ видео изхода бяха от порядъка на 1 волт, а в колекторите на транзисторите трябва да са >100V. Движейки се назад по веригата стигаме до елемент L851, чието съпротивление, не е 1 Ом, а >200кОма, или пък не трябва да е така... не знам, те некомпетентните са така.

Най-педерасткото в цялата ситуация е, че не може да се прочете колко Хенрия е елементът поради размазаното изображение. Пък и не намирам справочник с цветните кодове на индуктивностите. Ако може поне с това да ми помогнете или пък да го водя на сервиз, както ме посъветвахте да не вземе да остане гладен сервизния техник, може пък да разполага с осцилоскоп и да може да определи стойността на елемента.

Най-забавното в цялата ситуация е как в български форум ти обясняват колко си некомпетентен при положение, че в началото си пояснил, че не си специалист в телевизорната техника, а и личното справяне с ремонта на телевизора има чисто научно съображение, защото имам друг телевизор, с който да го заменя, но къде отиват упражненията.
