Здравейте,

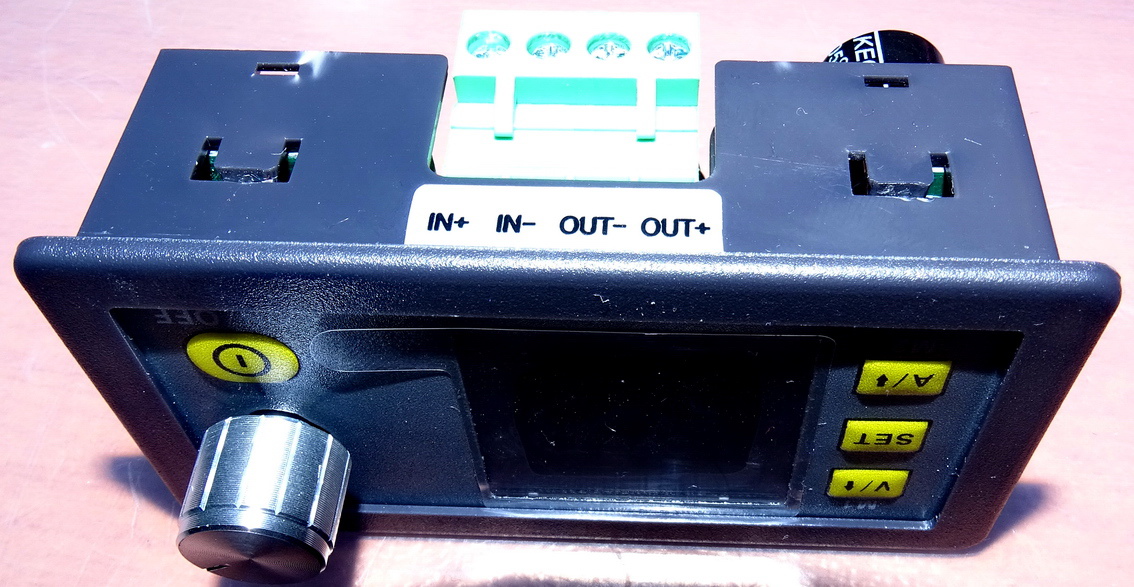

Наскоро се сдобих с една джаджа, която се води "програмируем понижаващ захранващ модул" модел DPS5005.
https://www.banggood.com/DPS5005-50V-5A-Buck-Adjustable-DC-Constant-Voltage-Power-Supply-Module-Integrated-Voltmeter-Ammeter-p-1062473.html
Свързах го към импулсен захранващ блок S-250-48.
https://vikiwat.com/impulsen-zahranvasht-blok-s-250-48-48-v-55-a-260-w-bg.html

При първото включване беше настроено на 5,2 V и 5A и като замерих с мултицет наистина на изхода показваше 5V.

При второто вкючване го настроих на 12V и 2,4 А и в момента в които натиснах бутона, за да попаде този ток на изхода, то умря! Без да съм слагал никаъв товар. Нямаше нищо на изхода! Не се чу нито пукане, нито изпуши нещо....Просто си умря и по никакъв начин не мога да го пусна повече. Като го включа наново към  захранващ блок S-250-48, той автоматично се самоизключва от защитата му. Замерих с мултицета и установих, че IN+ , OUT + и OUT - дават накъсо.

 Въпросът ми е, има ли начин това чудо да се поправи? Дали изобщо подлежи на поправка? И ако може да ми препоръчате някой, който би опитал да го поправи срещу заплащане?

Предварително ви благодаря за вашите отговори!



А какво си сложил на изхода ?

Захранването тръгва ли, без лабораторното захранване ?





Снимай го вътре

преди 3 часа, Atanas Pachov написа:

А какво си сложил на изхода ?

Захранването тръгва ли, без лабораторното захранване ?





На изхода нямаше нищо, когато спря да работи. Всъшност с натоварване така и не съм го пробвал... само като промених волтажа и амперите и спря да работи
А захранването S-250-48 си работи - мерих го с мултицета, прави си точно волтовете и с товар го пробвах.... но тази пущина умря изцяло!

преди 2 часа, simtech написа:

Снимай го вътре

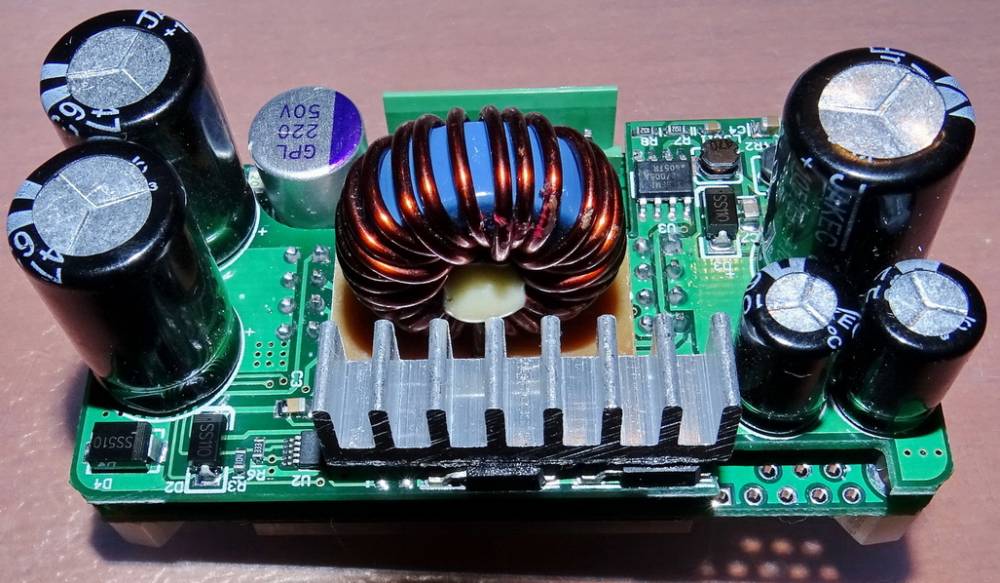

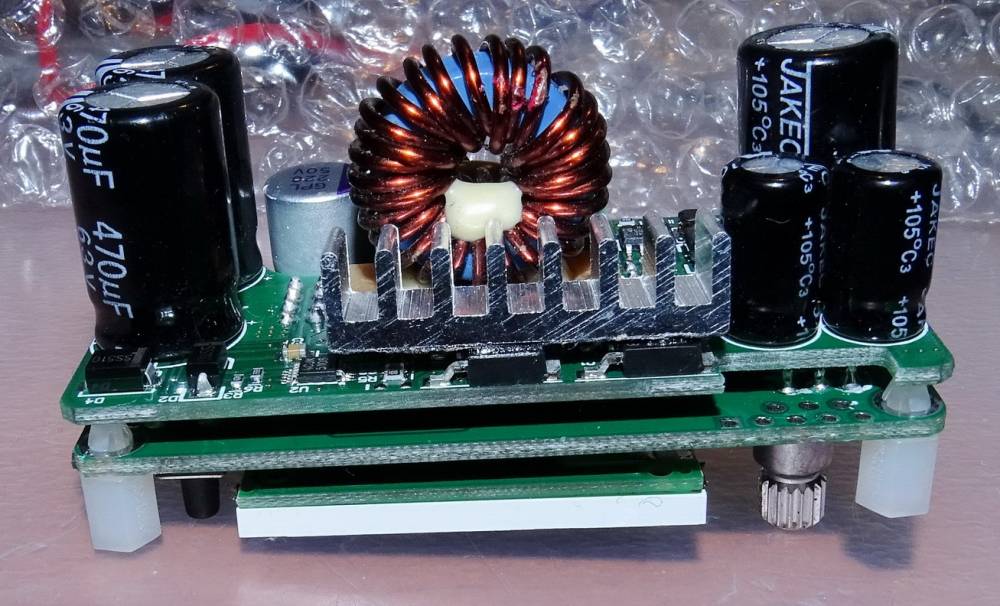

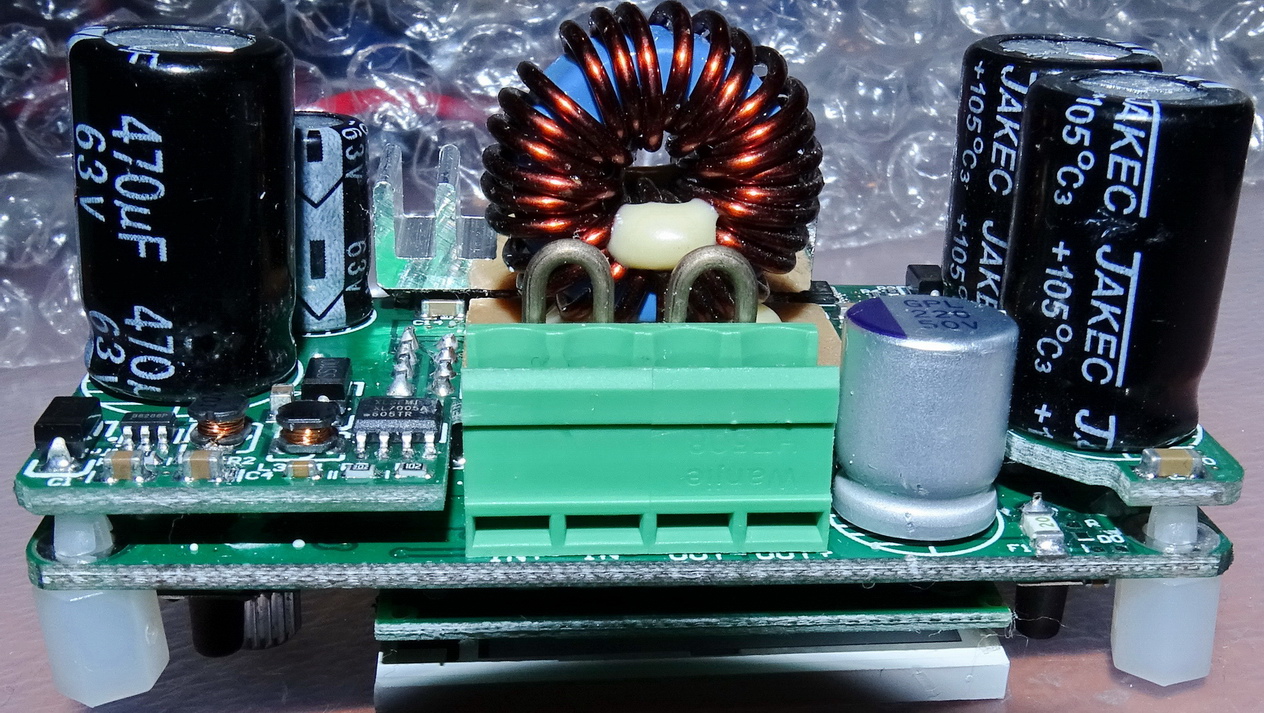

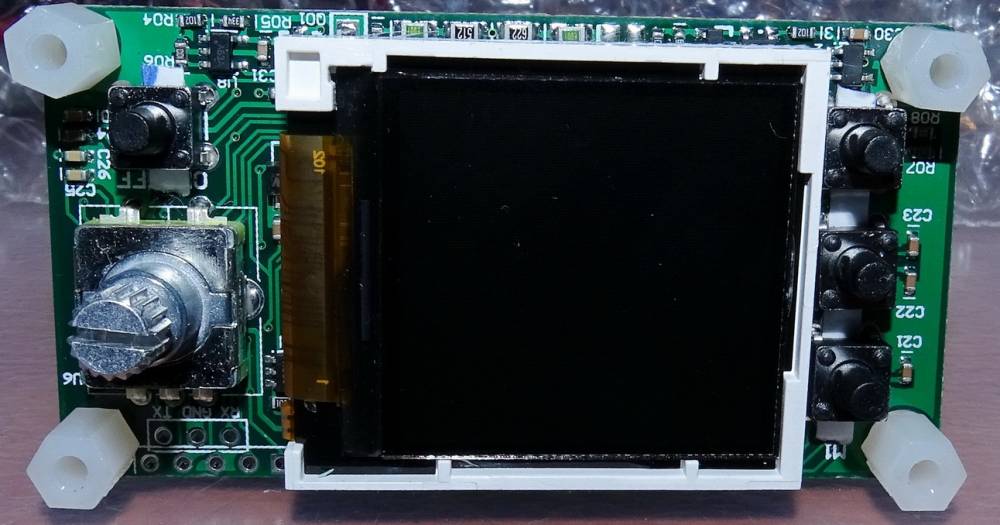

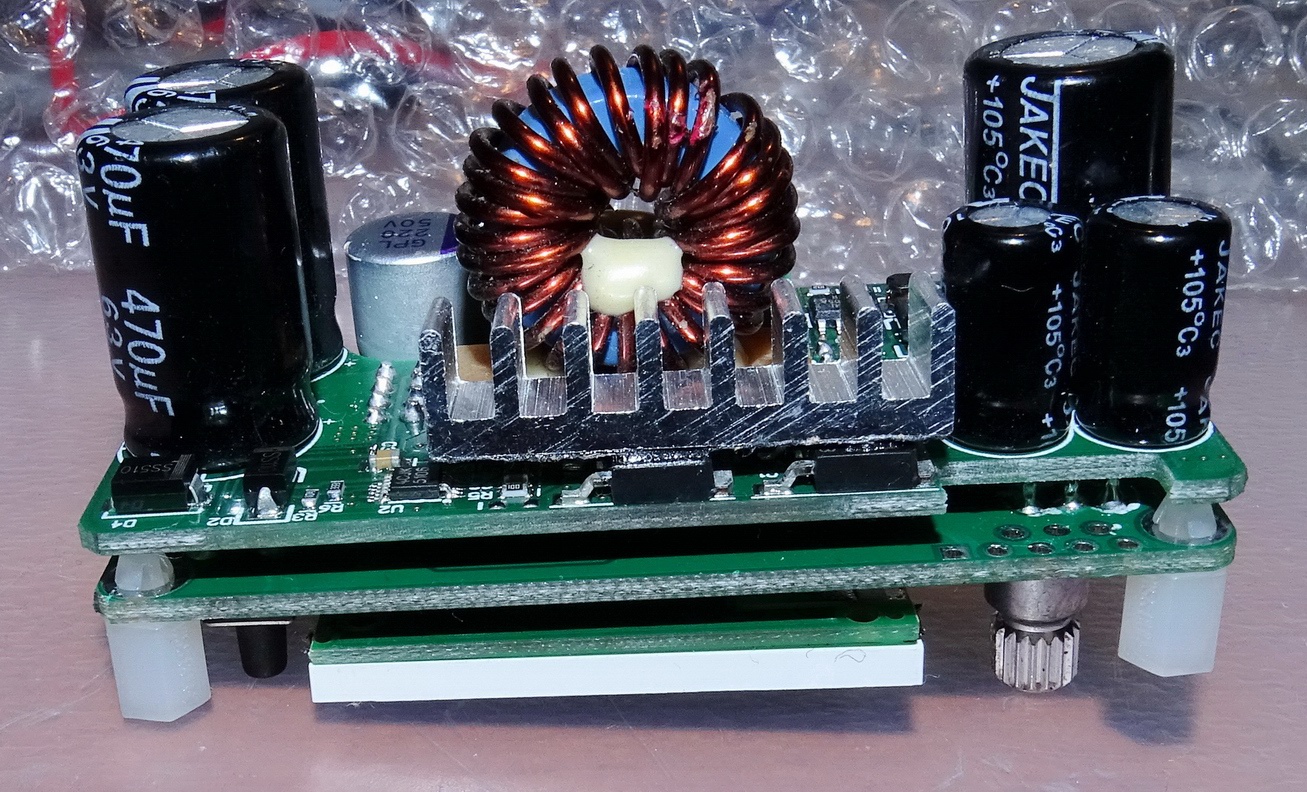

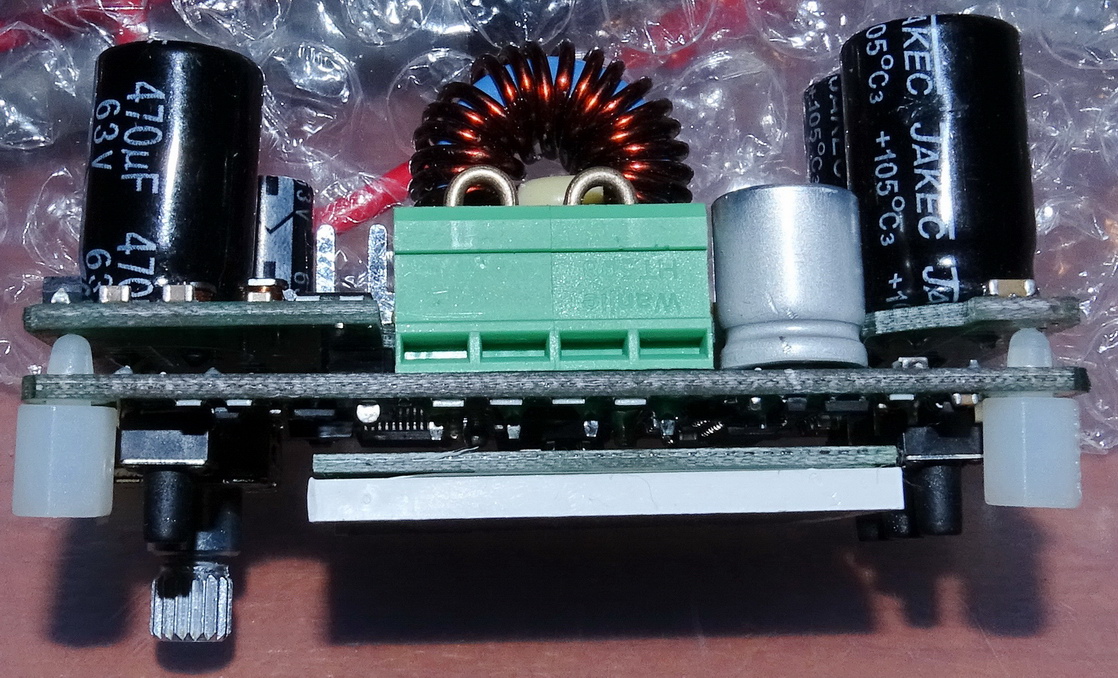

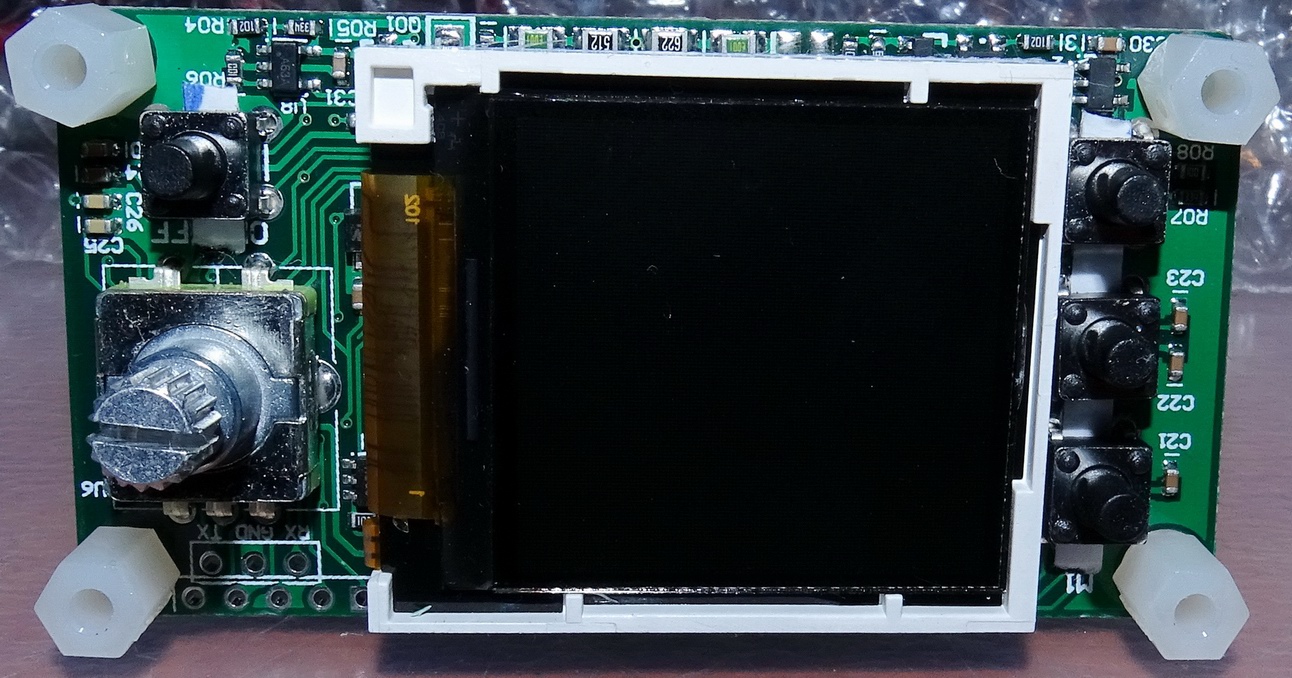

Ето снимки отвътре...

Ти снимаш, но то на няколко нива и нищо не се вижда. Проследи къде е свързан OUT-а и къде IN-а и снимай. Вземи го разглоби малко.
Тези неща нямат схема и без визуална информация няма как да ти помогнем.

преди 1 час, simtech написа:

Ти снимаш, но то на няколко нива и нищо не се вижда. Проследи къде е свързан OUT-а и къде IN-а и снимай. Вземи го разглоби малко.
Тези неща нямат схема и без визуална информация няма как да ти помогнем.

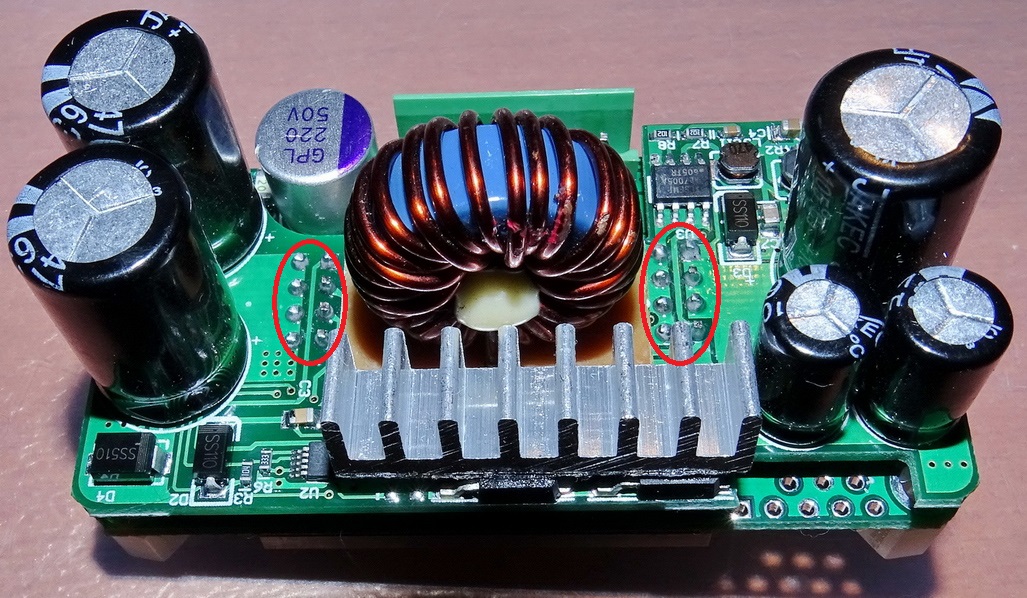

И трите платки са запоени една за друга с общо 16 крачета (заградил съм ги в червено) Не съм толкова добър с поялника...., а те са доста наблизо едно от друго - цялата широчина на платката е малко над 3 см
Аз не бих могал да го разглобя повече от това, което е в момента.

преди 24 минути, krasy76 написа:

И трите платки са запоени една за друга с общо 16 крачета (заградил съм ги в червено) Не съм толкова добър с поялника...., а те са доста наблизо едно от друго - цялата широчина на платката е малко над 3 см
Аз не бих могал да го разглобя повече от това, което е в момента.

Лабораторният ти модул е понижаващ DC-DC конвертор. Между входа и изхода стоят транзистори най-вероятно. Без да се разглоби и да се измери няма как да се ремонтира. Спойките се махат с помпа за припой.

Редактирано 4 юни 20179 г. от Гост (преглед на промените)

А има ли вероятност да се е повредил от захранването S-250-48 ? Според мен то си работи нормално, но аз много не разбирам и не знам как бих могал да го проверя?
Мисълта ми е, ако поръчам нов такъв модул, да не изгори и той по същия начин веднага, ако причината е в AC-DC захранването? Някаква защита ли да му сложа... ддз и аз...
Или просто съм изтеглил късата клечка с тази китаска щуротия DPS5005 и си е била дефектна от самото начало? Това ми се иска да мога да установя - поне причината.

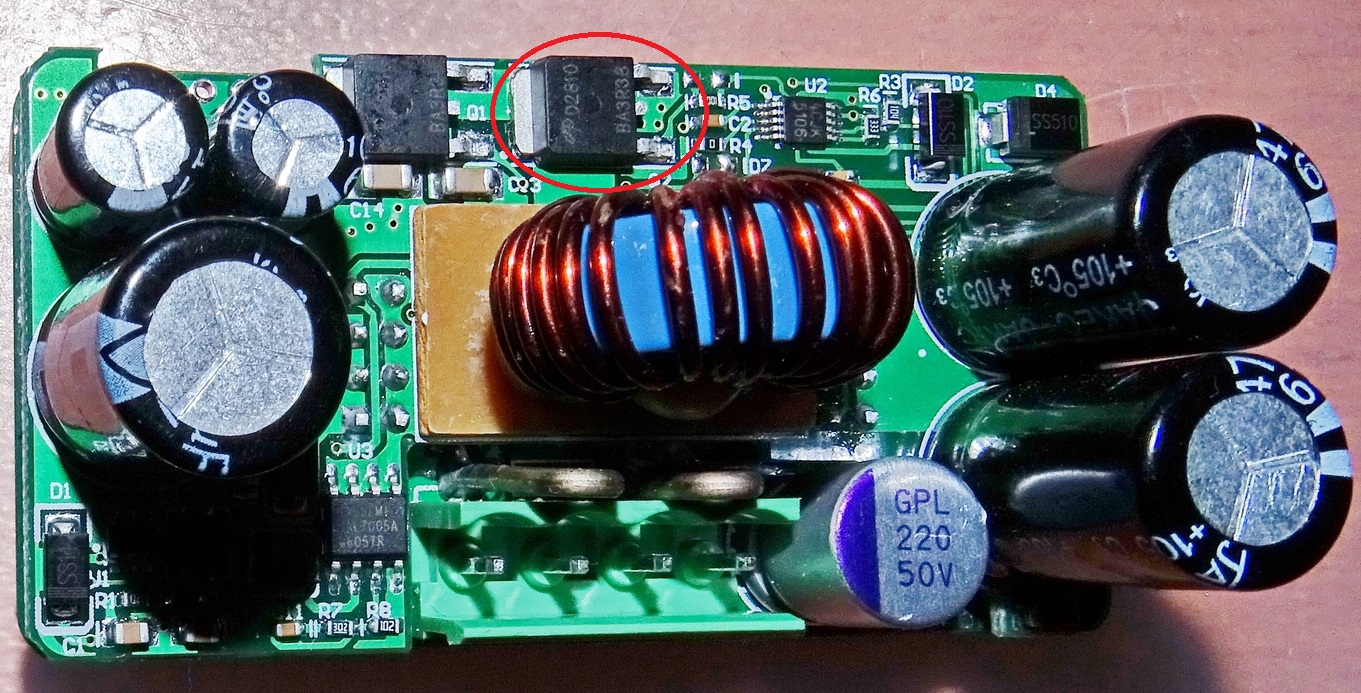

Мисля, че този транзистор е заминал, но нямам идея как се сменя това чудо.
Целият е залепен на платката...
