Здравейте !

Обвивката на кабела и сърцевината му са пречупени от многократно сгъване
между два прозореца.
На екрана излиза текст LNB - късо съединение (или нещо подобно)
С леко наместване на пречупеното място, предаването тръгва.

Предвидих извивка, за да има хлабина, но явно е била малка.
Следващия път ще навия кабела на пружина.

Мисля да го срежа пречупената място, да свържа здраво
отделните проводници и да ги изолирам.
Не виждам ясно как е устроен кабела вътре
и затова имам 2 въпроса :

1. Как е устроен кабелът - коаксиален - едножилен в средата и оплетка отвън
или по-сложно ?
2. Как е устроена връзката на кабела към чинията.
Ако не иска специални клещи и др. редки инструменти,
дали не е по-уместно да махна тоя 1,5 метра кабел до чинията
и да го свържа пречупеното направо в чинията ?
(Резервна дължина има достатъчно)

Моля за съвет или за линк, ако някъде вече е писано по темата !

Предварително ви благодаря !



Кабелът е RG6. Коаксиален, едножилен, с оплетка. Връзва се с конвертора с F-конектор. Няма нищо сложно.

преди 45 минути, Недко написа:

Здравейте !

Обвивката на кабела и сърцевината му са пречупени от многократно сгъване
между два прозореца.
На екрана излиза текст LNB - късо съединение (или нещо подобно)
С леко наместване на пречупеното място, предаването тръгва.

Предвидих извивка, за да има хлабина, но явно е била малка.
Следващия път ще навия кабела на пружина.

Мисля да го срежа пречупената място, да свържа здраво
отделните проводници и да ги изолирам.
Не виждам ясно как е устроен кабела вътре
и затова имам 2 въпроса :

1. Как е устроен кабелът - коаксиален - едножилен в средата и оплетка отвън
или по-сложно ?
2. Как е устроена връзката на кабела към чинията.
Ако не иска специални клещи и др. редки инструменти,
дали не е по-уместно да махна тоя 1,5 метра кабел до чинията
и да го свържа пречупеното направо в чинията ?
(Резервна дължина има достатъчно)

Моля за съвет или за линк, ако някъде вече е писано по темата !

Предварително ви благодаря !



Щом имаш достатъчно излишен кабел както си написал, махаш късото парче (1,5м) сваляш F-конектора от него и погледни как е направено преди да го завиеш на останалата дължина на кабела. Жилото трябва да не се опира никъде по корпуса на F- конектора. Сега вече при изключен приемник завиваш F-конектора  към конвертора като прилагаш малко сила да вкараш първо жилото на кабела и чак тогава го завиваш. Значи - жилото(средния дебел проводник трябва да е по дълъг около 6-7 мм повече отколкото изолацията и ширмовката. Ширмовката да е заголена за да се завие по вътрешната страна на резбата във F-конектора. Всичко се прави много лесно със макетно ножче. След това включваш приемника и не трябва да имаш никакви проблеми. Коаксиален кабел не се пречупва така, както ти си направил. Това са елементарни правила в техниката, другарю! Успех от мен и приятна седмица на теб и фамилията!

преди 31 минути, Колев60 написа:

Щом имаш достатъчно излишен кабел както си написал, махаш късото парче (1,5м) сваляш F-конектора от него и погледни как е направено преди да го завиеш на останалата дължина на кабела. Жилото трябва да не се опира никъде по корпуса на F- конектора. Сега вече при изключен приемник завиваш F-конектора  към конвертора като прилагаш малко сила да вкараш първо жилото на кабела и чак тогава го завиваш. Значи - жилото(средния дебел проводник трябва да е по дълъг около 6-7 мм повече отколкото изолацията и ширмовката. Ширмовката да е заголена за да се завие по вътрешната страна на резбата във F-конектора. Всичко се прави много лесно със макетно ножче. След това включваш приемника и не трябва да имаш никакви проблеми. Коаксиален кабел не се пречупва така, както ти си направил. Това са елементарни правила в техниката, другарю! Успех от мен и приятна седмица на теб и фамилията!

Допълнено:

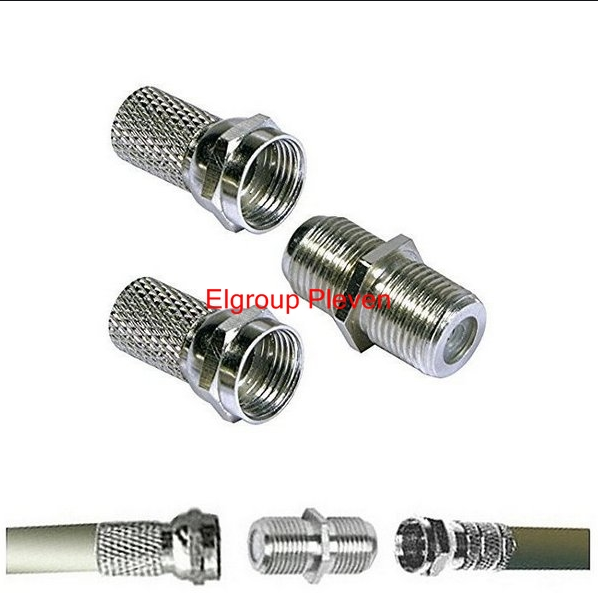

Ако F-конекторът ти е шестограм в задната си страна, това значи, че ще трябва да си закупиш нов ,стандартен F-конектор, който не е пригоден за кримпване с клещи , такъв, посочен на картинката от (2 шаг)



Не съм го пробвал, но  има преходи за коаксиален кабел, за прозорец

https://praktiker.bg/bg/Kabeli/KOAKSIALEN-KABEL-VRATA-PROZORETz-EMOS-S5378/p/484773

преди 9 часа, Колев60 написа:

Коаксиален кабел не се пречупва така, както ти си направил. Това са елементарни правила в техниката, другарю!

Благодаря !
Вероятно сбърках, като написах, че аз съм го правил.
Твърде ми е непознато. Техниците от Булсатком ще са го правили.

Аз имах работа с този кабел, само, колкото да го закова по стени и по ъгли, за да заобиколи една врата
по най-културния и ненатрапчив начин.

Сега ще го направя за образец ))


Прави се дупка през дограмата ако е дървена или през околната монтажна пяна ако е алуминиева или пластмасова и кабелът минава през нея. Може да се снади с муфа и F конектори, а ако има излишен кабел да се пусне без такава снадка.

Ако не ти се занимава да разместваш кабелите и тнт, можеш да срежеш прекъснатото място и да направиш снадка там. Силно ти препоръчвам да му удариш едно тиксо отгоре, за да не влиза вода. При мен една такава снадка с времето се окисли и започна да правиш лош контакт, но като я смених и сложих тиксо стана "вечно"



Да ви споделя какво излезе ...

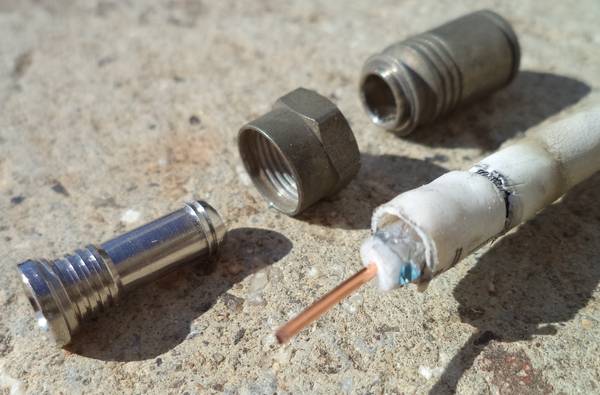

Местните техници са сложили нещо леееко по-различно от горепоказания F-конектор
и не беше толкова лесно и просто да наместя чарковете в кабела
щото не се "запрята" ширмовката навън
а се набива една тръбичка със заострен ръб направо между слоевете с фолио и оплетка.
Вероятно, по идея се прави с инструмент, различен от клещи и чукче
но аз успях донякъде и с тях, поне докато преценя, че прави стабилен контакт.
Остана под 1 мм луфт, недосъбрани докрай елементи, но контактуващите повърхности са в пъти повече,
така, че телевизора си приема сериалите, барабар със звука ...
