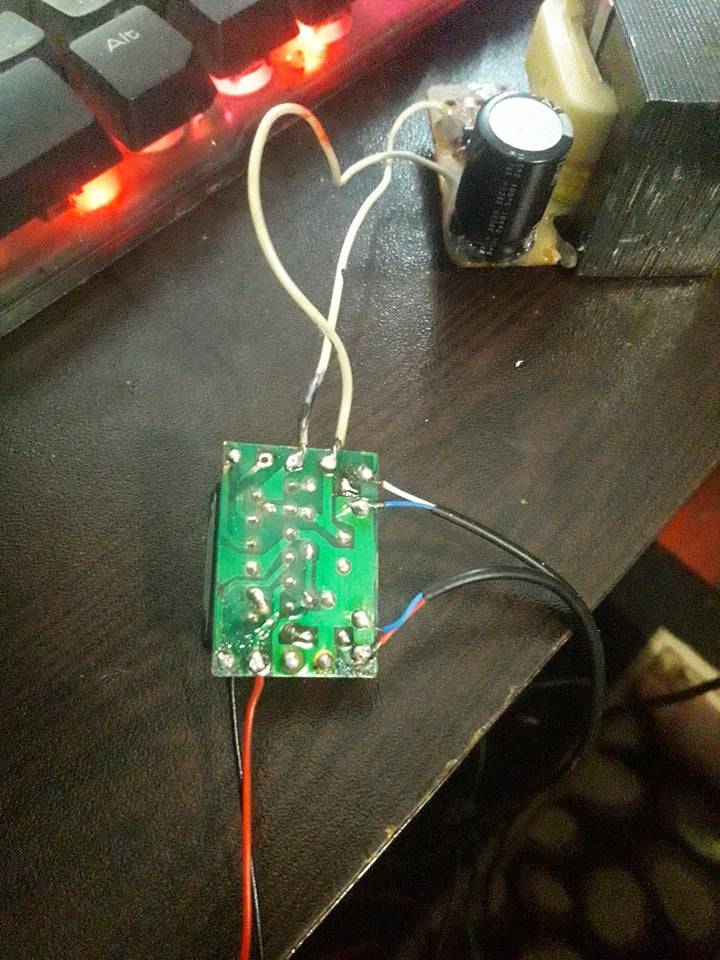

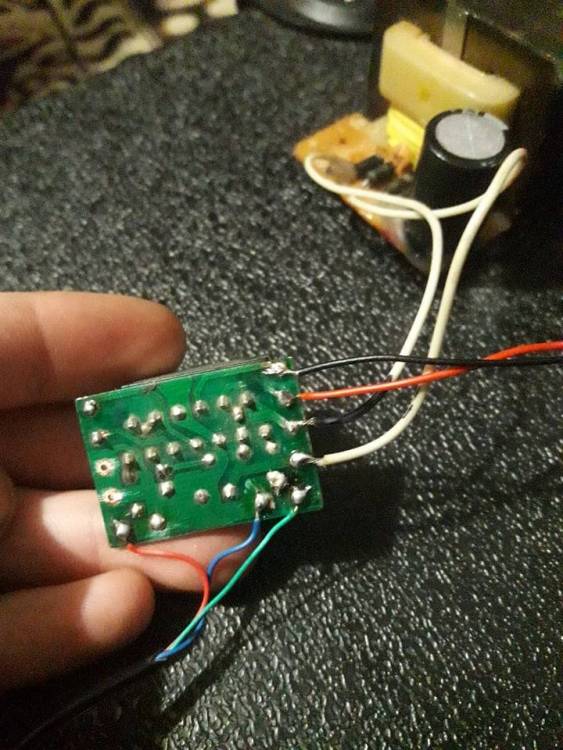

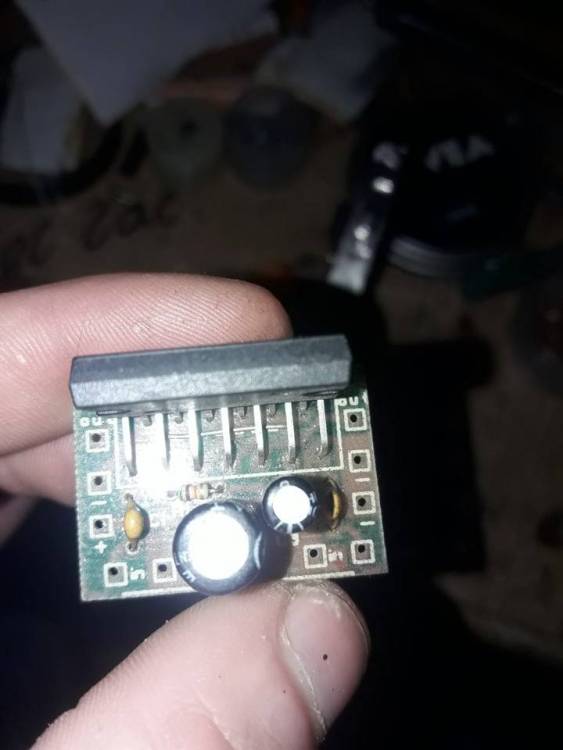

Здравейте моля за малко помощ закупих преди 2 дни тази платка усилвател и ги вързах така както ми каза човекът от който я закупих но не тръгва

Въпроса ми е ако нещо е объркано някой запознат да ми каже как да я свържа

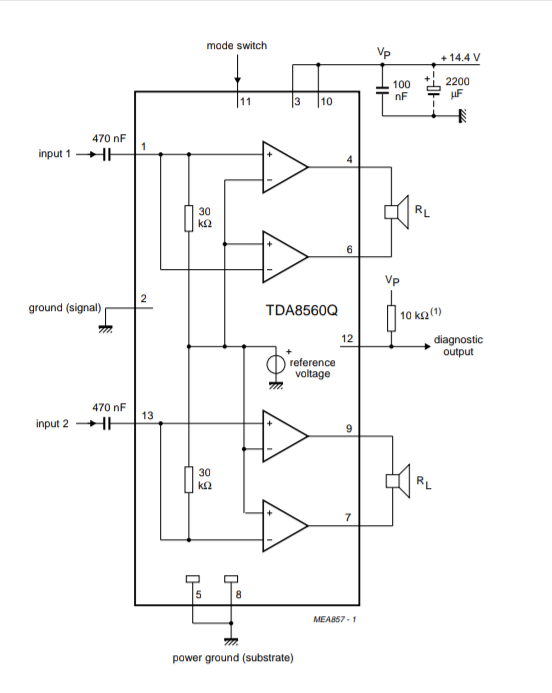

От схемата по - долу ще сверите дали вярно е при вас свързването. Какво напрежение подавате на ИС? Трансформатора който използвате на снимката който се вижда е крайно недостатъчен по мощност за тази ИС. Задължително е и монтиране на радиатор на ИС!

12V 1A

С тоя траф макс 2 по 5 вата.

Разпои кабелчетата,където има калай там да сложиш кабелите и като се чуе звук  запоявай там.

Редактирано 1 април 20206 г. от Филипов
Премахнат ненужен цитат. (преглед на промените)

Серавимчо, спри всякакви опити веднага!

Седни и нарисувай схема, на това което си свързал към момента и я дай тука. Може и с криви линии, на ръка.

Предполагам нямаш схема към покупката.

Първо схемата трябва да се монтира на радиатор. Ако е работеща и не е прецакана трябва да тръгне от раз дори и с умрелия ти трансформатор. Няма никаква информация за източник на звук, какви колони се свързват и нищо. Някакви снимки дето не се вижда на къде отиват някакви кабели!?!   За какво ще го ползваш този "усилвател".

преди 2 часа, adersa написа:

Разпои кабелчетата,където има калай там да сложиш кабелите и като се чуе звук  запоявай там.

Какво го редактираш този направо го изтрий!

аз знам че трафа е слаб но и с него трябва да тръгне обаче не тръгва и ще се използва за 2 колонки по 15 шата

вата*

работата е там че всичко е както трябва и не тръгва има един много салб ритъм от музика но по скоро е пукане

преди 2 часа, Севим Мариянов написа:

работата е там че всичко е както трябва

От къде го разбра това? Ако няма да отговаряш на въпроси - казвай си!

преди 8 часа, Севим Мариянов написа:

има един много салб ритъм от музика но по скоро е пукане

Дефектирала ИС, този кит от къде е купен? При свързаване на захранването да не е обръщан поляритета?

не е обръщан по принцип незнам от каде е взет от магазин съм го купил аз

ето тук го има същия и е на същата цена https://hit-electronics.com/aktualno/kitove-sglobeni/kit-nchu-2h40w-7754.htm

Свърза ли 3те минуса?

Радиатор имаш  ли?

преди 26 минути, AGD написа:

Свърза ли 3те минуса?

???

"Особеност на схемата е че има 3 минуса: извод 2,5 и 8,които трябва да се изведат с отделни проводници не по къси от 10 см.Също и корпуса на схемата да е на минус."

В началото може без радиатор докато тръгне, за да се мери по-лесно.

Мултицет имаш ли?

да имам на мен точно това  ми е чудно защо са другите 2 минуса ?

Свързвай минусите и дано тръгне.

няма смисъл да ги свързвам те са си на една писта

остава само 1 ще пусна ток директно на интегралата и колоните ще вържа директно към нея ако и така не стане отива в печката и тва е мерси се пак на всички за съветите

Не се прави така...

знам но нищо не остава друго

или ще права друга платка ще намера схема за такаша интеграла

Колко пари даде?

15 лв

Не е много но защо не пита първо?

Няма ли гаранция?

 ми няма нито гаранция нито нещо на което да е нарисувано как да се свурже

същия кит не сглобен е 5лв лв а сглобен е 15.50лв  а примерно сглабането му става за 10 минути незнам тия хора как ги мислят тия работи

Редактирано 2 април 20206 г. от Севим Мариянов (преглед на промените)

преди 2 часа, Севим Мариянов написа:



или ще права друга платка

Няма нужда от друга платка, ако е свързана правилно по схема и не работи е дефектирала ИС, тоест нея трябва да смените. Тези ИС са силно чувствителни от обръщане на поляритета и от късо на изхода. Също така не звучат добре, още по - малко на трансформатор който е наличен. Ако споделите за какво се прави това крайно стъпало, с каква цел може да се предложи нещо по подходящо.

преди 9 минути, Севим Мариянов написа:

 ми няма нито гаранция нито нещо на което да е нарисувано как да се свурже

Няма гаранция, може да го купиш дефектен - с изгоряла ИС по време на теста преди продажба и няма какво да направиш - пиеш една студена вода.

по принцип не е за нещо конкретно търся си занимавка имам 2 колони 8 инча с пиезо над тях и искам да го сложа вътре в тях  един вид да са активни

преди 1 минута, Севим Мариянов написа:

по принцип не е за нещо конкретно търся си занимавка имам 2 колони 8 инча с пиезо над тях и искам да го сложа вътре в тях  един вид да са активни

С каква мощност са високоговорителите?
