Здравейте реших да си поиграя и да видя защо старият телевизор не тръгва. Включва се но екрана изобщо не светва или премигва.

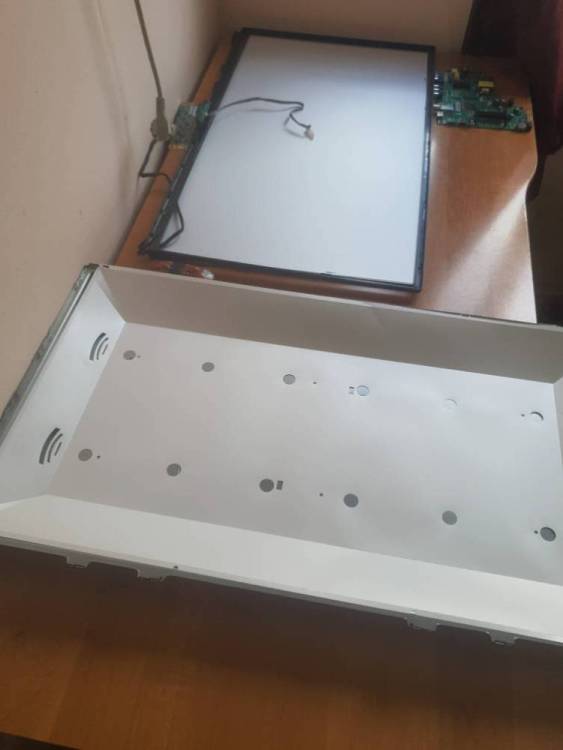

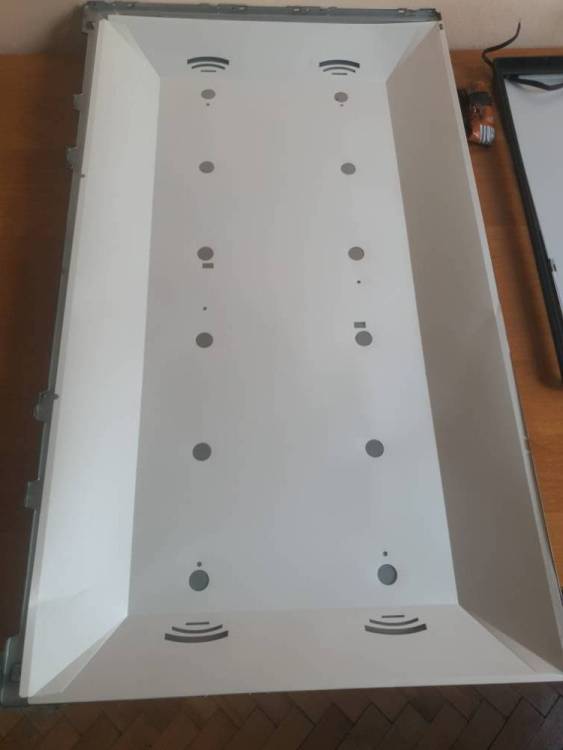

Предположих, че проблема е от диодната лента. Разглобих го много внимателно и свалих лентата. Но преди да поръчам нова имам 2 въпроса и искрено се надявам за малко помощ.

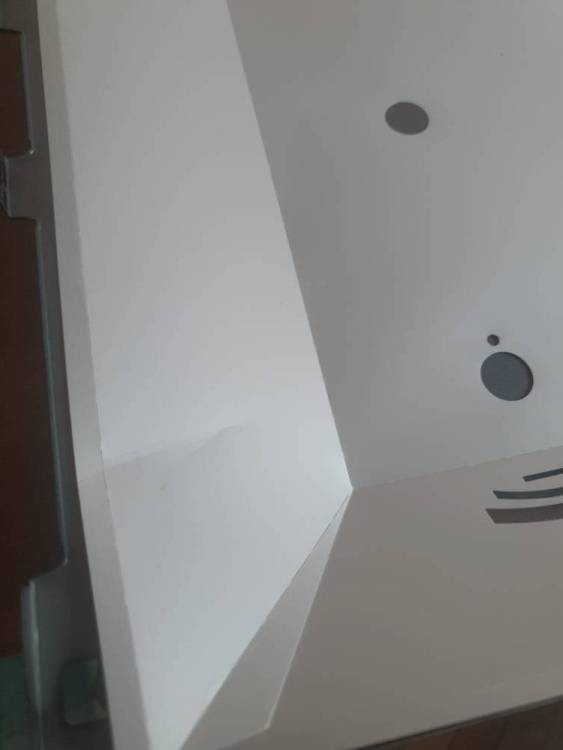

1. Последният лист който отразява светлината видях, че има 2 леки чупки. Още преди да го разглобя беше така. И това голям проблем ли е ?

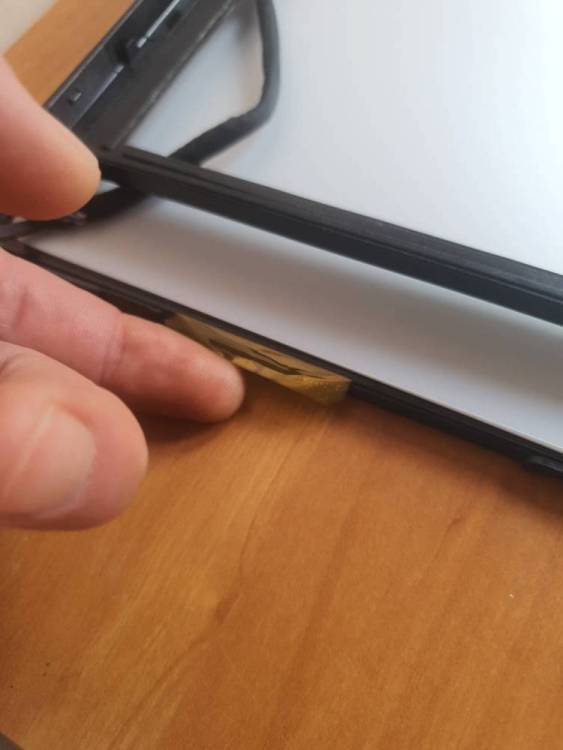

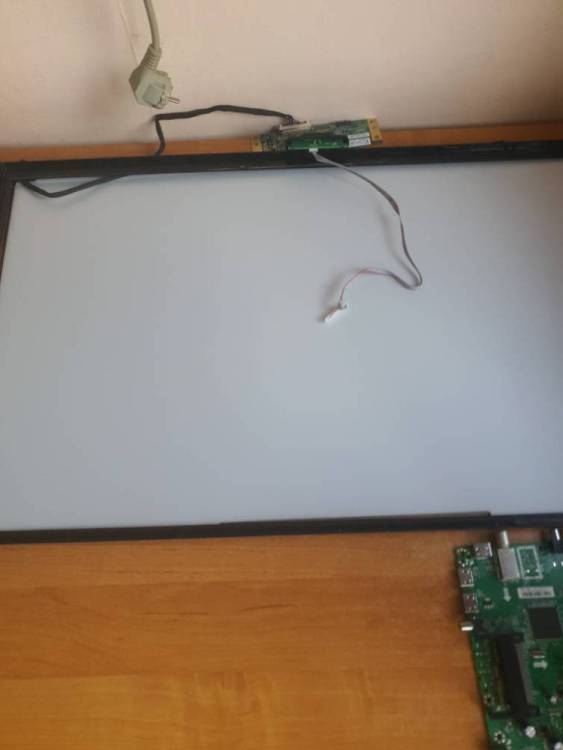

2. От Lcd панела от едната страна излизат 3 лентови кабела или поне приличат на такива. Ще кача снимки. Те няма къде да се включат. Просто бяха отстрани загънати на доло. Каква функция играят и трябва ли някъде да се допрът ?

Хоби ми е да разглабям неща. Особено такива които никога не съм отварял. И съчетавам приятното с полезното. Но някои неща без чужда помощ са невъзможни.

Благодаря предварително.



преди 1 час, Ndishev написа:

Предположих, че проблема е от диодната лента

Колко всичко диодни ленти има? Преди да се набеди подсветката, се проверява дали останалото работи, т.е. дали има образ. Става. като се гледа отстрани под 45 градуса 9или отпред отблизо и с една по-силна светлина в стаята, става и със слънчева светлина. Ако няма образ, тогава се започва от захранването!

преди 1 час, JKirilov написа:

Колко всичко диодни ленти има? Преди да се набеди подсветката, се проверява дали останалото работи, т.е. дали има образ. Става. като се гледа отстрани под 45 градуса 9или отпред отблизо и с една по-силна светлина в стаята, става и със слънчева светлина. Ако няма образ, тогава се започва от захранването!

Гледах под различни ъгли и светлина. Светих с фенер и на слънце но не виждам образ. По захранващият блок не виждам нищо не редно. Няма нищо нагоряло. Всички кондензатори са здрави. И при включване диода светва в зелено, както трябва.

Взех 6 волта зарядно и с кабел подадох ток на всеки един диод. Но нито един не искаше да светне. А не ми се вярва да изгорят всичките.



Намираш схема на захранващия блок и проверяваш всички напрежения дали са в норма.

преди 4 часа, JKirilov написа:

Намираш схема на захранващия блок и проверяваш всички напрежения дали са в норма.

Добре благодаря, ще потърся. Ако всичко е наред тогава ще премина към лед лента.

Не, няма да пипаш никакви ленти, само ще го дочупиш!

преди 8 часа, JKirilov написа:

Не, няма да пипаш никакви ленти, само ще го дочупиш!

Лошото е че няма никъде в интернет схема. Проверих стотици сайтове, но за съответният модел няма нищо.

А защо да го дочупя ? Мисля, че както следва слагам лентата, после редя останалите листа (по-същият ред) и слагам lcd панела и рамката. И накрая зглобявам отзад.

Поне така си мисля. Знам, че не е лесна работа и пипкава. Но щом успях да го разглобя.

И другото е че ако викна майстор да го зглоби може да се окаже, че съм згафил и съм наранил някой лист или lcd. И само ще си дам парите.

И благодаря за кореспонденцията и бързите отговори!

""Лошото е че няма никъде в интернет схема. Проверих стотици сайтове, но за съответният модел няма нищо. ""

Това значи, че не си проверил както трябва или не си написал какво точно ти трябва.

Гледам, по темата участие е взел само JKirilov - защо не го помолиш той да ти я изтегли и пусне в следващия пост.

И другото е че ако викна майстор да го зглоби може да се окаже, че съм згафил и съм наранил някой лист или lcd. И само ще си дам парите

За какво ти е майстор, след като сам си се хванал да го ремонтираш?      Цената на телевизора е под 200 лева

Трябваше да пуснеш снимки на платките в по голям размер а не на коритото(капака) на телевизора. Теи си имат номерация и по нея можеш да намериш всяка една от тях.



преди 57 минути, Kolev72 написа:

""Лошото е че няма никъде в интернет схема. Проверих стотици сайтове, но за съответният модел няма нищо. ""

Това значи, че не си проверил както трябва или не си написал какво точно ти трябва.

Гледам, по темата участие е взел само JKirilov - защо не го помолиш той да ти я изтегли и пусне в следващия пост.

И другото е че ако викна майстор да го зглоби може да се окаже, че съм згафил и съм наранил някой лист или lcd. И само ще си дам парите

За какво ти е майстор, след като сам си се хванал да го ремонтираш?      Цената на телевизора е под 200 лева

Трябваше да пуснеш снимки на платките в по голям размер а не на коритото(капака) на телевизора. Теи си имат номерация и по нея можеш да намериш всяка една от тях.



В интернет не намерих но всъщност аз не знам по-кой номер да търся. Звънях на КСП Електроникс, но нямат схема.

Дори да не успея, важното е че съм опитал и ще науча нещо ново.

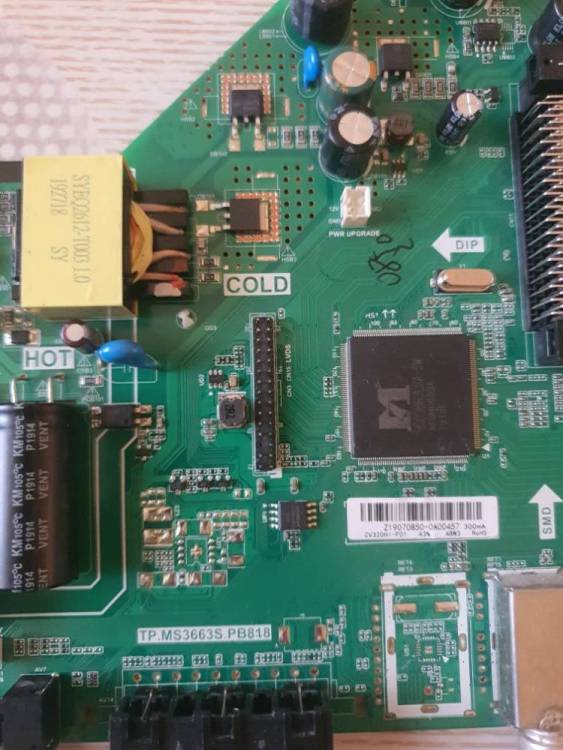

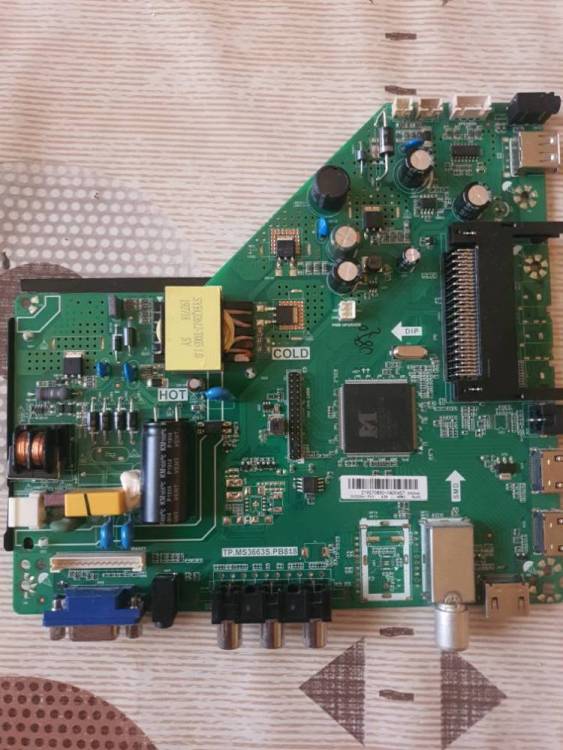

Да и ще помоля JKirilov ако е възможно да намери схема. Аз ще кача снимка на основната платка.

Отново благодаря за всеки коментар. Наистина ми е от голяма помощ!



Какво да се коментира евтино китайче? Дали е подсветка се разбира веднага с прост мултицет. Измерва се напрежението на куплунга към нея. Ако е прекъснала е доста по-високо от нормалното.

На самите ленти имаш надписи - виж какво пише. Сменят се комплект и телевизорът става като нов. От КСП съм купувал такива. Направо с лентата при тях.

преди 32 минути, Филипов написа:

Какво да се коментира евтино китайче? Дали е подсветка се разбира веднага с прост мултицет. Измерва се напрежението на куплунга към нея. Ако е прекъснала е доста по-високо от нормалното.

На самите ленти имаш надписи - виж какво пише. Сменят се комплект и телевизорът става като нов. От КСП съм купувал такива. Направо с лентата при тях.

Просто ми трябваше евтин телевизор за двор. Като го купувах беше 330лв и беше в бюджета.  Също така от КСП намерих точните ленти. Но е хубаво както каза JKirilov първо да измеря напрежението. Понеже проблема може да се окаже, че не е от лентите.

Къде е проблемът е очевадно. А за да трае повече се намалява токът през диодите. Тези са хептен лесни - през сервизно меню. Backlight от 30 до 50.

преди 19 минути, Филипов написа:

Къде е проблемът е очевадно. А за да трае повече се намалява токът през диодите. Тези са хептен лесни - през сервизно меню. Backlight от 30 до 50.

Добре а може ли до споделите според Вас къде е проблема ? Както казах не разбирам и пробвам, ако стане стане. Ако не тръгне ще съм научил нещо ново.

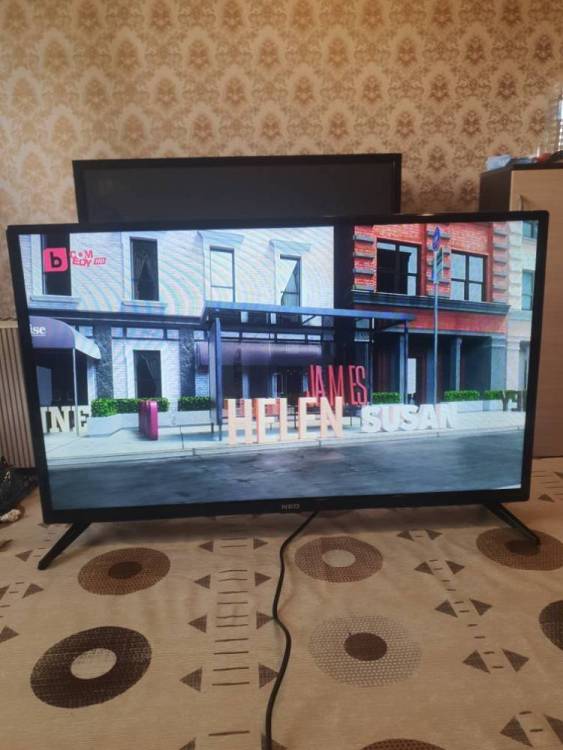

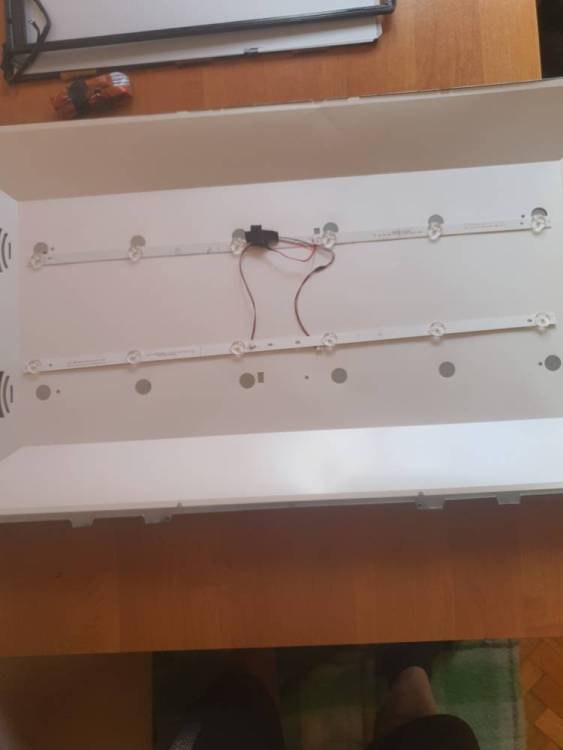

Много съм горд от себе си и искам да се похваля. Успях да сменя лентата и подкарах телевизора. Не съм засегнал нищо от и под lcd панела. И да лед лента се оказа.

И благодаря на всички за помощта!
