Добър ден.

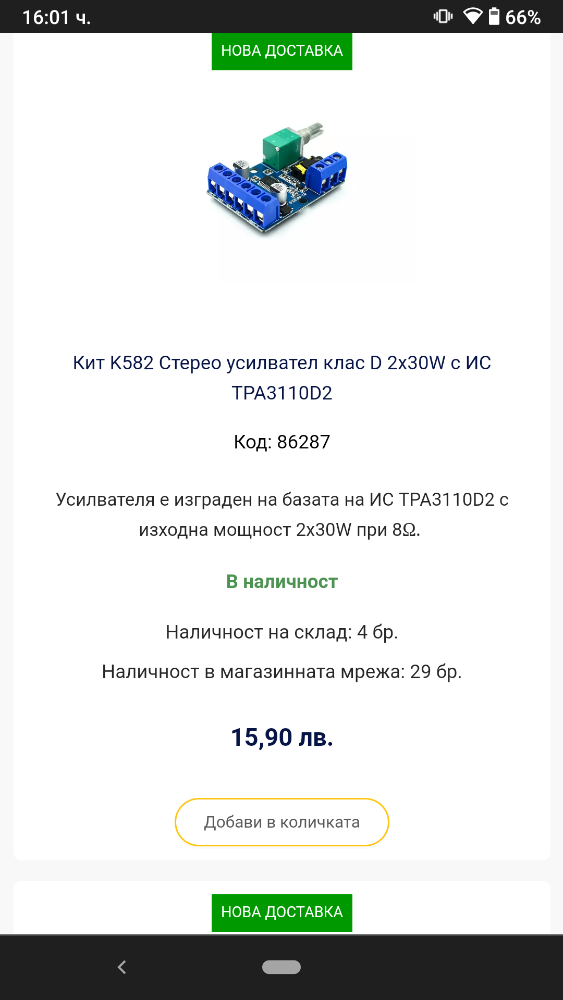

Искам да попитам, какво би се случило ако към усилвателя на снимката вържа 2 говорителя 60W 4ома?

преди 1 час, Ivan.ka написа:

Добър ден.

Искам да попитам, какво би се случило ако към усилвателя на снимката вържа 2 говорителя 60W 4ома?

Какво ще стане когато бъдат включени 4ома високоговорители зависи от захранването и изходните бобини на филтъра.



преди 1 час, Ivan.ka написа:

Искам да попитам, какво би се случило ако към усилвателя на снимката вържа 2 говорителя 60W 4ома?

Какво ли да се случи?Ще си свири.Щом на 8 ома усилвателя е 2 по 30 вата,с 4 омови говорители,ще е около 2 по 40 вата.

преди 14 минути, Димитър 59 написа:

Какво ли да се случи?Ще си свири.Щом на 8 ома усилвателя е 2 по 30 вата,с 4 омови говорители,ще е около 2 по 40 вата.

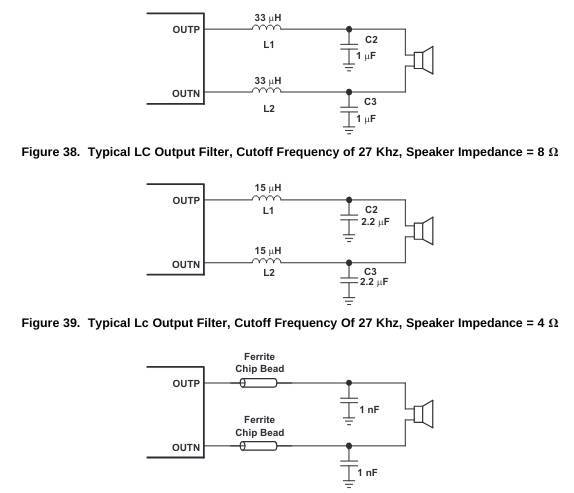

НЧУ е ClassD ,не е A-B ,та ако е с 33μH бобини на изхода и свърже 4 ома високоговорители със захранване 16-18V няма да свири дълго.

преди 2 минути, AAUUXX написа:

няма да свири дълго

- докато в корпуса на 3110 се появи "цъфка" 😎

преди 51 минути, AAUUXX написа:

НЧУ е ClassD ,не е A-B ,та ако е с 33μH бобини на изхода и свърже 4 ома високоговорители със захранване 16-18V няма да свири дълго.

За пореден път показваш,че не разбираш какво говориш.Какво общо имат бобина на изхода,с успореден кондензатор,явяващи се пасивен нискочестотен филтър(трите схеми които си дал горе са точно това)?Да не би да искаш да му се чува само баса през говорителите? А иначе ще свири достатъчно дълго за тази малка мощност на усилвателя,стига да не е постоянно на макс.

преди 6 минути, Димитър 59 написа:

Какво общо имат бобина на изхода...

Създават синусоидален сигнал на изхода.

преди 8 минути, Димитър 59 написа:

Да не би да искаш да му се чува само баса през говорителите? А иначе ще свири достатъчно дълго за тази малка мощност на усилвателя,стига да не е постоянно на макс.

Филтъра за модулацията ,пак ще напиша това е ClassD НЧУ ,ако не си го видял.

преди 12 минути, AAUUXX написа:

Създават синусоидален сигнал на изхода.

Не ми пробутвай неща,които не разбираш.С пасивни филтри и изработка на тонколони се занимавам от над 30 години...



преди 12 минути, AAUUXX написа:

Филтъра за модулацията ,пак ще напиша това е ClassD НЧУ ,ако не си го видял.

Къде видя,че този усилвател е нискочестотен? Това че е клас D,не го прави такъв.

преди 2 минути, Димитър 59 написа:

Не ми пробутвай неща,кооито не разбираш.С пасивни филтри и изработка на тонколони се занимавам от над 30 години...



Къде видя,че този усилвател е нискочестотен? Това че е клас D,не го прави такъв.

Нямам против да ти се смеем в темата

преди 1 минута, AAUUXX написа:

Нямам против да ти се смеем в темата

Виж сам в какъв филм се вкарваш.Преди говорителя на тази схема, са ти написали „Low pass filter“.Т.Е. пасивен нискочестотен филтър,който се слага отделно след усилвателя.Той не фигурира в неговия усилвател. През такъв,говорителят ще свири само бас.

преди 4 минути, Димитър 59 написа:

Виж сам в какъв филм се вкарваш.Преди говорителя на тази схема, са ти написали „Low pass filter“.Т.Е. пасивен нискочестотен филтър,който се слага отделно след усилвателя.Той не фигурира в неговия усилвател. През такъв,говорителят ще свири само бас.

В първият си пост схемата е от този усилвател TPA3110D2, защо мислиш съм я постнал ?

Би ли слушал НЧУ с правоъгълен сигнал на изхода и какво би се случило с високоговорителите при такъв сценарии?

преди 1 минута, AAUUXX написа:

В първият си пост схемата е от този усилвател TPA3110D2, защо мислиш съм я постнал ?

Постнал си я,защото някъде си видял,че с такъв усилвател,плюс добавен нискочестотен пасивен филтър,някой е искал да си го използва за субуфър.А човека не пита за това.Той просто иска да си свърже два обикновенни широколентови говорителя.

преди 7 минути, Димитър 59 написа:

Постнал си я,защото някъде си видял,че с такъв усилвател,плюс добавен нискочестотен пасивен филтър,някой е искал да си го използва за субуфър.А човека не пита за това.Той просто иска да си свърже два обикновенни широколентови говорителя.

Ето чети ,или пък продължи да спамиш и излагаш в темата.

https://www.ti.com/lit/ds/symlink/tpa3110d2.pdf

PS: филтъра за субуфер НЧУ е на входа му не на изхода.

преди 45 минути, AAUUXX написа:

Ето чети ,или пък продължи да спамиш и излагаш в темата.

https://www.ti.com/lit/ds/symlink/tpa3110d2.pdf

В първия пост на темата има снимка на кит широколентов усилвател,изпълнен с интегрална схема,без захранване,без пасивен филтър,струващ 16 лева.Отделно се купува захранване. Поставям се на мястото на питащия,викам майстор като теб да ми свърже два говорителя към него.Прекарва ме да сложа отделен бас филтър,струващ повече от усилвателя и резултатът е,че ще слушам само буботенето на баса...,а музиката я няма...Объркал си се тотално.

преди 45 минути, AAUUXX написа:

PS: филтъра за субуфер НЧУ е на входа му не на изхода.

Допълваш поста пак с грешни твърдения.В дадения от теб линк са ти го написали ясно: „TPA3110D2 15-W е стерео усилвател на мощност без филтър от клас D със Speakerguard(защита на говорителя от претоварване)“

преди 4 часа, Ivan.ka написа:

Добър ден.
Искам да попитам, какво би се случило ако към усилвателя на снимката вържа 2 говорителя 60W 4ома?

Ще се случи каквото очакваш от усилвател клас D на Texas Instruments.
Компанията категорично заявява, че подобен импеданс е възможен.

Цитат

The TPA3110D2 is a 15-W Class-D audio power amplifier. It is designed to drive BTL stereo speakers. This
device is able to use inexpensive ferrite bead filters at the outputs while meeting EMC requirements. The
TPA3110D2 can drive stereo speakers as low as 4 Ω and its high efficiency eliminates the need for an external
heat sink.

и още по въпроса.

Цитат

30-W into a 4-Ω Mono Load at 10% THD+N From a 16-V Supply.



Питай дядо ти Стефан. Белким има някаква полза от това, за което си е пропилял младините.
