Сравнение на AMD дънни платки на GIGABYTE

Обикновено с новите процесори идват и нови дънни платки. От AMD пуснаха на пазара доста нови процесори(дву-, три- и четириядрени). Днес ще разгледаме четири дънни платки , които са подходящи за тези процесори. По-специално четири модела дъна на Gigabyte с чипсети 770 , 785 и 790X , съответно МА770Т-UD3P , MA785GMT-UD2H , MA785G-UD3H и MA790XT-UD4P . И четирите дъна са с пълна поддръжка на АМ3 процесори , както на Phenom II , така и на Athlon II с мощност до 140W. Единственият представител на вече застаряващия сокет АМ2+ е моделът MA785G-UD3H , който работи с ДДР2 памети и всички АМ2+ и АМ3 процесори на пазара.

Gigabyte MA770T-UD3P

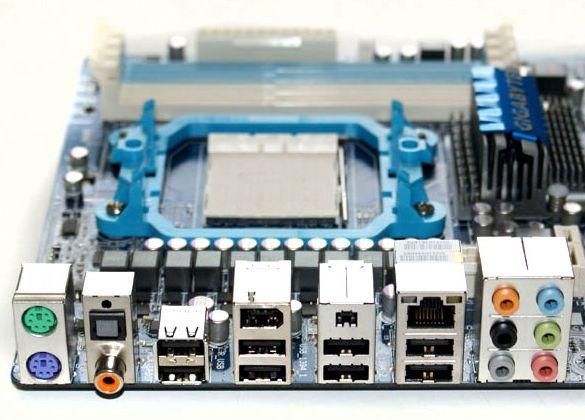

Този модел е разработен на базата на чипсет AMD770 и южен мост SB710. Дъното разполага със сокет АМ3 и поддържа наличните за този сокет процесори Phenom II и Athlon II , позволявайки създаването на система с добра производителност на приемливи цени. От Gigabyte предлагат този модел с 3 години гаранция , като в него е използвана Ultra Durable 3 технологията, позволяваща по-дълъг живот на продукта. За този модел от фирмата използват стандартната си синьо-бяла платка. Тя е синя на цвят , като за слотовете са използвани сини и бели цветове. По-важното в случая е Ultra Durable 3 технологията , която използва японски кондензатори , подобрени RDS(ON) MOSFET-и и сърцевини на бобините. Ако погледнем задния панел забелязваме , че Gigabyte отново дава всичко , от което потребителят има нужда. Започваме с добрите стари PS2 конектори , оптичен и коаксиален S/PDIF конектори , 4 пинов и 8 пинов FireWire порта , осем USB2.0 порта , лан конектор и шест аудио порта , които са захранвани от вградената звукова карта Realtek ALC889A . LAN порта използва Realtek 8111C/DL чип , поддържащ скорост на връзка до 1Gbit/s. Дъното разполага с 4 PCI-E x1 слота (реално 3 използваеми) , един PCI-E x16 слот за външна видеокарта , който ще бъде използван при всяко положение поради липсата на вградена такава , както и два PCI слота. Макар четирите DIMM слота да изглеждат неприятно близо до процесора , има достатъчно място за поставяне дори на масивен охладител за процесора. Дъното поддържа до 16GB DDR3 рам памет с честоти до 1666MHz (при овърклок). 770Т-UD3P използва 8+2 дизайн на захранването. Най-отдолу на дъното се намират допълнителни конектори , сред които флопи конектор , още два USB 2.0 конектора , фронт панел конектор и букса за вентилатор.Разполага с шест SATA порта , контролирани от южния мост SB710 , поддържайки скорост до 3Gbit/s и RAID масиви тип 0, 1 и 0+1. Наличен е и IDE порт , поддържащ до две IDE устройства , били те морално остарели хард дискове или оптични устройства. За охлаждането на ключовите компоненти се използват два радиатора. По-големият се грижи за северния мост , докато по-малкият – за южния.

Gigabyte MA785GMT-UD2H

Това е mATX дъно , проектирано за по-малки кутии. Поддържа всички АМ3 процесори от сериите Athlon II и Phenom II. Моделът разполага с вградено графично ядро , което обезмисля покупката на външна видеокарта , когато не се търси висока производителност и позволява спестяването на средства. Моделът на вградения графичен чип е Radeon HD4200. Дъното поддържа DDR3 рам памет с честоти до 1800МHz (OC). Този модел също има 3 години гаранция от производителя и е създаден по Ultra Durable 3 технологията, за по-висока стабилност и надеждност. Gigabyte MA785GMT-UD2H има същият приятен синкав външен вид , както и МА770Т-UD3P , в комбинация със сини и бели слотове и конектори. Свойствата , присъщи за UD3 технологията , посочени в описанието на предния модел са налични и тук – японските кондензатори , по-добрите RDS(ON) MOSFET и феритни ядра на бобините , позволяващи по-висока стабилност на работа са на лице. На задния панел отново откриваме всичко , от което имаме нужда – два PS2 конектора , VGA порт , DVI порт , HDMI порт , 8 пинов FireWire порт , оптичен SPDIF , шест USB 2.0, LAN , Audio. Аудиото е Realtek ALC889A , LAN порта - Realtek 8111C , позволяващ скорост на връзка до 1Gbit/s. Продължавайки огледа по дънната платка надолу намираме един PCI-E x16 слот , един PCI-E x1 слот и два PCI слота. Дъното поддържа ATi CrossFireX технология , позволяваща едновременното използване на отделна видеокарта и вградената HD4200. Технологията работи само с някои модели външни видеокарти. Районът , около сокета предлага достатъчно място за поставянето на по-голям охладител. Моделът поддържа само AM3 процесори , което означава , че ако разполагате АМ2/АМ2+ процесор няма да работи.Налични са 4 DIMM слота за рам памет , с максимален обем от 16GB DDR3 с честоти до 1800MHz. Както обикновено най-отдолу на дънната платка , Gigabyte разполагат допълнителните конектори и портове. В случая са налични СОМ порт , FireWire , три USB2.0 порта , Front panel , fan и др. Налични са още пет SATA порта , заедно с Floppy и IDE порт. SATA портовете се управляват от SB710 южния мост , поддържат скорост до 3Gbit/s и RAID масиви 0, 1, 5, 10 и JBOD. Проблемно се оказва разположението на SATA портовете. Ако се включи обемна видеокарта в PCI-E x16 слота , тя закрива SATA конекторите , като ги прави трудно използваеми. Охлаждането на дъното се извършва по същия начин , както на предния модел – два отделни радиатора , като по-големият се грижи за северния мост и вградения видеочип , докато по-малкият охлажда южния мост.

Gigabyte MA785G-UD3H

Също както МА785GMT-UD2H и този модел е изграден на базата на AMD 785G и SB710 чипсет и поддържа процесори с максимална мощност 140W, включително Athlon II и Phenom II. Най-голямата разлика , между този модел и всички други в това ревю е поддръжката на DDR2 памет. Това от своя страна дава възможността да се използват AM2+ процесори , заедно с всички останали АМ3. Както обикновено и това дъно идва с 3 години гаранция и е изработено по Ultra Durable 3 технологията. Цветовата гама на Gigabyte MA785G-UD3H е леко променена. Макар самата платка да е отново синя , както обикновено, DIMM слотовете и сокета на процесора са жълто-червени. Това е стандартният цвят за DDR2 и AM2+ дънните платки. И този модел е създаден по Ultra Durable 3 технологията. Поглеждайки задния панел намираме стандартните PS2 портове , VGA порт , DVI и HDMI портове , 8 пинов FireWire порт , оптичен SPDIF порт , шест USB 2.0 порта , LAN порт (Realtek 8111C/DL , скорост 1Gbit/s) и аудиопортове (Realtek ALC889A). Продължавайки огледа надолу намираме голямо разнообразие от допълнителни слотове – два PCI-E x16 , поддържащи CrossfireX технология за съвместна работа на две външни видеокарти или една видеокарта и вграденият HD4200 видеочип. Режимът на работа с вградения видеочип се поддържа само от синия PCI-E x16 слот. Оранжевият PCI-E x16 слот за съжаление работи в режим x4 , което ограничава скоростта на включеното в него устройство. Налични са още три PCI-E x1 слота и два PCI слота. Както обикновено около сокет има достатъчно място, което позволява инсталирането на по-обемно охлаждане на процесора. Дъното поддържа АМ2+ и АМ3 процесори до 140W , така че ако имате наличен АМ2 процесор той спокойно ще работи с този модел. Ако пък имате АМ3 процесор това също няма да е проблем , защото той ще може да работи с поддържаната от дъното DDR2 памет. По традиция са налични 4 DIMM слота , с поддръжка на максимален обем от 16GB DDR2 памет с честоти до 1333MHz (OC). Най-отдолу на дънната платка са налични допълнителни портове и конектори , сред които COM порт , Floppy конектор , три USB 2.0 порта , front panel , и др. Налични са шест SATA порта , контролирани от южния мост SB710 и скорост 3Gbit/s с поддръжка на RAID масиви тип 0, 1, 10 и JBOD. Наличен е и поостарелият вече IDE порт. Дъното е със стандартно охлаждане , както и досега представените модели – по-голям радиатор за северния мост и вградения него видеочип, и по-малък радиатор за южния мост.

Gigabyte MA790XT-UD4P

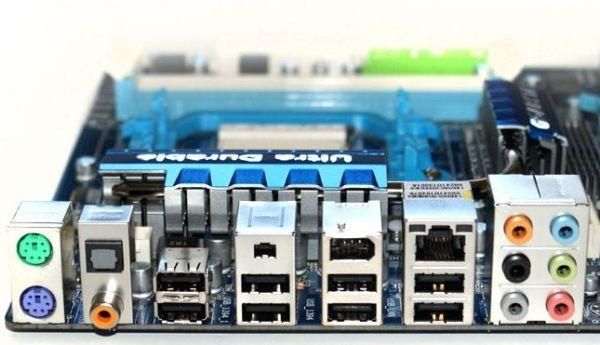

Последно по ред , но не и по значение , 790ХТ е само крачка назад от флагмана на AMD чипсетите – 790FX. Както и досега представените дъна , поддържа АМ3 процесори , изработено e по Ultra Durable 3 технологията и както горното АМ2+ предложение , разполага с CrossFireX технологията. Това е висок клас дъно със 790Х чипсет и южен мост SB750. Както обикновено синият цвят на дънната платка и синьо-бялата гама на слотовете е използвана и в този модел. Както и досега , Ultra Durable 3 технологията също е налична в този модел. Поглеждайки към задния панел намираме два PS2 порта , оптичен и коаксиален SPDIF конектор , 4 и 8 пинови FireWire портове , осем USB 2.0 , LAN порт (Realtek 8111C/DL със скорост до 1Gbit/s) и аудио порт (Realtek ALC889A). По-надолу намираме три PCI-E x1 , два PCI-E x16 и два PCI слота. Поддръжката на Crossfire е налична и е по-добра от ограничената поддръжка на модела MA785G-UD3H. Синият PCI-E x16 слот работи с тази скорост през цялото време. Разликата се изразява в оранжевия PCI-E x16 слот, който работи на скорост х8. Единственото оплакване , което би могло да се появи е прекалената близост на 8 пиновото захранване на процесора до радиатора на северния мост. Както обикновено дъното поддържа само AM3 процесори с мощност до 140W. Стандартните четири DIMM слота , поддържащи до 16GB рам памет DDR3 със скорост до 1666MHz (OC). Още един плюс за това дъно е поддръжката на ECC памети. Стандартното богатство от портове и конектори е налично и в този модел. Налични са COM порт , FireWire порт , два USB 2.0 порта , front panel , два FAN конектора , както и осем SATA порта – 2 лилави и 6 сини. Докато шестте сини порта се контролират от южният мост SB750 (3Gbit/s, RAID 0 , 1, 5, 10 и JBOD) , двата лилави порта се контролират от Gigabyte SATA II чипсет , който включва JMicron JM322 чипове. Тези чипове предлагат множество предимства , сред които и допълнителна хардуерна поддръжка на RAID 0, 1 и JBOD. Освен другите подобрения , охлаждането също е значително по-ефективно. Използвана е комбинация от радиатори и тръби (т.нар. heatpipe) , които се разпростират от захранването през северния мост и достигат до южния мост. Използвани са алуминиеви радиатори.

Драйвери и помощни програми.

Всички разгледани дъна поддържат еднакви програми , позволяващи ви да използвате максимума от своята покупка. За да инсталирате програмите и драйверите , необходими на избраното дъно , просто поставете диска в оптичното устройство. Ауторъна ще ви пренесе в менюто , от където с един бутон можете да инсталирате всяка програма, или да посетите посочения web адрес и да се снабдите с последните версии на драйверите. Бутона Xpress Install ще инсталира всички необходими драйвери и ще рестартира компютъра при нужда.

@BIOS & Easy Energy Saver:

Програмата @BIOS ви позволява бърз и лесен ъпдейт на BIOS под Windows режим. Само избирате дали да инсталирате вече свалена версия или да потърси последната налична версия в интернет. Програмата Easy Energy Saver позволява бързи и лесни енергийни настройки , така че да не похабявате излишна енергия, когато системата не се нуждае от нея и не използва пълния си потенциал.

Easy Tune 6:

Това е програма, позволяваща лесен овърклок под Windows режим , без да се налага да рестартирате компютъра и влизате в BIOS всеки път. Освен множество настройки Easy Tune 6 дава и подробна информация за наблюдение и следене на хардуера. Позволява овърклок както на процесора и рам паметта, така и на видео ускорителя.

DDR3 Testing Setup:

• Processor(s): AMD Phenom II X4 955
• Motherboard: Gigabyte MA790XT-UD4P, MA770T-UD3P, GA-MA785GMT-UD2H
• Memory: OCZ Spec Ops Urban Elite DDR3 2 x 2GB 1600MHz 7-7-7-20
• Video Card : NVIDIA GTX 260 (216)
• Power Supply: Mushkin 800w Modular Power Supply
• Hard Drive

: 1 x Seagate 7200.11 750GB SATA w/ 32MB Cache

• Optical Drive: Lite-On 8x DVD+/-RW
• OS: Windows Vista Ultimate Edition

DDR2 Testing Setup:

• Processor(s): AMD Phenom II X4 955
• Motherboard: Gigabyte MA785G-UD3H
• Memory: OCZ Reaper HPC DDR2-800MHz 2x2GB 5-5-5-18
• Video Card : NVIDIA GTX 260 (216)
• Power Supply: Mushkin 800w Modular Power Supply
• Hard Drive: 1 x Seagate 7200.11 750GB SATA w/ 32MB Cache
• Optical Drive: Lite-On 8x DVD+/-RW
• OS: Windows Vista Ultimate Edition

Overclocking:

Overclocked settings MA790X-UD4P:

• Processor: Phenom II X4 955 @ 3.868GHz 1.5v
• System Memory: OCZ Spec Ops 2x2GB @ 1668MHz 7-7-7-20

Overclocked settings: MA770T-UD3P

• Processor: Phenom II X4 955 @ 3.816GHz 1.5v
• System Memory: OCZ Spec Ops 2x2GB @ 1650MHz 7-7-7-20

Overclocked settings: GA-MA785GMT-UD2H

• Processor: Phenom II X4 955 @ 3.718GHz 1.55v
• System Memory: OCZ Spec Ops 2x2GB @ 1649MHz 7-7-7-20

Overclocked settings: Gigabyte MA785G-UD3H

• Processor: Phenom II X4 955 @ 3.711GHz 1.525v
• System Memory: OCZ Reaper HPC 2x2GB @ 802MHz 5-5-5-18

Benchmarks:

• Scientific & Data:

1. Apophysis
2. WinRAR
3. Excel 2007
4. PCMark Vantage Professional
5. ScienceMark 2.02
6. Cinebench 10
7. HD Tune 2.55

• Video:

1. Far Cry 2
2. Crysis Warhead
3. BioShock
4. Call of Duty: World at War
5. Fallout 3
6. Left 4 Dead

Apophysis

WinRAR –ZIP

WinRAR – RAR

Excel 2007

PCmark Vantage

ScienceMark

Cinebench

HDtune

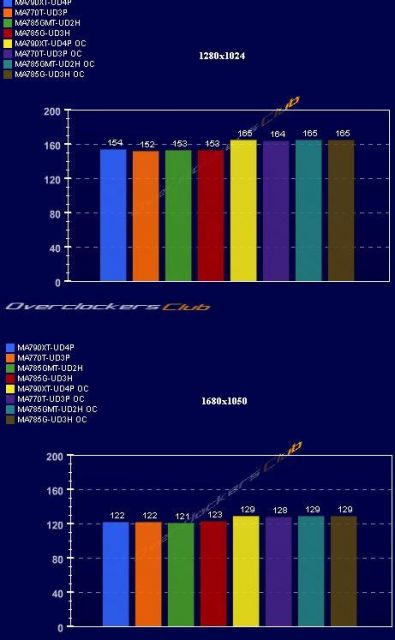

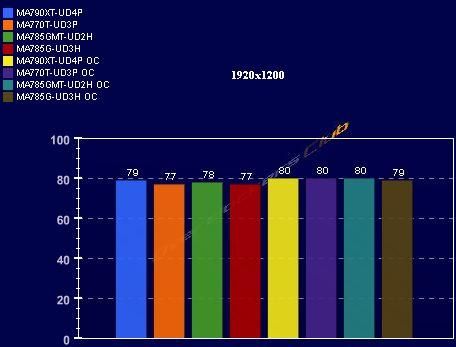

Far Cry 2

• DirectX 10
• 2xAA
• Game settings to very high
• Vsync Off

Crysis Warhead

• 2xAA
• Enthusiast
• Ambush
• DX10

BioShok

· All settings to maximum

· V-Sync: Off

Call Of Duty: World At War

• All in-game settings to maximum
• FPS measured via Fraps

Fallout 3

• 4xAA
• 15xAF
• All other in-game settings to maximum

Left 4 Dead

• All in-game settings to maximum

Заключение:

Като заключение може да кажем , че няма дънна платка , която да се представя много по-добре или много по-зле в сравнение с останалите модели. Въпреки това се забелязва лекото предимство на MA790XT-UD4P в сравнение с всички други модели. Малките разлики са разбираеми имайки предвид , че това са дънни платки предлагащи добра производителност на минимална цена. Освен това някои дребни детайли , като разположението на SATA портовете и подобреното охлаждане са допълнителен плюс за 790Х дънната платка. При инсталиране на обемна видеокарта , например АТi Radeon HD58** или GTX260/280 и др. , SATA портовете остават скрити зад корпуса на охладителя на видеокартата. При 790ХТ-UD4P , обаче SATA портовете са преместени на края на дънната платка и са обърнати на 90 градуса перпендикулярно спрямо повърхността на платката, което осигурява по-лесен достъп до тях.

Източник: Overclockersclub.com
