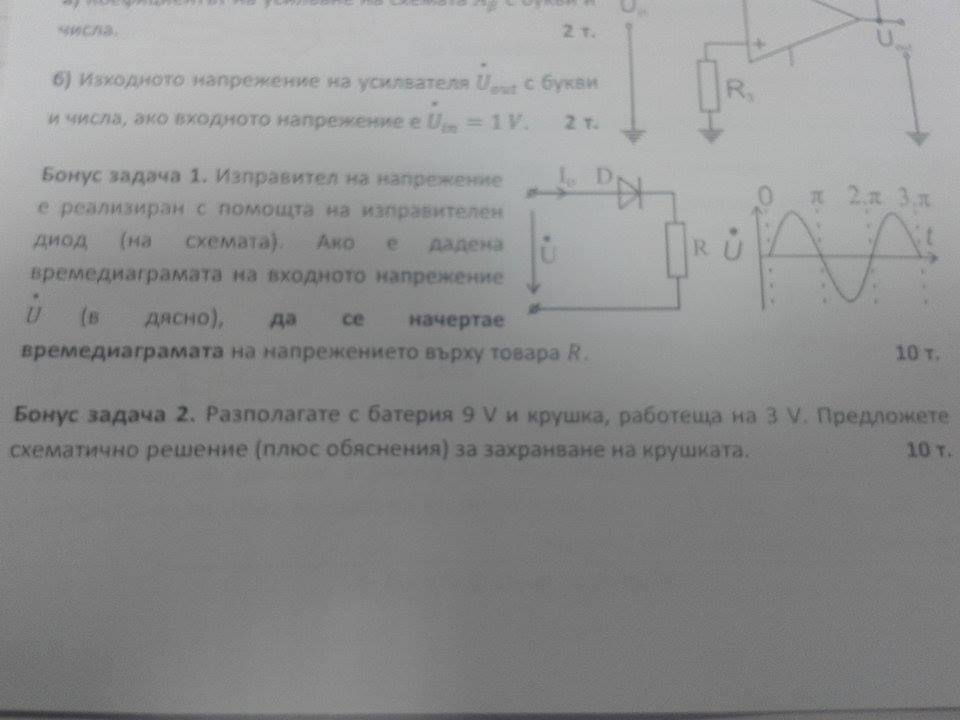

Здравейте.Търсих доста в гуугъл за решение на бонус задача 2.Излязоха ми доста схеми коя от коя по-сложна.Бих се радвал ако някой успее да помогне.Или да ме насочи.

Сигурен ли си че това е електротехника? Защото гледам имаш някакви задачи с операционен усилвател, пък ние учим тези ОУ в отделен предмет.

да Теоретична електротехника е.

Позабравил съм я малко електротехниката, но мисля, че с последователно свързано съпротивление между батерията и крушката, осигуряващо пад на напрежение 6 волта, крушката ще свети без проблем. Използвай закона на Ом и законите на Кирхов.

Делител на напрежение ? с 2 резистора R i 2R , където U2= U1*(R2/(R1+R2)) http://bg.wikipedia.org/wiki/Файл:Spannungsteiler.svg

Вариант 2. - Ценеров диод

Редактирано 9 февруари 201511 г. от Jonnie_ (преглед на промените)

Варианти колкото искаш:

1. Последователно (баластно) свързано съпротивление, което да осигурява върху себе си пад на напрежение от 6V, останалите 3V са за лампата. Тук, баластното съпротивление трябва да се съобрази с мощността на консуматора, така че да пропуска достатъчно ток за да светне лампата.

2. Делител на напрежение, при който лампата е свързана паралелно за сегмент осигуряващ пад на напрежение от 3V. Свободният сегмент на делителя на напрежение трябва да пропуска, достатъчно ток за лампата и шунтовото съпротивление.

3. Мостово свързани съпротивления, като лампата е свързана на свободния диагонал на моста. Съпротивленията са разбаланасирани, така че на диагонала да се отложи напрежение от 3V.

4. Стабилизиращ тока (ценеров) диод и товарно съпротивление, разчетени така че стабилизирания ток умножен по съпротивлението да даде 3V. Лампата да се върже паралено на товарният резистор.

5. Транзистор....

6. Операционен усилвател...

7. Инвертор и трансформатор...

...

Това са само очеизвадните решения. Аз лично бих се спрял на решение #1, най-просто и осигурява най-дълъг живот на батерията. Също така, бих ползвал променливо съпротивление, за да компенсирам изтощаването на батерията....

Най-лесното и просто решение според мен. Само че по този начин батерията се разрежда по-бързо.

Сумнява ме колко изобщо ще свети лампата с няколко милиампера ток - а най-простото решение е още две такива лампи и ги вързваш трите последователно. Най-просто е защото изобщо не се тормозиш с никакви сметки.

Редактирано 10 февруари 201511 г. от ined (преглед на промените)

На някой не му ли направи впечатление, че в условието на задачата не е упоменат тока на лампата?

В такъв случй не можем да сметнем никакъв резистор след като не знаем колко трябва е мощността на резистора и колко ток ще протича през веригата.

Най-разумното решение е делител на напрежение от 3 еднакви по-мощни резистора (2W или 5W). Не съм упоменал стойността на резисторите тъй като няма значение, но ще са около 1K за да не се хаби бързо батерията.

Това не се счита за проблем тъй като в задачите се приема, че източника на на прежение и идеален и безкраен.

Това за теорията в задачата.

Иначе аз бих използвал линеен регулатор LM317 или подобен съобразен с тока на лампата.
