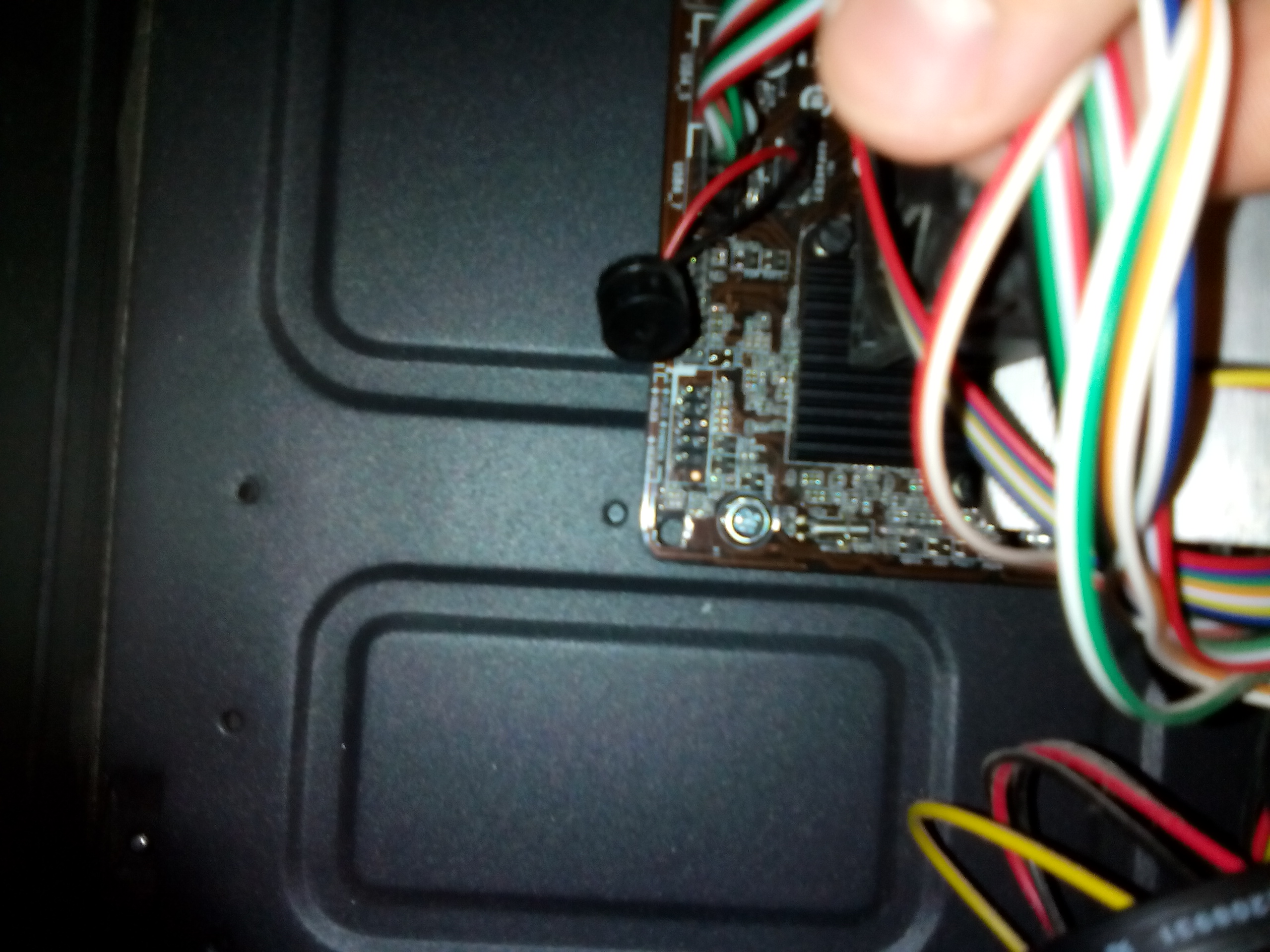

Днес си отварях компа, за да го изчистя. Трябваше да почистя местата около дънната платка и махнах тези кабели. За съжаление, загубих инструкциите и забравих кое къде беше. Много е малко и трудно се вижда, но пише:

|-----+LED.         +PWRBIN---|

|                                             |

|---+HDLED.      +RESET-----|

Редактирано 28 януари 20179 г. от Емил Костов (преглед на промените)

Потърси в сайта на производителя дали няма да го намериш.Downloads/Manual

Трябва ти упътване на дънната платка .Кво ти е дъното ?

Виж също около пиновете дали няма надписи ,на някои дъна има

  Дънната платка е Asrock h81m-vg4 . В момента търся упътвания онлайн

https://www.manualslib.com/products/Asrock-H81m-Vg4-3034855.html , но съм забравил коя секция беше.

Мисля, че там долу трябва да ги бучнеш.

Редактирано 28 януари 20179 г. от Mr.n0b0dy (преглед на промените)

Да това го знам, но кое във кой вход влиза

Няма значение просто ги нареди там, те ще получат ток за светлинките и reset/poweroff бутончетата

Редактирано 28 януари 20179 г. от Mr.n0b0dy (преглед на промените)

Сигурен? ?

И аз се чудех първият път с моето дъно така, но всъщност няма значение къде по малката шина ще ги включиш просто ги нареди. Даже аз ги пъхах другаде, но нищо страшно не стана просто компютъра не се включи докато не ги размених.

Редактирано 28 януари 20179 г. от Mr.n0b0dy (преглед на промените)

Умолявам те спри да пишеш!

@Християн Димитров Изчакай да хвърля едно око на упътването.



ftp://europe.asrock.com/Manual/QIG/H81M-VG4_multiQIG.pdf

Виж на страница 25, още в началото на Onboard Headers and Connectors имаш System Panel Header. Там е показано кое е + и кое е -. PLED е power led, HDLED е hard disk led, PWRBTN е power button, RESET е restart бутонът.

За кабелите, които държиш - цветната жица е +, бялата е -. Ти си на ход.

Редактирано 28 януари 20179 г. от hudyr (преглед на промените)

Само за reset и power не разбрах. С другото се оправих

Това #Gnd..

Ако търсиш в мануалъ: Asrock H81M-HG4 User Manual: Motherboard Layout



И виж под номер 10.

преди 5 минути, Християн Димитров написа:

Само за reset и power не разбрах. С другото се оправих



преди 15 минути, hudyr написа:

Виж на страница 25, още в началото на Onboard Headers and Connectors имаш System Panel Header. Там е показано кое е + и кое е -. PLED е power led, HDLED е hard disk led, PWRBTN е power button, RESET е restart бутонът.

За кабелите, които държиш - цветната жица е +, бялата е -. Ти си на ход.

RESET е +, GND до него е -. Аналогично, PWRBTN e +, GND до него е -.



преди 5 минути, Mr.n0b0dy написа:

Ако търсиш в мануалъ: Asrock H81M-HG4 User Manual: Motherboard Layout



И виж под номер 10.

Какво да гледа под номер 10? Работата му е на страница 29

Редактирано 28 януари 20179 г. от hudyr (преглед на промените)

То същото де..

Едно хартиса

Сега ми е

Pled+Pled-PowerSw и тука е празно няма какво да се сложи. На втория ред:

HDled+-, празно може да се запълни и ReserSW.

преди 7 минути, Mr.n0b0dy написа:

То същото де..

Помолих те да спреш да пишеш. На изображението не са посочени плюсовете и минусите.




преди 5 минути, Християн Димитров написа:

Едно хартиса

Едно пинче на хедъра? Ако да, според обяснението ти е останал свободен един GND pin около ресет бутона, което е нормално. Работата ти приключи.

Редактирано 28 януари 20179 г. от hudyr (преглед на промените)

Благодаря на всички за положените усилия! Хубава вечер!

преди 10 минути, hudyr написа:

Помолих те да спреш да пишеш. На изображението не са посочени плюсовете и минусите.

Чета му глупостите всеки ден и накрая сериозно ще прецака някого.

Така е.
