Здравейте,
ще съм благодарен за насоки по следната ситуация:
Мини-компа Fujitsu-Siemens ESPRIMO E5720 EPA, Win7 Home 32 bit, Intel Core2 Duo 2350 MHz, 500GB НDD, 2x1GB DDR2 спря да работи след последната буря + спиране тока. Всички напрежения на захранващия блок са 0V мерени при изваден куплунг, накъсо зелен+черен кабел, товар DVD-то. Захранването е  Fujitsu-Siemens DPS-300AB-17A  , 300W с 24 пинов куплунг.Желая да проверя с налично работещо захранване 400W с 20 пин куплунг, FORTRON от стария ми компютър, но няма да мога да свържа към дъното допълнителните от Сименса пин 11(черен кабел), пин 23(бял кабел), пин 24(червен кабел) а пин 12 е свободен. Доколкото съм запознат - бял кабел се ползваше при стари захранвания за -5V / ISA шина. Възможна ли е такава проверка без посочените линии за 3-те допълнителни проводника и какви препоръки по изпълнение на теста бихте ми направили?

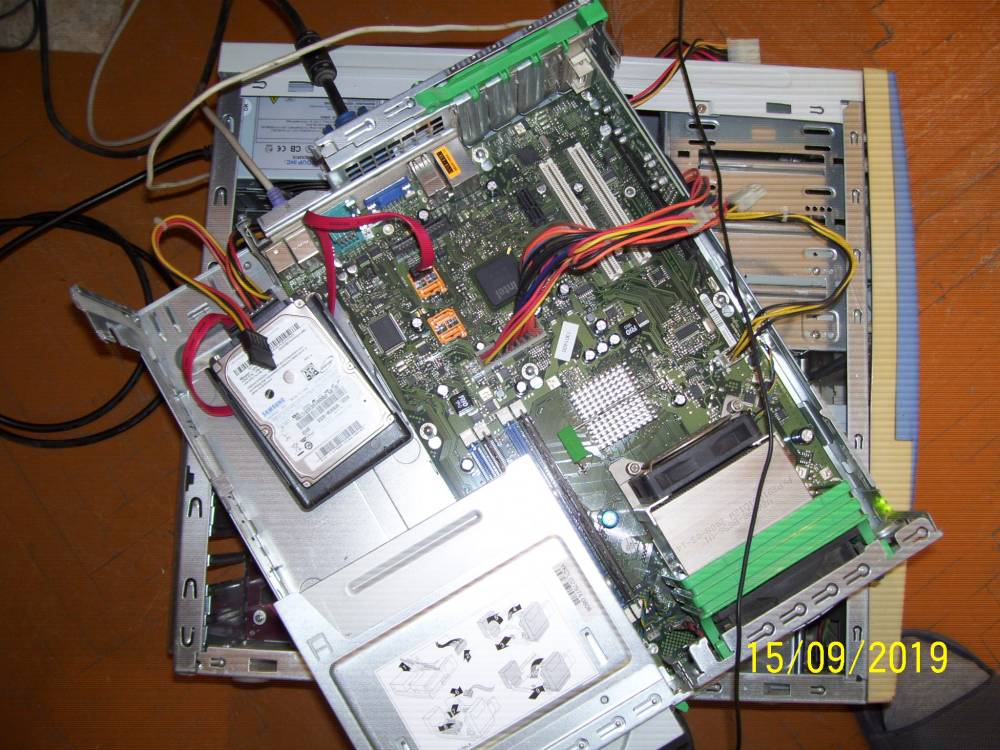

На последната снимка съм показал вкаран 20 пиновия куплунг в дъното на Сименса, по-долу - 24 пинкуплунга от Сименс захранването.



Има преходници за захранвания по китайските сайтове, излизат по 5-6-7 лева. Проблема е, че ще ги чакаш 1-2 месеца. Виж в някой сервиз, където продават подобни машини, дали няма да се съгласят да тестват с техни захранвания.

Благодаря! Преходник за какво(каква спецификация) - от 20 пин стандартно захранване което няма бял кабел? Интересното е , че на етикета на захранването не се дава инфо/ампераж за -5V.

Да добавя, че на щифтовете L и  N в гнездото за мрежовия кабел,  мултицет DT-9502A показва 560 ком. Не виждам издути /изтекли електролитни   кондензатори. Заслужава ли си да търся техник за проверка и ремонтиране на това специфично захранване? Друг е въпроса дали има и поражения по дъното.

https://www.aliexpress.com/wholesale?catId=0&initiative_id=SB_20190904224334&SearchText=24+pin+to+20&switch_new_app=y

На тези стандартни адаптери не виждам да има прехвърляне на бял кабел. Специфичния за Сименс 24пин  с раличаващи се 11, 12 23 и 24 пин спрямо  стандартните 24пин с червен(+5в), жълт(+12в), оранжев(+3.3в), черен(маса) знае ли някой с тази марка захранване колко волта има на тънките бял и червен съответно на 23 и 24 пин?

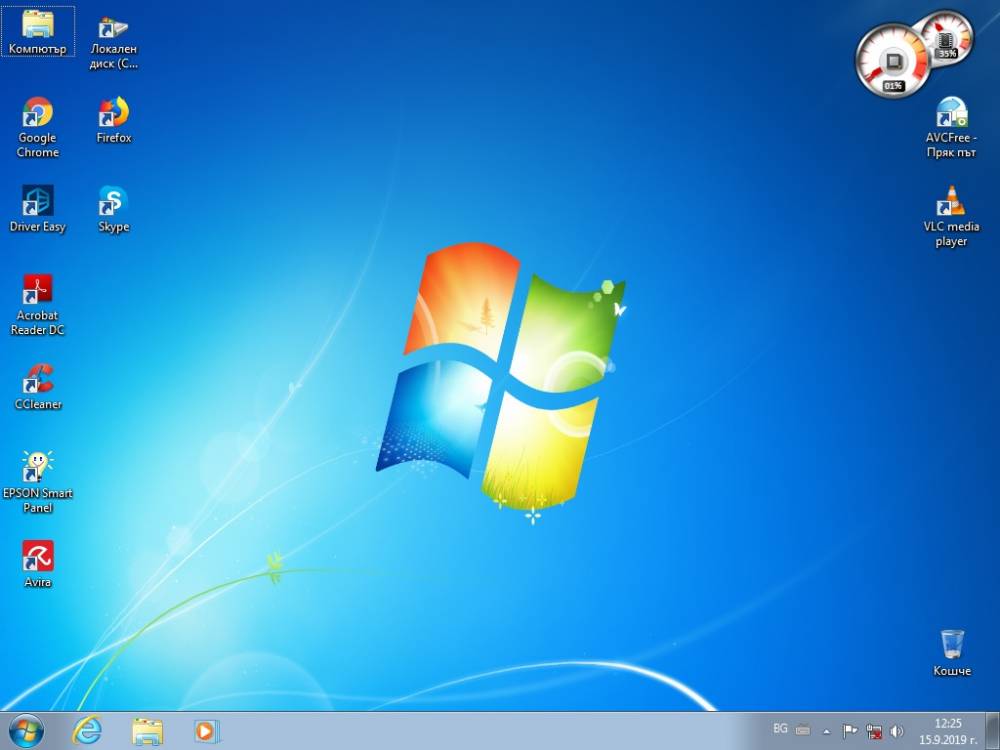

Не можах повече да чакам и включих 20 пиновия от Фортрона в 24 пин на дъното. Всичко си работи О.К.



на 15.09.2019 г. в 12:51, Popov написа:

Не можах повече да чакам и включих 20 пиновия от Фортрона в 24 пин на дъното. Всичко си работи О.К.

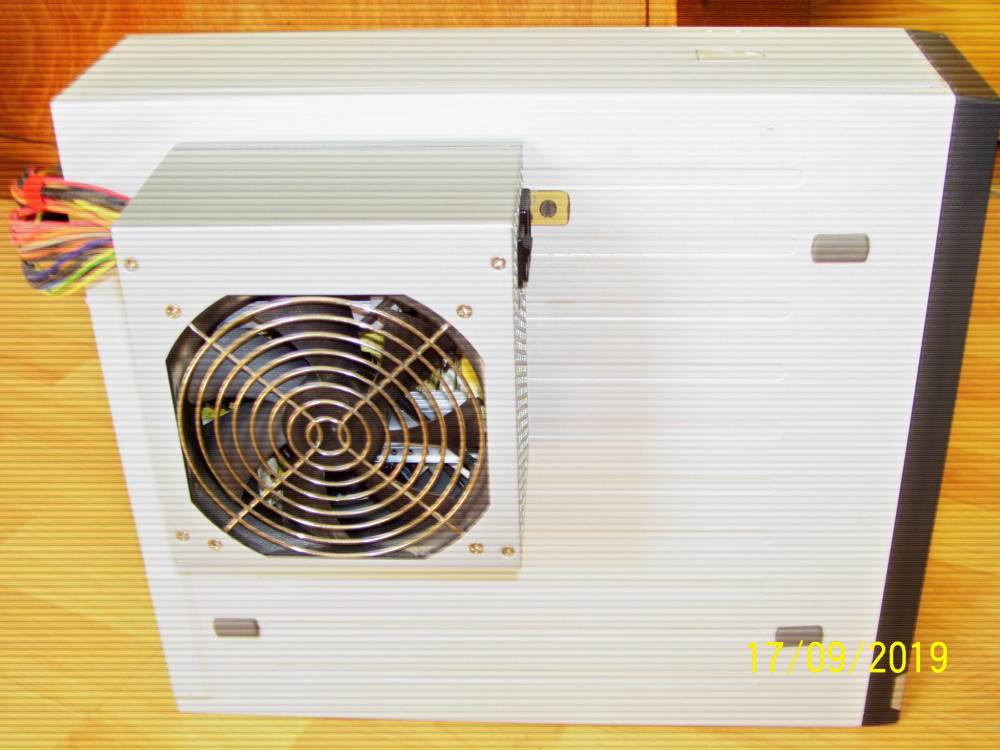

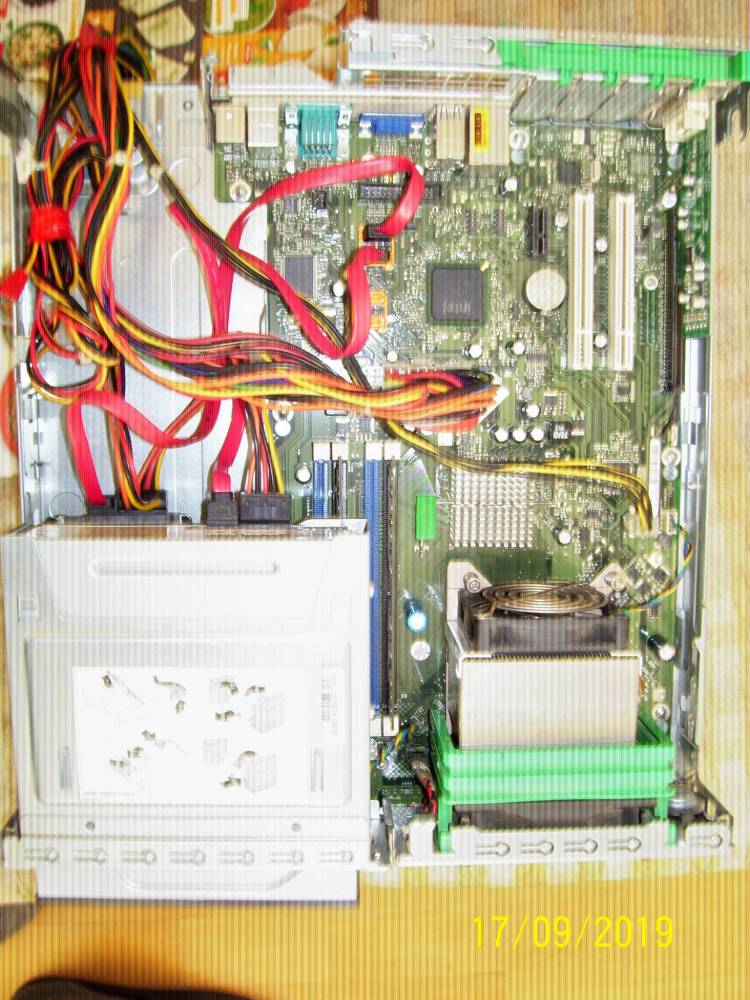

Ако все-пак е интерес за  някой притежател на подобен Сименс с малка кутия, ето след окончателния монтаж(2.5" диска - с 2 винтчета в клетката за флопи):

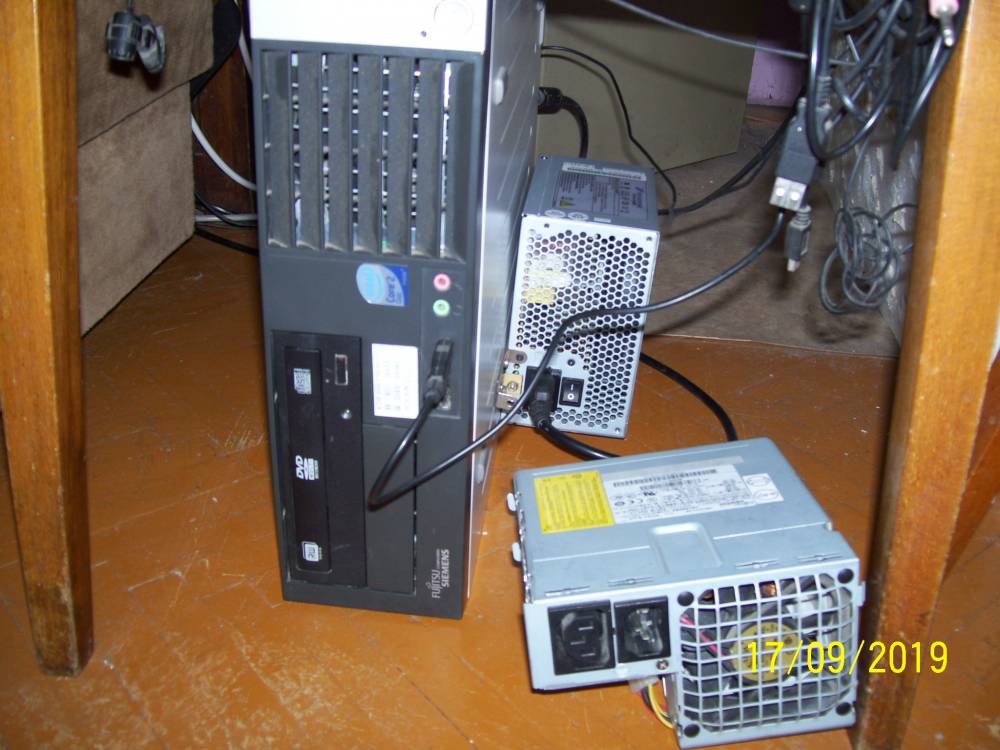

На последната снимка, дясно отпред - дефектиралото захранване.

А защо не:
1. дадеш захранването за ремонт или
2. Ор търговци на PC 2. ръка да си купиш захранване за модела?

Да, вече действам по тези точки, чакам отговор и от компютърна фирма работеща и с Fujitsu-Siemens доставки... Но засега не ми е спешно следкато си работи без забележки.
