Здравейте,

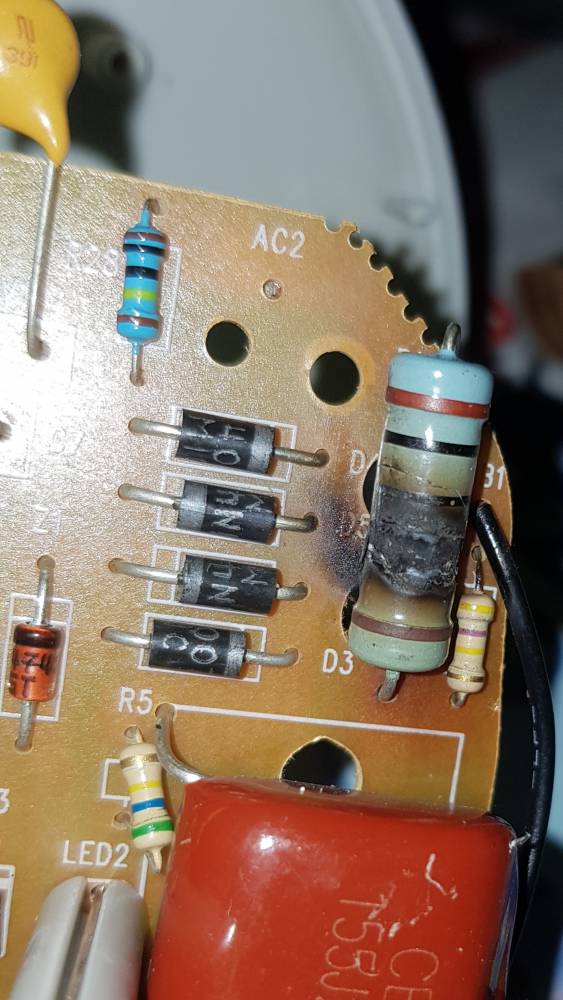

Имам устройство против гризачи което ползвах на вилата с успех. Но поради не стабилно електо захранване спря да работи. Отворих го да проверя и входящото съпротивление е изгоряло а с него е повреден и едната цветна лента от кода с което не мога да разчета съпротивлението му.

Ако някой има такова или подобно устройство може ли да го отвори и прати снимка на упоменатото съпротивление?

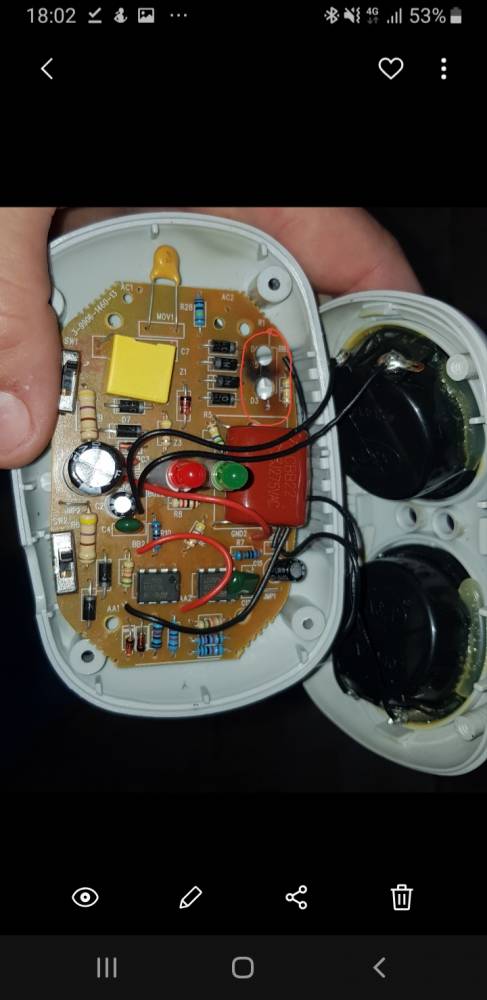

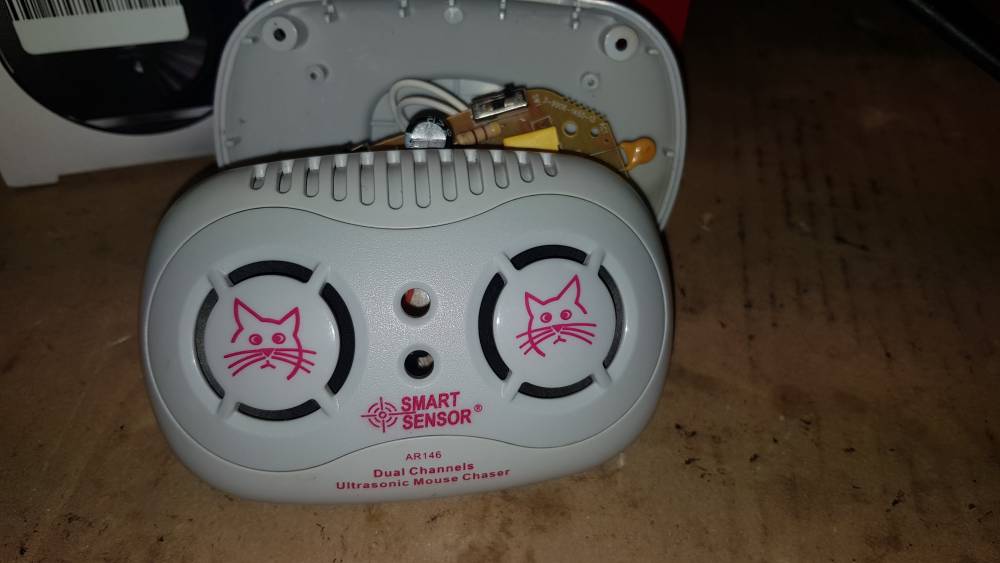

Прилагам снимки за уточнение.

Благодаря предварително за съдействието.

преди 34 минути, Bai Hadji написа:

Здравейте,

Имам устройство против гризачи което ползвах на вилата с успех. Но поради не стабилно електо захранване спря да работи. Отворих го да проверя и входящото съпротивление е изгоряло а с него е повреден и едната цветна лента от кода с което не мога да разчета съпротивлението му.

Ако някой има такова или подобно устройство може ли да го отвори и прати снимка на упоменатото съпротивление?

Прилагам снимки за уточнение.

Благодаря предварително за съдействието.

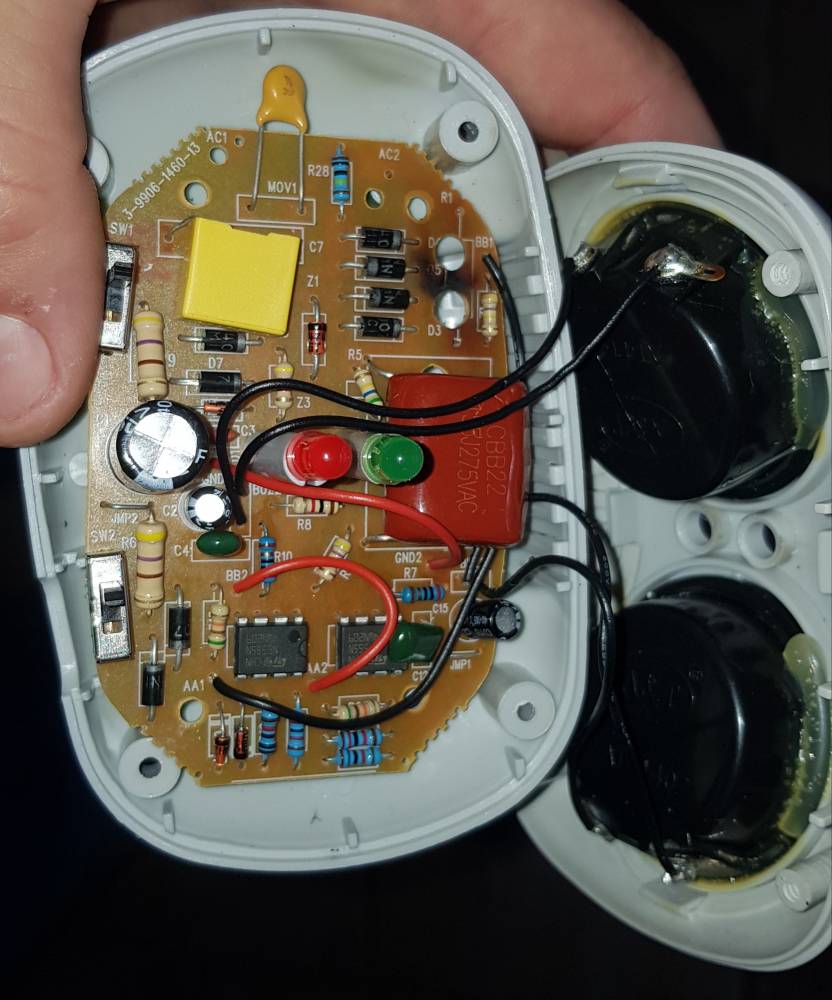

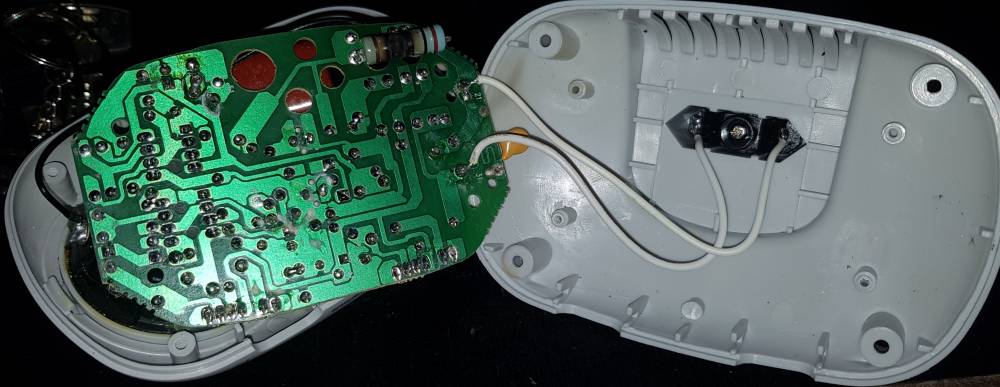

Ето и още

Тук има контакт за връзка https://www.aliexpress.com/item/32657524437.html?scm=1007.22893.153997.0&pvid=ce720bd2-50e8-4a38-99b0-55c3c0560271&onelink_page_from=ITEM_DETAIL&onelink_item_to=32657524437&onelink_duration=0.736611&onelink_status=noneresult&onelink_item_from=32657524437&onelink_page_to=ITEM_DETAIL&dp=www.babygirlfauxfurvestdnc.ml&aff_platform=promotion&cpt=1574271319695&sk=rJYNbUv&aff_trace_key=2ad0dd90b2494af8b3c688a0ad232cc1-1574271319695-08820-rJYNbUv&terminal_id=bb3535cded7b4aa381f6f786fd60af20

Освен да попитате продавача.

И тук намирам нещо но иска регистрация за да се истегли https://www.mods.dk/manual.php?brand=adi

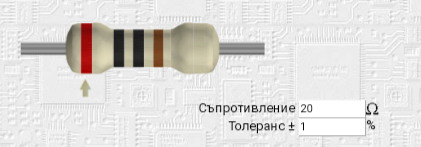

На какво напрежение работи това устройство? Резистора мисля че е 20 ома 3W



преди 37 минути, AAUUXX написа:

На какво напрежение работи това устройство? Резистора мисля че е 20 ома 3W



Изгорялото съпротивление според мен е с 5 пръстена,но за стойност не се ангажирам да определя.

А може и с 6 пръстена да е.

преди 2 минути, hristo58 написа:

Изгорялото съпротивление според мен е с 5 пръстена,но за стойност не се ангажирам да определя.

Без схема е гадаене, аз това успях да изгадая, дали е вярно или не не знам.

2 ома,20ома или 200 ома,едно от трите.Къде е свързано?

преди 9 минути, hristo58 написа:

Къде е свързано?

Мился че е на захранването с цел да свали тока, не знам какво е захранването на това устройство за да гадаем повече по въпроса.

Здравейте,

Много сте бърди и благодаря.

Поставя се в контакта и е на 220 В.

Както виждам е с 5 пръстена, но последния е толеранса разбира се.

Добре, а ще напишете ли на някоя от двете ИС номера, да вида на какво захранване работи?

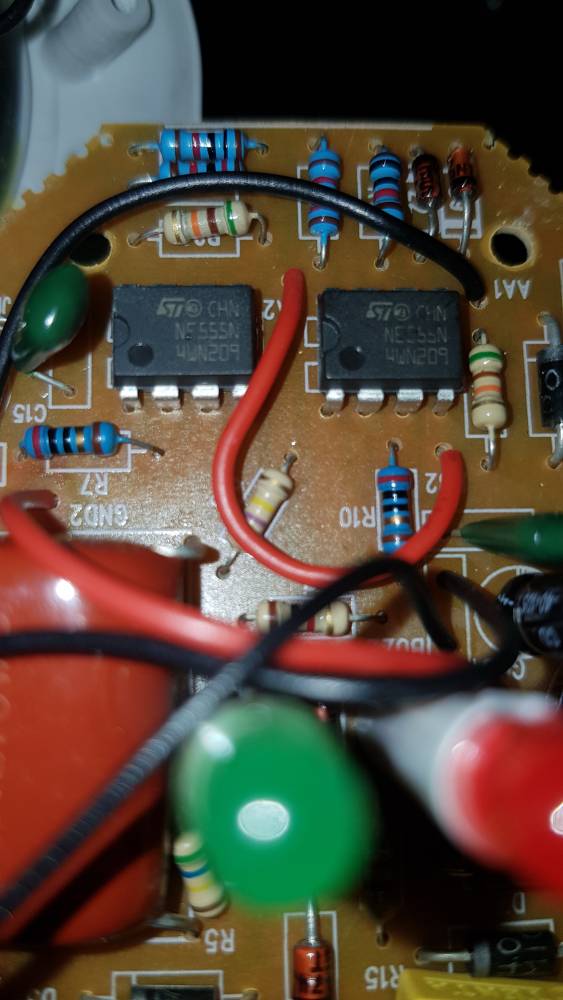

NE555N

4WN209

Това е което разчитам.

Благодаря

Kласическо китайско гуано. Гасящ кондер вместо импуслно/трансформаторно захранване. И както обикновено неинформативни снимки. Вместо макро, някакви ракурси от космоса. Нейсе, вижда се ясно варистор, но не се вижда предпазител. Така че набедения 5W резистор е комбиниран радиоелемент. Резистор с термопредпазител - 2 в един флакон. По филтровия кондер може да се предположи нивото на напрежението и тази порнография да се захрани от истински токоизправител. Двете ИС-ми съмняват за NE555.

Резистора с гадаене няма да се получат нещата по начина който мислих да изгадая. ИС работят от 4V до 16V ако се заобиколи импровизираното захрнване и се подаде 12-14V може и да заработи, ако са здрави ИС разбира се .

Благодаря AAUUXX,

Ако разбирам правилно имаш в предвид да се сложи "мост" вместо изгорелият елемепт и да се подаде захранване от външен източник в диапазон 12-14В.

Ако по метода на изключването пробвам от по-високото съпротивление 200 ома и на долу (20 и 2 ома) докато проработи, мислеш ли че е вариант?

преди 20 минути, Bai Hadji написа:

Благодаря AAUUXX,

Ако разбирам правилно имаш в предвид да се сложи "мост" вместо изгорелият елемепт и да се подаде захранване от външен източник в диапазон 12-14В.

Не не в ниакъв случай няма да правите мост!!! Имам предвид да се заобиколи захранването и да се подаде 12V на електрониката, но дали ще се справите не знам.



преди 20 минути, Bai Hadji написа:



Ако по метода на изключването пробвам от по-високото съпротивление 200 ома и на долу (20 и 2 ома) докато проработи, мислеш ли че е вариант?

Вариант е, на мен също това ми мина през ума, но е малко на проба - грешка, 2 ома не е със сигурност толкова ниско съпротивление. Задължително трябва да са мощни, аз на първо гледане го помислих за 3W, но като се загледах Profruit е прав, че е 5W.

Благодаря отново.

преди 11 минути, Bai Hadji написа:

Благодаря отново.

Вероятно са 5 или 6 пръстена в цветния код на резистора което предполага от няколко десетки ома до няколко килоома съпротивление, не знам как ще се нацели правилното съпротивление на око. Защо не го занесете в някой сервиз да го погледнат какво може да се направи за да не нанесете необратими щети на устройството с проба - грешка тестове.

преди 1 час, Profruit написа:

По филтровия кондер може да се предположи нивото на напрежението и тази порнография да се захрани от истински токоизправител.

Ето това е най- удачно да се направи в случая вместо експериментиране в нацелване на резистора.

Това високочестотни сигнали ли излъчва

Здр,

Ултразвукова честота 32-65 KHz или фиксирана честота при 25.5 KHz

 Изходна честота на мощността до 106 dB.

Здрасти AAUUXX,

Благодаря за съдействието.

Още преди да пиша тука ходих до сервиз и казаха че евентуална поправка (ако може да се направи) би струвало приблизително цената на самото устройство.

За това и аз подех тук с оглед ако някой има такова или подобно устройство да съдейства със снимка на елемента.

Благодаря и на всички за идеите и упоритоста да помогнат.

Ще изчакам още и няма да правя "проба/грешка" за в момента.

Поздрави.

Тоя ги нагласи ама не знам с каква захранка намаза по средата .



преди 2 часа, Bai Hadji написа:

Здрасти AAUUXX,

Благодаря за съдействието.

Още преди да пиша тука ходих до сервиз и казаха че евентуална поправка (ако може да се направи) би струвало приблизително цената на самото устройство.

За това и аз подех тук с оглед ако някой има такова или подобно устройство да съдейства със снимка на елемента.

Благодаря и на всички за идеите и упоритоста да помогнат.

Ще изчакам още и няма да правя "проба/грешка" за в момента.

Поздрави.

Напишете на колко волта е електролитния кондензатор на захранването, за да напиша как да тествате устройството с друго захранване.

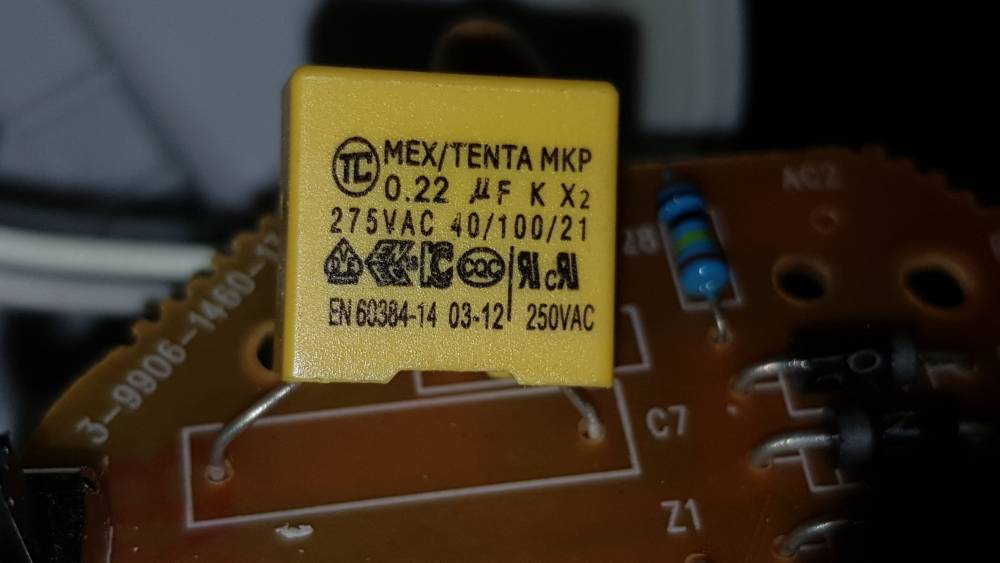

Има две означения и да не объркам.

Ето снимка.

преди 8 минути, Bai Hadji написа:

Има две означения и да не объркам.

Ето снимка.



Не този кондензатор, този който е кръгъл между двата ключа ме интересува.

преди 2 часа, AAUUXX написа:

Не този кондензатор, този който е кръгъл между двата ключа ме интересува.

Най вероятно 220 мкф на 25 в,според мен е 9 в захранването/
