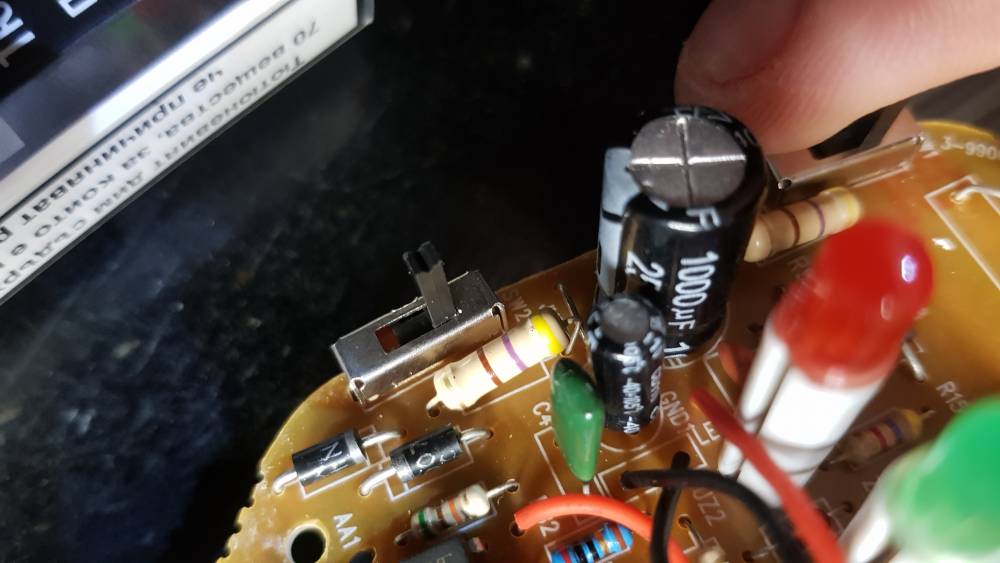

1000 мкФ на 25 В.

преди 4 часа, Bai Hadji написа:

1000 мкФ на 25 В.



С друго захранване/адаптер подавате напрежение 12V като спазвате поляритета на кондензатора (+ -) , преди всичко това трябва да се махне изгорелия резистор и захранващите жици към 220V за да не стане беля ако някой реши да го включи в контакта устройството.

Мерси, а на клемите на кондензатора ли подавам с адаптера?

преди 1 минута, Bai Hadji написа:

Мерси, а на клемите на кондензатора ли подавам с адаптера?

Да, много е важно да не сбъркате поляритета, защото ще изгори устройството, също важно да не надвишава 12V и макар да се повтарям задължително да се махнат проводниците на захранване 220V както и дефектиралия резистор.

Много изобретателни хора браво. Не знам с какво лепило ги лепка , но все едно от онея ролки за мухи къде залепват 😁





Пъзелът се нареди, макар че героя игнорира забележката ми относно сумбурните снимки, ама нейсе AAUUXX.
Варисторът е на 300V. Китаягата не е екстрасенс, затова се  е застраховал, ако чукачката му попадне на пазар с ~110V градска мрежа и занижил стойността. За нашата татковина е прието 470V, а някои го дават хардкор и вдигат планката на 630V ( да, гнусните HP ).

Kласическа схема на безтрансформаторно захранване, чрез баластен кондер C1.

Липсва опукания комбо резистор-предпазител и входния гард на 300V. A да, героят обърка кондера и показа Х1, което е нонсен за тази схема. Ролята му е да филтрира шлаката в мрежата или щедър жест от чайника. Ценерът издаде работно напрежение и то е +12V. Taка че всичко от входа до С2 се демонтира. А С2 се захранва през 7812/ 7912. Тя има защита от КС в изхода и стабилизира 12V. Защитата е нужна на импровизирания нов токоизточник ( помниш ONKYO - грамотевичната дейност бе опукала предпазителя, греца и релето ).  Край на новата версия.

Версия възстановяване
Питанката гравитираше около R2. Смело 5W 20Ω. Резистор R2 ограничава силата на тока в момент на включване, докато се зареди С2 и спокойно може да се сложи 47Ω съобразното родната ~230V градска мрежа. Добавя се нов варистор, 'щото дето е пукало ще пука пак и задължително предпазител, да речем Т500mA L.

 За пълно щастие се пулим на осцилоскоп какво там се генерира - синусоида, трапец, меандър, трион и т.н. И с това мъките се свършват и всички са черпени по едно малко коняче.

И с електрошок красота.



@Profruit абсолютно си прав, но автора няма никакви познания и няма шанс да възстанови захрнаването, затова е по- лесно за него да подаде захранване с външно такова за да разбере дали са здрави ИС, защото ако не са няма смисъл да се прави каквото и да е по това устройство, освен това колкото и бюджетен да е адаптера ще е по - добре от това китайско недомислие което са сътворили в устройството .



Здравейте , някой може ли да ми препоръча устройство против гризачи , но което да не влиае на кучетата ? Ще се монтира в едни пристройки които са затворени , но не съм наясно как го усещат кучетата ? Има ли такива които да не им пречат ?

Всичко се прави на ток и се извеждат квартали за гризачите изолирани и безвредни за кучета.

Примерно:
