Здравейте!

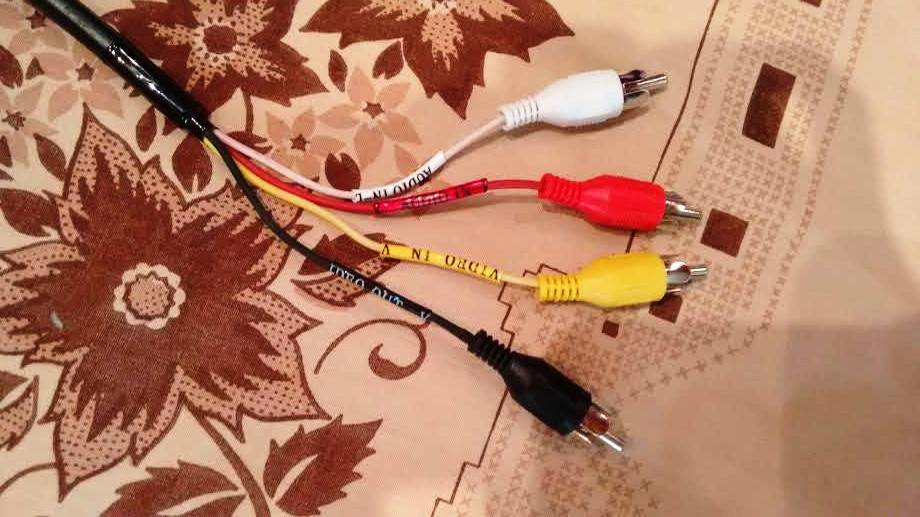

Телевизорът ми се повреди и реших да ползвам един стар Panasonic Model TC-21B3EE с декодер. Нямах кабел и купих ето този на снимката, другият му край е скарт.

Само че няма звук. Помислих, че буксата на телевизора не работи, но го пробвах и на един стар NEO - същата работа.

Това е тв отзад:



Във Video слагам черната букса и картината се появява, а във Audio червената - без звук. Пробвах и с бялата -  същата работа. Гледам, че на буксите пише IN, а на мен ми трябва OUT.

Има ли опция аз да бъркам нещо или да връщам кабела и да взимам такъв с ключе за IN и OUT?

Трябва ти такъв или такъв кабел. Този няма да стане.

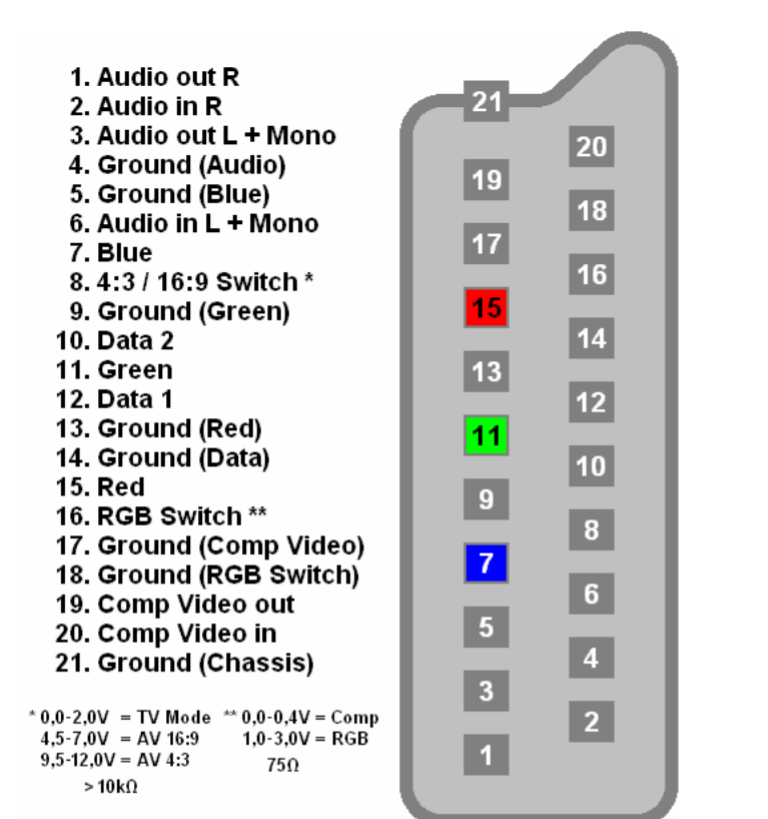

Или използва схемата за да ги направи out



Вземи друг кабел - въпрос на няколко лева или подмяна. Тези китайски евтинджоси не са с добро качество. Предполагам че звукът от декодерае усилен.

Ако можеше да си направи кабел нямаше да има темата. Проста проверка с мултицет е лесна, а и стария вероятно е една спойка проблема. Ако има поялник, тинол и флюс. Като не разбира в някой сервиз.

Редактирано 14 август 20206 г. от Филипов (преглед на промените)

преди 2 часа, street racer написа:

Трябва ти такъв или такъв кабел. Този няма да стане.

Взех първия, сега има звук, а няма картина...

преди 4 минути, ratsa82 написа:

Взех първия, сега има звук, а няма картина...

В каква позиция е джъмпера на СКАРТ-а? Жълтия чинч къде е включен?

Жълтият чинч е във Video, белия в Audio.

преди 2 минути, ratsa82 написа:

Жълтият чинч е във Video, белия в Audio.

Значи... пак не е правилен кабела - явно дзъмпера му е само за аудио сигнала. Вземи мултицета и провери вход/изход, според схемата по-горе

Добре де, след като нямаш поялник, а кабелите са надписани, какъв е проблема да вземеш независимо от цветовете с Video Out и Audio Out?

преди 12 часа, JKirilov написа:

Добре де, след като нямаш поялник, а кабелите са надписани, какъв е проблема да вземеш независимо от цветовете с Video Out и Audio Out?

Не разбрах въпроса, ама тук в моя град не намерих други кабели, освен този на снимката, който по-късно върнах и взех този с ключето. След като и той не стана, върнах и него. Такъв с 6 чинча няма. Засега няма да гледам ТВ

преди 16 часа, ratsa82 написа:

Засега няма да гледам ТВ

Полезно е!

Но има и други съседни градове...

преди 9 часа, JKirilov написа:

Полезно е!

Но има и други съседни градове...

Не ми липсва особено, аз съм свикнала да не гледам тв, ама вечер новините да види човек или някое филмче.

То има, ама нямам път натам. И в интернет има   Ще попитам един ТВ техник тук дали може да ми направи или дори може да има готов.

Тогава пак ще трябва да купиш оня, първия. Обаче цената вече се е вдигнала...

преди 23 часа, ratsa82 написа:

ще попитам един ТВ техник тук дали може да ми направи или дори може да има готов.

Ще го направи от наличните кабела, в темата и схема съм посочил, ако се затрудни с намирането на кой пин за какво е. Лично преди години съм си правил така кабел.

Успех!
