Здравейте, нов съм във форума и не съм сигурен дали пиша темата на правилното място ако не нека бъде преместена. Та по въпроса. Искам да направя защита от пренапрежение токови удари и всичко което може да ми повреди електрониката. Живея в къща мрежата е TN-C от главното табло на улицата идват 2 кабела, на къщата имам табло в което имам предпазител единия е 63А а другите 2 са 40А. От това табло се разпределя за трите етажа като двата предпазителя по 40А са съответно за етаж 1 и етаж 2 за етаж 3 имам в коридора друго табло с още предпазители за 3 етаж. Таблото на къщата което е с 3-те предпазителя (63А 40А) няма заземяване. До колкото разбрах трябва да сложа катоден отводител в таблото и трябва да направя заземяване на това табло. Не съм на ясно обаче какъв точно трябва да взема  и какъв да бъде предпазителя преди него?

Здравей! Толкова ли те е страх от търсачките?
Ето - търсене „защита от пренапрежение“.

На конкретния въпрос

преди 10 минути, KRPetrov написа:

Не съм на ясно обаче какъв точно трябва да взема  и какъв да бъде прекъсвача преди него?

Слага се арестор (катодна защита) със същите параметри, като на ПРЕДПАЗИТЕЛЯ (не прекъсвач)!



Ето нещо - Реле 63A за контрол на напрежение и ток. Напреженова защита.

Цитат

Функции на продукта:

1. Защита от ниско напрежение 210V-145V (регулируемо) (заводска настройка: 170V)
2. Защита от високо напрежение 230V-300V (регулируемо) (заводска настройка: 270V)
3. Защита по ток 1A-63A (регулируемо) (заводска настройка: 40A)
4. Време на повторно включване 3s-300s (регулируемо) (заводска настройка: 30s)
5. Волтметър
6. Амперметър



преди 1 минута, jhoro написа:

Слага се арестор (катодна защита) със същите параметри, като на ПРЕДПАЗИТЕЛЯ (не прекъсвач)!

Добре предпазител и какво , какъв арестор характеристики на едното и другото ?

преди 10 минути, KRPetrov написа:

Добре предпазител и какво , какъв арестор характеристики на едното и другото ?

Чети бе, приятелю - чети!!!

Предпазителя е защита от претоварване!
Арестора - защита от пренапрежение и регулируема защита по ток.

Ако имаш предпазител 63А и арестор до 63А, настроен на 40А - при 50А ток ще изключи арестора, а не предпазителя!
Обратното - ако имаш предпазител 40А и арестор до 63А, настроен на 63А - при 50А ток ще изключи предпазителя, а не арестора!

Вземат се с еднакви параметри!



Пп.

преди 22 минути, KRPetrov написа:

... трябва да направя заземяване на това табло.

Заземяване (три/пет-проводна схема) ще ти трябва само ако ползваш ДТЗ.

Явно не съм си задал правилно въпроса:
Какъво да бъде ,номиналното напрежение, номиналният ток, брой полюси, импулсно напрежение на този катоден отводител ?  И какъв предпазител спрямо него? Конкретно за моя случай имам много скъпа електроника и искам да я защитя.

току-що, KRPetrov написа:

Явно не съм си задал правилно въпроса:
Какво да бъде ,номиналното напрежение, номиналният ток, брой полюси, импулсно напрежение на този катоден отводител ?  И какъв предпазител спрямо него?

Е не си де!! Ама се усещаш!

Нали си написал

• ГРТ с главен предпазител 63 А и два „вторични“ по 40 А.
• Етажни табла - главни предпазители 40 А


Отговарям:

• номиналното напрежение - колкото ти подава доставчика - 230 V (плюс 10%, минус 15%). Разбирам, че захранването е монофазно.
• номиналният ток - на ГРТ 63 А, на етажните табла - 40 А. Тук ще добавя - в ГРТ сложи вторични по 50 А. За да има каскадност - на етажа да е по-малък от този, в главното табло!
• брой полюси - при монофазно изпълнение - 2 полюса;
• импулсно напрежение на този катоден отводител - говориш за „импулсен ток“! Стандартно - в ГРТ 2KV, на етажите - под 1.8 KV.
• какъв предпазител спрямо него - какъвто има и в момента.

преди 6 минути, jhoro написа:

• брой полюси - при монофазно изпълнение - 2 полюса;

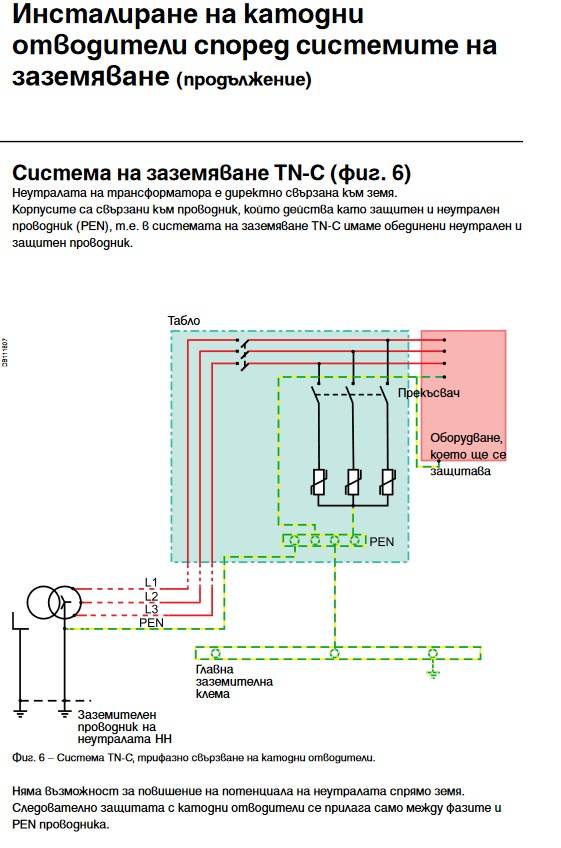

Неутралата на трансформатора е директно свързана към земя.Корпусите са свързани към проводник, който действа като защитен и неутрален проводник (PEN), т.е. в системата на заземяване TN-C имаме обединени неутрален и защитен проводник.Няма възможност за повишение на потенциала на неутралата спрямо земя. Следователно защитата с катодни отводители се прилага само между фазите и PEN проводника.
  От това което пише аз разбирам нещо такова КАТОДЕН ОТВОДИТЕЛ SPD-C20/1P 20KA
А ти говориш за КАТОДЕН ОТВОДИТЕЛ SPD-C20/1PN 20KA ?

преди 17 минути, KRPetrov написа:

Неутралата на трансформатора е директно свързана към земя.Корпусите са свързани към проводник, който действа като защитен и неутрален проводник (PEN), т.е. в системата на заземяване TN-C имаме обединени неутрален и защитен проводник.Няма възможност за повишение на потенциала на неутралата спрямо земя. Следователно защитата с катодни отводители се прилага само между фазите и PEN проводника.
  От това което пише аз разбирам нещо такова КАТОДЕН ОТВОДИТЕЛ SPD-C20/1P 20KA
А ти говориш за КАТОДЕН ОТВОДИТЕЛ SPD-C20/1PN 20KA ?

Нещо ... много уверено говориш!!! Май ще трябва „да ти фактурирам“ отговорите!

Да си чувал, че система TN-C е най-опасната и се препоръчва преминаване към TN-C-S?
Вече ТN-С не се използва при нови или реконструкция на стари инсталации.



Пп. Нямало възможност за повишение на потенциала на неутралата спрямо земя???
А пада в нулевия проводник - от звездния център на трафомашината до потребителя - НУЛЕВ ЛИ Е???

преди 1 минута, jhoro написа:

Нещо ... много уверено говориш!!! Май ще трябва „да ти фактурирам“ отговорите!

Да си чувал, че система TN-C е най-опасната и се препоръчва преминаване към TN-C-S?
Вече ТN-С не се използва при нови или реконструкция на стари инсталации.

Пп. Нямало възможност за повишение на потенциала на неутралата спрямо земя??? А пада в нулевия проводник - от звездния център на трафомашината до потребителя -

НЕ съм го писал аз това ЧЕТИ

преди 1 минута, KRPetrov написа:

НЕ съм го писал аз това ЧЕТИ

Нито си го писал, нито си го разбрал!

преди 22 минути, jhoro написа:

Нито си го писал, нито си го разбрал!

Обясни тогава, аз ако бях експерт нямаше да питам.
Това че TN-C не е надеждна аз нещата не мога да променя няма как да преправям инсталация на цяла къща. Такава е ситуацията не мога да променя нищо.

Толкова ли е трудно да се каже абе вземи това и това направи е това конкретни модели марки ако щеш и да взимам и да се приключва, нямам време да живея в форума.

преди 26 минути, KRPetrov написа:

Обясни тогава, аз ако бях експерт нямаше да питам.

Разбирам - нали затова отговарям, макар и накратко.
Колегите (от проектантските бюра) и без друго псуват, за тези безплатни съвети!

преди 26 минути, KRPetrov написа:

Това че TN-C не е надеждна аз нещата не мога да променя няма как да преправям инсталация на цяла къща. Такава е ситуацията не мога да променя нищо.

То не е и нужно - да променяш цялата инсталация!

• Огледай си консуматорите и определи кои са рисковите - на тях ще сложиш ДТЗ. Това са бойлерите, уредите в кухнята, разни радиатори ...
• На осветлението например - няма нужда. Също и електроуреди с 2 проводника за захранването и означение „две квадратчета едно в друго“. Такива са преносими уреди - миксер, пасатор, кафемелачка, кухненски робот, прахосмукачка, зарядно на телефон, телевизор, радио ...
• Ако проводниците са в тръби - може да се изтегли и неутрален проводник. И да се сложи ДТЗ на целия кръг.
• Слагаш арестор на входа - този от линка например и си готов.

преди 34 минути, jhoro написа:

• Ако проводниците са в тръби - може да се изтегли и неутрален проводник. И да се сложи ДТЗ на целия кръг.
• Слагаш арестор на входа - този от линка например и си готов.

Ако можех щях да го направя но са замазани в стената. От кои линк че не разбрах

преди 2 минути, KRPetrov написа:

Ако можех щях да го направя но са замазани в стената. От кои линк че не разбрах



преди 2 часа, jhoro написа:

Ето нещо - Реле 63A за контрол на напрежение и ток. Напреженова защита.

преди 7 минути, jhoro написа:

Слагаш арестор на входа - този от линка например и си готов.



преди 7 минути, jhoro написа:

Ето нещо - Реле 63A за контрол на напрежение и ток. Напреженова защита.

Това не е арестер!

преди 33 минути, KRPetrov написа:



Това не е арестер!

Ами не е арестер, а е арестор

преди 3 часа, KRPetrov написа:

Искам да направя защита от пренапрежение токови удари и всичко което може да ми повреди електрониката.



преди 12 минути, lupis написа:

Ами не е арестер, а е арестор



Заглавието на темата какво е това такова ли е ? Еййй аман от ....експерти

преди 6 минути, KRPetrov написа:

Заглавието на темата какво е това такова ли е ? Еййй аман от ....

КАТОДНИ ОТВОДИТЕЛИ (АРЕСТОРИ)

https://bg.elmarkstore.eu/катодни-отводители-(арестори)-category93

преди 19 минути, lupis написа:







1.https://bg.elmarkstore.eu/катоден-отводител-spd-b40-1p-40ka--product4523
2. https://bg.elmarkstore.eu/катоден-отводител-spd-c20-1p-20ka--product4522

3. https://bg.elmarkstore.eu/катоден-отводител-spd-c10-1p-10ka--product4521

4.https://bg.elmarkstore.eu/катоден-отводител-spd-b40-1pn-40ka--product4531
5.https://bg.elmarkstore.eu/катоден-отводител-spd-c20-1pn-20ka--product4530

6.https://bg.elmarkstore.eu/катоден-отводител-spd-c10-1pn-10ka--product4529

7.https://www.schrack.bg/shop/zashchitna-i-komutacionna-aparatura-i-elektrorazpredelenie/arestori-za-atmosferni-i-komutacionni-prenaprezhenija/arestori-za-atmosferni-i-komutacionni-prenaprezhenija/vartec-arestori-klas-2-tii-modulni/osnova-za-arestor-vartec-tii-2p-2-vvm-.html

8.https://www.schrack.bg/shop/zashchitna-i-komutacionna-aparatura-i-elektrorazpredelenie/arestori-za-atmosferni-i-komutacionni-prenaprezhenija/arestori-za-atmosferni-i-komutacionni-prenaprezhenija/vartec-arestori-klas-2-tii-modulni/osnova-za-arestor-vartec-tii-1p-za-mod.html

9.https://www.schrack.bg/shop/zashchitna-i-komutacionna-aparatura-i-elektrorazpredelenie/arestori-za-atmosferni-i-komutacionni-prenaprezhenija/arestori-za-atmosferni-i-komutacionni-prenaprezhenija/vartec-arestori-klas-2-tii-modulni/varistoren-modul-vartec-tii-vvm-255v-2.html

КОЕ ДА ВЗЕМА? И ЗАЩО?





https://ehnaton.bg/js/tiny_mce/plugins/ajaxfilemanager/upload/5 - Partners/Schneider/4-catalogues/pdf/Surge_Arrestors_Catalogue.pdf

преди 26 минути, JKirilov написа:

https://ehnaton.bg/js/tiny_mce/plugins/ajaxfilemanager/upload/5 - Partners/Schneider/4-catalogues/pdf/Surge_Arrestors_Catalogue.pdf

Това от къде е мислиш?

Искам да кажа да го прочетеш цялото и да си заземиш правилно къщата!

преди 22 минути, JKirilov написа:

Искам да кажа да го прочетеш цялото и да си заземиш правилно къщата!

Да ще го направя. От по горните линкове 9 на брои нещо да кажеш?

Заглавието на темата какво е това такова ли е ? Еййй аман от ....експерти

Знаеш какво представлява най-простия катоден отводител - тези, за въздушните далекопроводи 110/220/400 kV?
Два метални пръта! Единия е заземен, а другия - свързан с проводника. Разстоянието между тях така е сметнато, че ток протича само при пренапрежение. Например - от мълния.

преди 2 часа, KRPetrov написа:

 От по горните линкове 9 на брои нещо да кажеш?

Аз нищо няма да кажа, че утре да няма съобщение за загинал геройски пишман техник...
