Най-сетне ми се изясни. Очевидно объркването е при мен. Отдавам го на разсеяност. А тези дни, ще си поръчам контролера. Пише, че е VIA, и, че се подържа от XP до 10-ка.

Благодаря за търпението и добрият тон на комуникация! ***

Дъното не го знам какво е. Става въпрос за Dell Optiplex 745 SFF с чипсет Q965.

А "целта на упражнението" е да имам възможност да използвам всичките си хардове, но не през USB. Също така исках да инсталирам на един от по-малките хардове някоя линукс базирана операционна и да си превключвам от Windows на Linux. Това е всичко. Някъде бях писал. Както и да е. Вярвам, че и занапред ще съумеем да се придържаме към ***.

Редактирано 6 юли 201610 г. от Lautrec (преглед на промените)

Гледай за контролер PCI-E x1 SATA/USB 3.0  за да го уплътниш, ако няма да закачаш повече от два допълнителни SATA диска. Иначе има и 4xSATA III контролери. Притеснява ме само малкото място в кутията SFF

на 7/6/2016 в 17:04, ExaFlop написа:

Гледай за контролер PCI-E x1 SATA/USB 3.0  за да го уплътниш, ако няма да закачаш повече от два допълнителни SATA диска. Иначе има и 4xSATA III контролери. Притеснява ме само малкото място в кутията SFF

Извинявам се за закъснението.

Хардовете са общо четири. 3 x SATA и 1 x IDE. Единият SATA  ще си остане в кутията, а другите ще включа към контролера, но извън кутията. Замислил съм поставка/кутия с охлаждане, а конекторите, ще свържа посредством платка която с общ конектор я включвам към конектор монтиран върху капака на кутията. В момента визуализирам идеята в SolidWorks, защото трябва едновременно да е красиво и евтино. А и не е единственото ми занимание. Ще се получи нещо като надстройка на съществуващата кутия. Надстройка звучи стряскащо, но ще изглежда добре. Преди да изчистя детайлите хардовете ще стоят свързани с кабели към контролера на масата както и допълнителното захранване. Дори обмислям да ползвам оригиналното захранване, само трябва да купя SATA POWER сплитер. У нас за такъв не са и чували. Би трябвало захранването да не ги усети четирите харда, защото е 275 W, а максималният товар за 5-те и 12-те волта е съответно 17А и 18А. Хардовете са както следва:

5V - 0,62A + 0,85A + 0,52A + 0,52A = 2,51A обща консумация

12V - 0,6A + 0,45A + 0,72A + 0,72A = 2,49A обща консумация

Тоест захранването ще издържи добавяйки аванс от по цели 3 ампера към общите.

Това е, но първо контролера.

Редактирано 9 юли 201610 г. от Lautrec (преглед на промените)

IDE как ще свържеш? С SATA/IDE конвертор?
http://www.ebay.com/itm/IDE-to-Serial-ATA-SATA-3-5-HDD-Adapter-Convertor-Parallel-To-Serial-Hard-Drive-/142018520680

Е то самият контролер си има IDE конектор.

Аз си мислех за това само, че сериозно съм раздвоен от къде да го купя. Като се сетя за гафа на JAR-а, ако това стане с например AliЕxpress, няма връщане. От европеиски сайт, освен ebay и amazon, другаде няма, а и там да го е страх човек да си похарчи парите, те пак са от Китай, но се надявам, че ги предлагат местни търговци и стоката си отговаря на рекламираното изображение. Но ще трябва да рискувам с някой сайт, нама как.

Редактирано 12 юли 201610 г. от Lautrec (преглед на промените)

И с китайците общо взето няма проблеми.

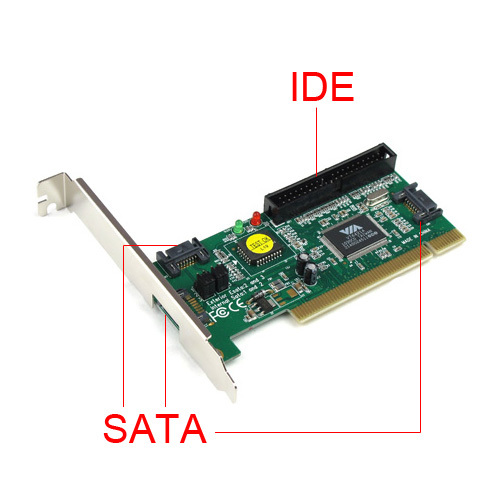

Тоя контролер е само с 2 SATA порта.

Има IDE за два диска, ама SATA са наистина само два - джъперите са за превключване на сигнала между eSATA и единия SATA

4 устройства - както искаш - така. Повече - няма

Така де четири диска: единият SATA(най-големият) на дъното, а IDE-то и другите два SATA на контролера. Общият капацитет е 2410 GB. Не мисля да купувам още хардове, а цялата въртележка освен заради парите е да си ползвам IDE-то, зашото си е наред. В сравнение с другите е по-бавен, но разликата не се чувства осезаемо, а освен това ще го ползвам само като хранилище. Чакам да ми подновят картата и поръчвам. Дано до 10-на дена всичко да е приключило и да сглобявам най-накрая.

В каква кутия ще ги слагаш дисковете? Като завършиш продукта, направи снимки - отвън и отвътре.
