аве момче, от усилвател 2Х20W ще изкараш 4х5W
и туй не е заради коефициента на усилване, а защото амплитудата на напрежението пада два пъти, съответно тока и той пада два пъти
върху товар 4 Ohm, при което мощността пада 4 пъти
за да запазиш половината мощност на канал, трябва да сложиш товар от 2 Ohm

баси, тепърва даскал да ставам
туй няма да стане,
ами вземи прочети нещо за тия усилватели,
че вече ставам пишман,
що се включвам в твоя тема


Не си мисли че не съм те разбрал, не случайно подкрепих мнението ти. И не случайно казах усилване под два пъти, например около 1,5 пъти и мощността реално се усилва не повече от 2-3 пъти, при същият товар с който аз съм пробвал, най-вероятно заради лошото КПД и слабото ми захранване. Знам че мощността пада с корен от напрежението, мога да смятам все пак. Там е работата че не пълното напрежение излиза на изхода, защото имаш 2 пъти повече транзистори, с два пъти повече загуби. Как ги смяташ тези неща, ще изкараш 4 пъти мощност, ама друг път. Най-много да са 3 пъти и половина. Аман от теоритици.

Затова аз ще се направя на даскал.

Имаш един усилвател с изходно съпротивление 1 ом и говорител 4 ома и ще получиш 7,2W при напрежение 6V.

При мост съпротивлението става 2 ома и върху този говорител ще получиш 24W при напрежение 12V. Това не е 4 пъти.

Редактирано 17 февруари 20197 г. от Гост
Не се отговаря с цитат! (преглед на промените)

преди 8 минути, peppone1 написа:

Как ги смяташ тези неща, ще изкараш 4 пъти мощност, ама друг път. Най-много да са 3 пъти и половина. Аман от теоритици.

поинтересувай се, защо от два усилвателя по 5W, след като ги свържеш в мостова схема, не можеш да изкараш 20W


Тъй като въпросът ти съвпадна с писането на моят коментар, изглежда че аз съм отговорил на въпросът ти преди още да си го задал. А всъщност мойто не бе отговор, а пояснение за загубата на мощност във въпросният усилвател, което сега може и да се приеме като отговор на последният ти въпрос. А той е същият: От два 5W усилватели не можеш да изкараш 20W, поради удвояването на загубите в тези усилватели, които грубо са около 0,8-1,2V пад на напрежението в крайните им транзистори. Така производителят на интегралната схема TDA1554Q дава 22W на канал в мостово изпълнение и съответно 6W при единично свързване при товар 4 ома. Това се равнява на 3.6 пъти усилване на мощността в мостов режим. Това бе мой пропуск, не обръщайки внимание на показанията на производителите, които дават два пъти увеличение на мощността, но при двойно по-висок импеданс. Причината за това е че обикновено мощните усилватели не издържат на 4 пъти по-голяма мощност и затова се препоръчва импеданса на високоговорителя да се увеличи двойно. Ако не се спази това условие има вероятност усилвателя да изгори и захранването му да не успее да захрани 4 пъти по-мощният високоговорител, ако е със същият импеданс.

Но тъй като заглавието на темата е за разделяне на каналите, тя се изкриви в посока че едва ли не схемата е полезна само за свързване на допълнителни тонколони към аудио системата. И забравяме другите предимства, като например извеждане на изход Line out за свързване към външен усилвател или изход за слушалки, с които модерните аудио системи не са снабдени, поради усложнението на схемата им. Тази схема можем да я сглобим в малка кутийка с изведени кабели които да се включат в щипките за тонколоните и с изведен женски стерео жак с превключвател, който да изключва тонколоните при включване на слушалките. За да включим слушалки, трябва елементите във веригата на Line Out да се сменят, като съпротивлението трябва да се намали на 56 ома, а кондензатора да се вдигне на 100uF. Може и самият изход за слушалки да го използваме като Line out, но е по-добре да използваме другият свободен чифт от каналите и да изведем един жак и два чинча на панела на кутийката. Разбира се не е задължително и четирите канала да изполваме и ако нямаме нужда от допълнителни тонколони, намя нужда излишно да осложняваме схемата и можем да я опростим, като е показано на фиг.2.

Пипоне стига си мъчи да пренаписваш физиката и да викаш че ние нищо не разбираме и сме фантазьори щот ти си якия фантаст кат те гледам какви безмислици драскаш или като вика @AAUUXX бъркането в  контакта ти влияе зле

Каква линия ще изведеш от изхода на НЧУ

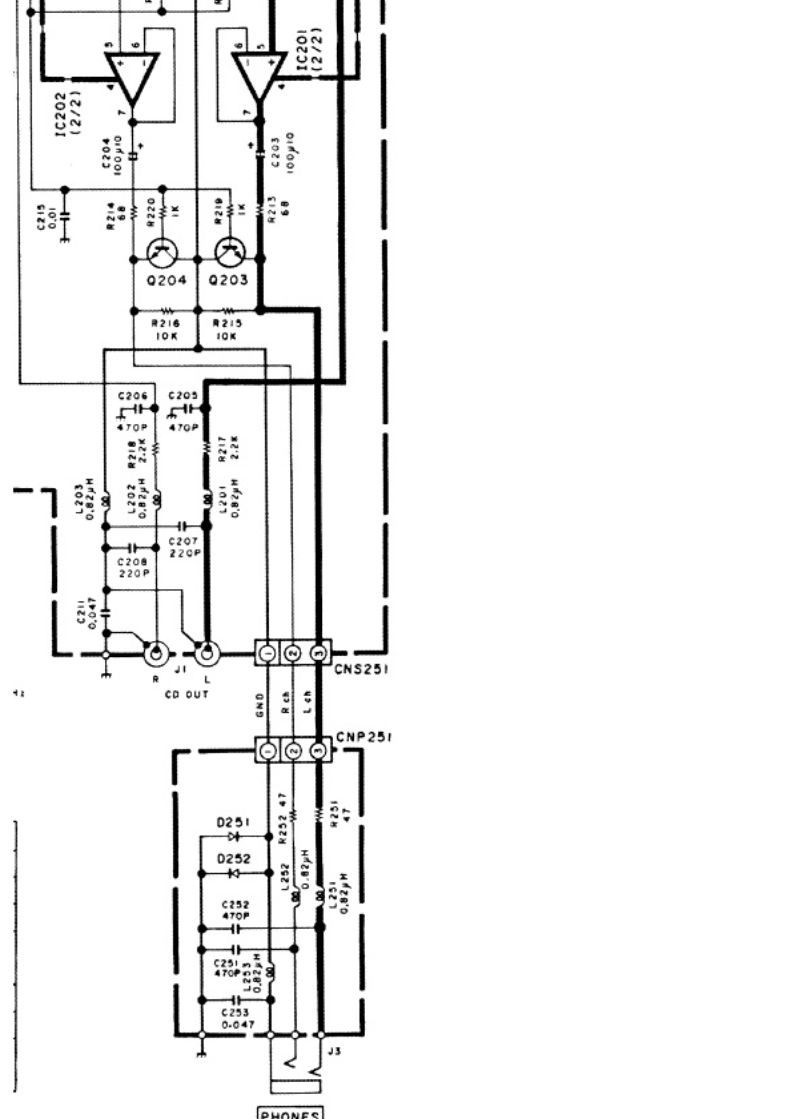

Тая работа дето я мислиш със слушалковия изход не става по твоя начин, ето ти схема как се прави.



преди 36 минути, AAUUXX написа:

Каква линия ще изведеш от изхода на НЧУ

Тая работа дето я мислиш със слушалковия изход не става по твоя начин, ето ти схема как се прави.



Много моля, ако още имаш време за редакция, моментално изтрий тази схема за да не се подведе някой любител и да си изгори аудио системата и слушалките. Корпусът на новите аудио системите с мостов усилвател е под опасно напрежение спрямо тонколоните  и се забранява всякакъв е контакт с него. Резултатът от тази схема е късо съединение и изгорели слушалки и усилвател, а може и захранване. Моля прочетете инструкцията преди да включите тонколоните във вашата система, както и да правите каквито и да било експерименти. Не случайно пуснах тази тема и се чудя как модераторите не реагират. Много е опасно когато един невеж гражданин дава съвети на друг невеж. Никога не правете това вкъщи!



преди 1 минута, peppone1 написа:

Много моля, ако още имаш време за редакция, моментално изтрий тази схема за да не се подведе някой любител и да си изгори аудио системата и слушалките. Резултатът от тази схема е късо съединение и изгорели слушалки.

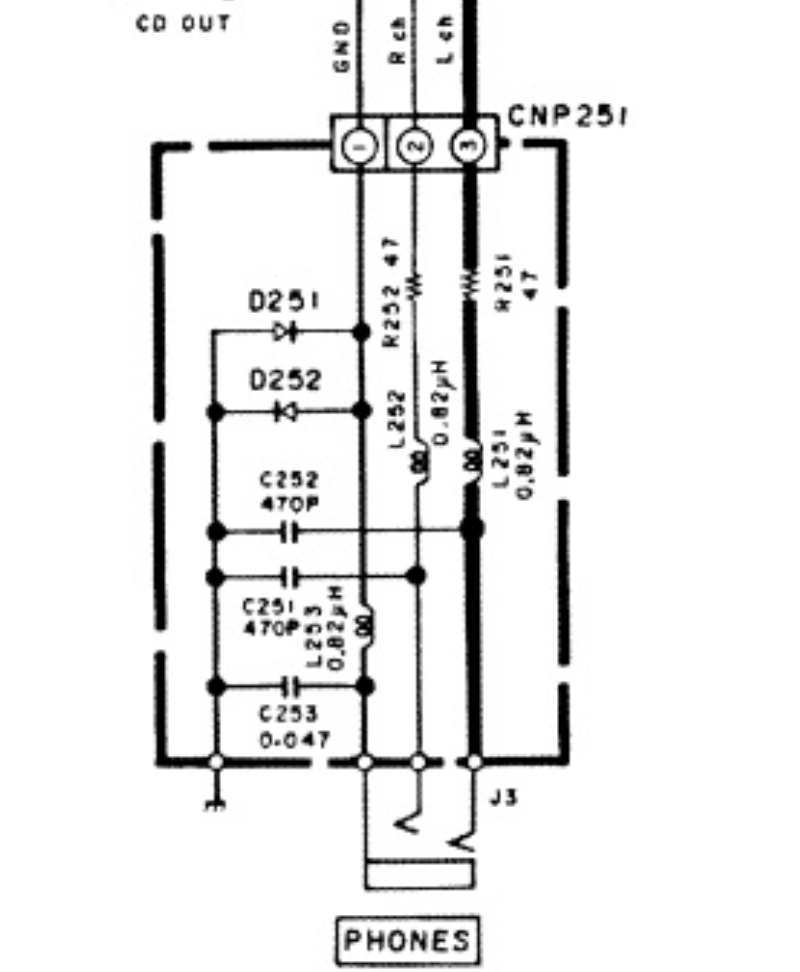

Верно ли? Викаш тея от Kenwood нищо не разбират а? Мислиш ли, че има нормален който да тръгне да свързва слушалки към изхода на НЧУ?

Така загрявш ли за какво иде реч?
