Здравейте! Имам въпросния плеър Alpine CDE-9850Ri и искам да му изкарам aux понеже няма такъв. Намерих едно клипче в което е показано, че може да се ползва aux във fm режим, но не пише или не е показано на кои крачета на процесора се запоява 3.5мм жак.

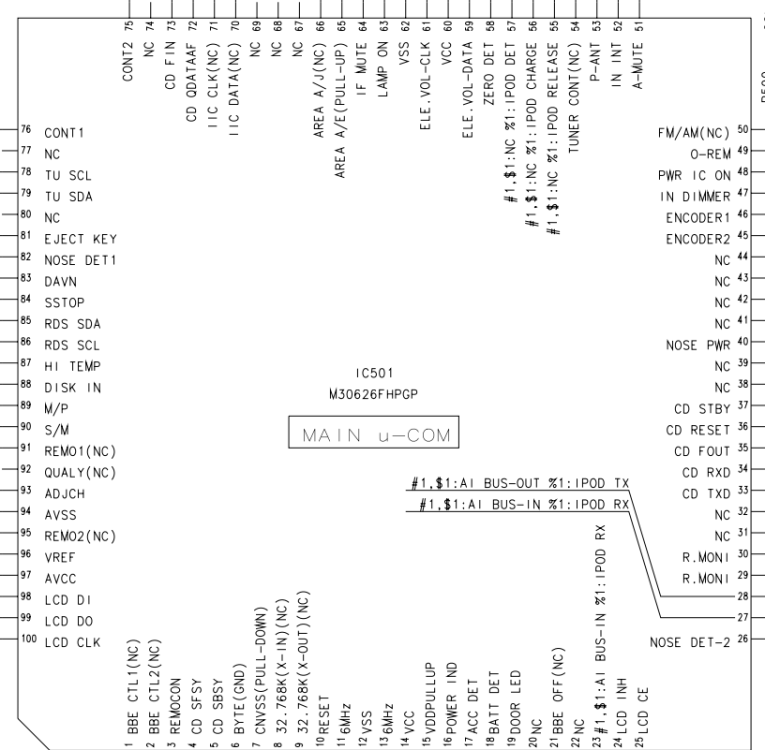

Не съм съвсем сигурен дали това е правилния чип, но ако е това, някой може ли да каже на кои крачета се запоява жака? Благодаря!

Линк към клипчето:

Линк към сервизното ръководство и схемите на плеъра: https://www.manualslib.com/manual/1058176/Alpine-Cda-9852rb.html?page=1#manual

преди 1 час, svetlio_7557 написа:

Намерих едно клипче в което е показано, че може да се ползва aux във fm режим

Друга е целта там, но трябваше дад дадеш линк?

Какво се каниш да включваш?

преди 1 минута, JKirilov написа:

Друга е целта там, но трябваше дад дадеш линк?

Какво се каниш да включваш?

Просто искам да пускам музика от телефона ми.

Ето:

https://www.amazon.com/fm-transmitter-car/s?k=fm+transmitter+for+car

преди 1 минута, JKirilov написа:

Ето:

https://www.amazon.com/fm-transmitter-car/s?k=fm+transmitter+for+car

Идеята е всичко да е вградено, без излишни неща. Просто не ми е ясно къде се подава сигнала, пробвах през Ai net на платката, но не се получи. Пробвах и през конектора за ipod и също не сработи.

Не може, ще го изгориш! Е, може но...

Какво не му е вградено на 3 см мушнати в запалката?

преди 1 минута, JKirilov написа:

Не може, ще го изгориш! Е, може но...

Какво не му е вградено на 3 см мушнати в запалката?

Просто не ми допада идеята за допълнителни стърчащи джаджи от запалката. Сигурен съм, че има начин, но не открих никаква информация за точно този модел, а това което открих за други модели на Alpine, просто не работи с този.

Обаче ти допада идеята да го изгориш, или ако все пак стане - да стърчи един кабел?

OM 68-04123Z56-A COVER (alpine-europe.com)

преди 9 часа, svetlio_7557 написа:

Здравейте! Имам въпросния плеър Alpine CDE-9850Ri и искам да му изкарам aux понеже няма такъв. Намерих едно клипче в което е показано, че може да се ползва aux във fm режим, но не пише или не е показано на кои крачета на процесора се запоява 3.5мм жак.

Не съм съвсем сигурен дали това е правилния чип, но ако е това, някой може ли да каже на кои крачета се запоява жака? Благодаря!

Линк към клипчето:

Линк към сервизното ръководство и схемите на плеъра: https://www.manualslib.com/manual/1058176/Alpine-Cda-9852rb.html?page=1#manual

Нищо никъде не е запоено ,а са използвали трансмитер който се свързва с празна четота от УКВ на тунера.

преди 8 часа, svetlio_7557 написа:

Идеята е всичко да е вградено, без излишни неща. Просто не ми е ясно къде се подава сигнала, пробвах през Ai net на платката, но не се получи. Пробвах и през конектора за ipod и също не сработи.

Сигнала се подава към предусилвателя ,като избереш свободна позиция на селектора за AUX - каквато няма този плейър.

Може да бъде изпозлван входа на ipod като бъде свързан AUX входа така:





преди 1 час, AAUUXX написа:

Нищо никъде не е запоено ,а са използвали трансмитер който се свързва с празна четота от УКВ на тунера.

Сигнала се подава към предусилвателя ,като избереш свободна позиция на селектора за AUX - каквато няма този плейър.

Може да бъде изпозлван входа на ipod като бъде свързан AUX входа така:





Пробвах директно на конектора но не се получи. Това от схемата някакви елементи ли трябва да са Е5004 и Е5006?

преди 26 минути, svetlio_7557 написа:

Това от схемата някакви елементи ли трябва да са Е5004 и Е5006?

Електролитни кондензатори са.Ама след този въпрос, по-добре го дай на някой техник да го реализира,

преди 33 минути, svetlio_7557 написа:

Пробвах директно на конектора но не се получи.

Селектора на входовете беше в позиция ipod?

преди 33 минути, svetlio_7557 написа:

Това от схемата някакви елементи ли трябва да са Е5004 и Е5006?

Разделителни кондензатори.



Цитат

Как да изкараме AUX от Alpine CDE-9850Ri

Колко човека ще го изкарвате?

преди 2 часа, AAUUXX написа:

Селектора на входовете беше в позиция ipod?

Разделителни кондензатори.

Да, на Ipod беше.

Намерих ги кондензаторите, обаче на кои крачета да запоя ляв и десен канал на жака? (Ако трябва ще извадя платката и ще я снимам от другата страна.)

Маса от къде се взема? На конектора за iPod има две маси, едната е D.GND (7) и GND (10)?

преди 13 минути, svetlio_7557 написа:

Да, на Ipod беше.

И свързан входа към разделителните кондензатори които съм маркирал на схемата?

току-що, AAUUXX написа:

И свързан входа към разделителните кондензатори които съм маркирал на схемата?

Не, отзад на зелената буксичка беше свързан

преди 23 минути, svetlio_7557 написа:

Да, на Ipod беше.

Намерих ги кондензаторите, обаче на кои крачета да запоя ляв и десен канал на жака? (Ако трябва ще извадя платката и ще я снимам от другата страна.)

Маса от къде се взема? На конектора за iPod има две маси, едната е D.GND (7) и GND (10)?



Кондензатори не се виждат на снимката ,може да са от другата страна на платката, свързва се входа към минус извода на кондензатора за да послижи като разделителен.

GND където е удобно за целта може да бъде използван.

преди 8 минути, svetlio_7557 написа:

Не, отзад на зелената буксичка беше свързан

Не ,така няма да се получи.

преди 7 минути, AAUUXX написа:

Кондензатори не се виждат на снимката ,може да са от другата страна на платката, свързва се входа към минус извода на кондензатора за да послижи като разделителен.

GND където е удобно за целта може да бъде използван.

Не ,така няма да се получи.

Ясно, а къде на кондензаторите се запояват двата канала и къде се запоява масата? По-горе добавих снимки.



П.С. Сега видях, че си отговорил колега

Маркирал съм къде тряба да се запои входа R/L



преди 4 минути, svetlio_7557 написа:

и къде се запоява масата? По-горе добавих снимки.



Виж на схемата къде е най близо GND която да използваш.

Аз бих използвал от буксата която е в близост до входа за GND.

преди 8 минути, svetlio_7557 написа:

Ясно, а къде на кондензаторите се запояват двата канала и къде се запоява масата? По-горе добавих снимки.



П.С. Сега видях, че си отговорил колега

Стига с това КОЛЕГА, едно време всички румънски цигани на тираджийте ни викаха така, какъв колега бе...?!

преди 29 минути, AAUUXX написа:

Маркирал съм къде тряба да се запои входа R/L



Виж на схемата къде е най близо GND която да използваш.

Аз бих използвал от буксата която е в близост до входа за GND.

Сега пък друг проблем. Не светва индикатора за iPod, а в настройките няма нищо. Явно когато се включи iPod тогава плеъра си го разпознава.

преди 31 минути, svetlio_7557 написа:

Сега пък друг проблем. Не светва индикатора за iPod, а в настройките няма нищо. Явно когато се включи iPod тогава плеъра си го разпознава.

Да ,напълно е възможно това.

Няма друг свободен вход който да бъде използван ,може да се изведе AUX от крайното стъпало като няма да е зависим входа от позицията на селектора ,но няма да може да бъде контолирана силата на звука от volume на плъйъра ,а от телефона което може би ще създаде известено неудобство.

преди 5 минути, AAUUXX написа:

Да ,напълно е възможно това.

Няма друг свободен вход който да бъде използван ,може да се изведе AUX от крайното стъпало като няма да е зависим входа от позицията на селектора ,но няма да може да бъде контолирана силата на звука от volume на плъйъра ,а от телефона което може би ще създаде известено неудобство.

Ясно, а все пак не може ли да се ползва вход от радиото? Когато е на позиция tuner, да се ползва сигнала от телефона?

преди 5 минути, svetlio_7557 написа:

Ясно, а все пак не може ли да се ползва вход от радиото? Когато е на позиция tuner, да се ползва сигнала от телефона?

Може през трансмитер да бъде ползван входа на тунера ,ако намеря в схемата друг вариант ще го напиша.

Какви са инициалите върху IC 202 ?
