преди 31 минути, AAUUXX написа:

Може през трансмитер да бъде ползван входа на тунера ,ако намеря в схемата друг вариант ще го напиша.

Какви са инициалите върху IC 202 ?

Къде се намира това, не можах да го открия?

Намерих това в един руски сайт. Отнася се за същия модел плеър.

"Сделал я как, срезал 2 дорожки — левый, правый динамик от радио, и на дорожки в сторону усилителя припаял аукс, землю на корпус и все)))

Аукс работает только с моим телефоном, дружная техника получилась, ни один телефон не воспринимает но не суть)"

преди 10 минути, svetlio_7557 написа:

Къде се намира това, не можах да го открия?

Може да опиташ през саунд процесора да подадеш аудио сигнал ,на кой вход ще излезе и дали ще има резултат не мога да кажа.

IC е BD3427K намери го на платката.

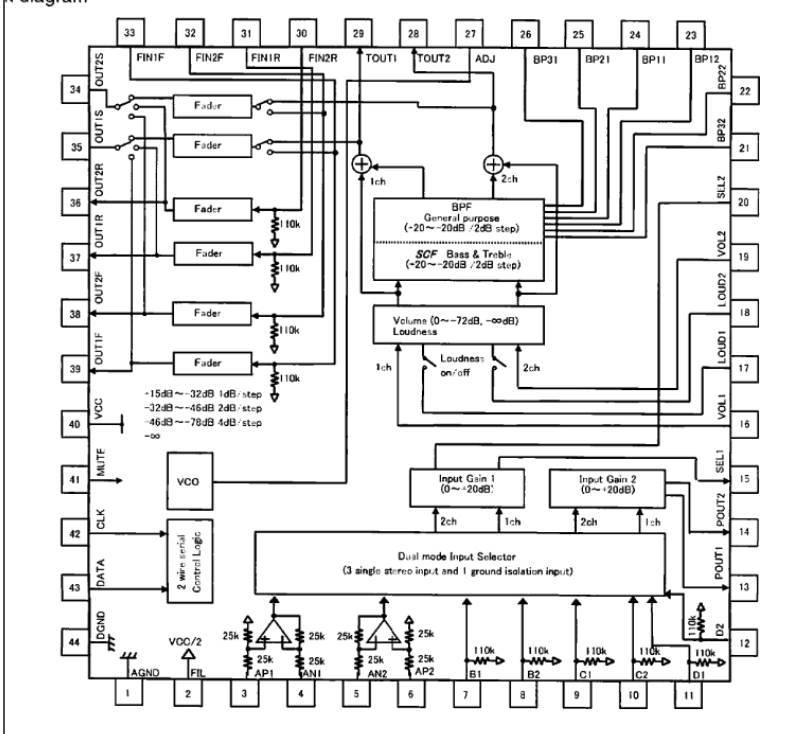

Блок схема и схема на свързване -маркирал съм входовете към него.



преди 19 минути, svetlio_7557 написа:



Намерих това в един руски сайт. Отнася се за същия модел плеър.

"Сделал я как, срезал 2 дорожки — левый, правый динамик от радио, и на дорожки в сторону усилителя припаял аукс, землю на корпус и все)))

Аукс работает только с моим телефоном, дружная техника получилась, ни один телефон не воспринимает но не суть)"

Схема ?

Странно защо ще работи само с неговия телефон след като е изпозвал входа на тунера ( прекъснал го) ?

преди 6 минути, AAUUXX написа:

Може да опиташ през саунд процесора да подадеш аудио сигнал ,на кой вход ще излезе и дали ще има резултат не мога да кажа.

IC е BD3427K намери го на платката.

Блок схема и схема на свързване -маркирал съм входовете към него.



Схема ?

Странно защо ще работи само с неговия телефон след като е изпозвал входа на тунера ( прекъснал го) ?

Нямам представа, но ми се струва че може и да заработи, щом при него се е получило, въпреки само с неговия телефон. Само не знам дали правилно ли съм се ориентирал на крачетата които съм отбелязал ли се запоява и ако да там ли се прекъсват?

Тоя чип ic203 така като гледам ще е голямо приключение да успея да запоя каквото и да е на крачетата му. Едва го виждам

Пробвах да запоя там където съм отбелязал НО БЕЗ ДА ПРЕКЪСВАМ НИЩО и не заработи. (не знам това ли е причината)

Търсих в ръководството, но не видях нищо свързано със CD Changer.... Ako плеара поддържа външен changer, има елегантно решение.

преди 26 минути, svetlio_7557 написа:

Нямам представа, но ми се струва че може и да заработи, щом при него се е получило, въпреки само с неговия телефон. Само не знам дали правилно ли съм се ориентирал на крачетата които съм отбелязал ли се запоява и ако да там ли се прекъсват?

Тоя чип ic203 така като гледам ще е голямо приключение да успея да запоя каквото и да е на крачетата му. Едва го виждам

Добре, но няма да имаш тунер след като бъде прекъснат.

Правилно е което си маркирал изхода на тунера.

Опитай и пиши какво е станало.

преди 20 минути, NewRedDragon написа:

Търсих в ръководството, но не видях нищо свързано със CD Changer.... Ako плеара поддържа външен changer, има елегантно решение.

Няма аудио входове.

преди 3 минути, AAUUXX написа:

Добре, но няма да имаш тунер след като бъде прекъснат.

Правилно е което си маркирал изхода на тунера.

Опитай и пиши какво е стнало.

Масата има ли нужда от прекъсване?

преди 9 минути, svetlio_7557 написа:



Тоя чип ic203 така като гледам ще е голямо приключение да успея да запоя каквото и да е на крачетата му. Едва го виждам

Вярно е ,но може да го свържеш тук.



преди 1 минута, svetlio_7557 написа:

Масата има ли нужда от прекъсване?

Не

преди 13 минути, svetlio_7557 написа:



Пробвах да запоя там където съм отбелязал НО БЕЗ ДА ПРЕКЪСВАМ НИЩО и не заработи. (не знам това ли е причината)

Опитай там където съм маркирал ,не че е сигурно че ще се получи.

PS: аудио сигнала трябва да мине през саунд процесора за да се получи - на теория ,но дали ще отпуши вход селектора е друга бира.

За Е232 предполагам се запоява на горното краче, а на Е228? Маса пак от корпус предполагам...

преди 5 минути, svetlio_7557 написа:

За Е232 предполагам се запоява на горното краче, а на Е228? Маса пак от корпус предполагам...

В посока саунд процесора запояваш.

Маса може и от корпуса ,ако няма на близо където да запоиш.

Опитва ли през AI Conectora ?



преди 17 минути, AAUUXX написа:

В посока саунд процесора запояваш.

Маса може и от корпуса ,ако няма на близо където да запоиш.

Опитва ли през AI Conectora ?



Да, не се получи. Реално няма такъв, само заготовка може би.

P.S. Единия май ще да е така, но втория със стрелката изобщо не мога да схвана кое краче отива към процесора.

преди 27 минути, svetlio_7557 написа:

Да, не се получи. Реално няма такъв, само заготовка може би.



Ако не се получи с входа към саунд процесора ,остава последен вариант за който писах назад в темата - да изведеш AUX от крайното стъпало и volume контрола да става от телфона когато ползва.

IN FL - преден ляв канал.

IN FR - преден десен канал.

IN RL - заден ляв канал.

IN RR - заден десен канал.

PS: през разделител кондензатор свържи AUX на схемта има такива.

C309

C311

C312

C313



преди 27 минути, svetlio_7557 написа:

Да, не се получи. Реално няма такъв, само заготовка може би.

P.S. Единия май ще да е така, но втория със стрелката изобщо не мога да схвана кое краче отива към процесора.

На E227 може да го запоиш.

преди 8 минути, AAUUXX написа:

Ако не се получи с входа към саунд процесора ,остава последен вариант за който писах назад в темата - да изведеш AUX от крайното стъпало и vllume контрола да става от телфона когато ползва.

IN FL - преден ляв канал.

IN FR - преден десен канал.

IN RL - заден ляв канал.

IN RR - заден десен канал.

PS: през разделител кондензатор свържи AUX на схемта има такива.

C309

C311

C312

C313



На E227 може да го запоиш.

На долното краче като при Е232, нали?

току-що, svetlio_7557 написа:

На долното краче като при Е232, нали?

Да

И всичко това заради 10-15 долара?

През тунер се опитва да изкара звук обаче се получава нещо между смущение и пукане на фона на едва чуваща се музика от телефона. И така няма да е...

преди 38 минути, AAUUXX написа:

Да

На мен друга простотия ми се върти из главата... Да пробвам да прекъсна тунера и ако сработи, да вградя някакво малко микроключе зад панела, да може да се превключва между aux и tuner според зависи какво се слуша.

преди 10 минути, svetlio_7557 написа:

През тунер се опитва да изкара звук обаче се получава нещо между смущение и пукане на фона на едва чуваща се музика от телефона. И така няма да е...

На мен друга простотия ми се върти из главата... Да пробвам да прекъсна тунера и ако сработи, да вградя някакво малко микроключе зад панела, да може да се превключва между aux и tuner според зависи какво се слуша.

Закачи AUX към крайното стъпало ,не мисля че ще се получи дори да бъде прекъснат тунера - но опитай.

Ако AI conector беше реален нямаше да е всичко това.

преди 4 минути, AAUUXX написа:

Закачи AUX към крайното стъпало ,не мисля че ще се получи дори да бъде прекъснат тунера - но опитай.

Ако AI conector ако беше реален нямаше да е всичко това.

Е да, даже предишния път като ръчках плеърчето ако не се лъжа първо там пробвах, но просто модела не поддържа AI.

P.S. Ако се свърже към крайното стъпало, няма да може да се регулира силата на звука, така ли? Ще има ли значение в какъв режим е плеъра, тоест Tuner или CD или ще свири през всичко?

преди 2 часа, NewRedDragon написа:

Търсих в ръководството, но не видях нищо свързано със CD Changer.... Ako плеара поддържа външен changer, има елегантно решение.

Мился, че няма такъв вариант. Просто тоя модел буквално няма нищо като екстри.

преди 10 минути, svetlio_7557 написа:



P.S. Ако се свърже към крайното стъпало, няма да може да се регулира силата на звука, така ли? Ще има ли значение в какъв режим е плеъра, тоест Tuner или CD или ще свири през всичко?

Няма да може да се регулира звука от плейъра ,а от телефона ще трябва да го правиш.

Няма да има значение позицията на входа на селектора.

Защо не опитате с това - без хардуерни намеси в самия плейар?

преди 6 минути, NewRedDragon написа:

Защо не опитате с това - без хардуерни намеси в самия плейар?

AI конектора не е реален ,няма къде да бъде включен адаптера.

преди 3 минути, AAUUXX написа:

AI конектора не е реален ,няма къде да бъде включен адаптера.

A, да - това съм го пропуснал да прочета. Сори за офтопика

току-що, NewRedDragon написа:

A, да - това съм го пропуснал да прочета. Сори за офтопика

Ако работеше AI конектор решенията са преходник към 3.5мм жак или блутут адаптер.

преди 6 минути, AAUUXX написа:

Ако работеше AI конектор решенията са преходник към 3.5мм жак или блутут адаптер.

Прекъснах тунера и запоих на изходите, но беше прав, че няма да се получи

Предвидливо ги прекъснах така, че да мога да възстановя пистите.

Остава варианта с крайното стъпало.

Крачета 12 и 14 ли са вход? Маса може би от корпус както в случаите до сега...



преди 33 минути, svetlio_7557 написа:

Прекъснах тунера и запоих на изходите, но беше прав, че няма да се получи

Предвидливо ги прекъснах така, че да мога да възстановя пистите.

Остава варианта с крайното стъпало.

Крачета 12 и 14 ли са вход? Маса може би от корпус както в случаите до сега...



12 е фронт десен канал ,14 е заден десен канал.

Запояваш на 12  и на 11 за предни канали или 14 и 15 за задни.

Четерте канала няма да могат да бъдат управлявани защото не минава аудио сигнала през саунд процесора.

Задължително през разелителен кондензатор ,по горе съм дал през кои - има ги на платката ,ако не ги използваш сложи такива с капацитет 0.22мкф/ 10в или 1мкф/ 10в, с минуса към входа ,а плюса към ИС на кондензатора.

преди 33 минути, AAUUXX написа:

Освен да запоя ляв и десен канал на Е325 и Е326, че има възможност, но не знам на тези крачета дето са отбелязани или на другите?

преди 6 минути, svetlio_7557 написа:

Освен да запоя ляв и десен канал на Е325 и Е326, че има възможност, но не знам на тези крачета дето са отбелязани или на другите?

P.S. Тоест там където съм оградил трябва да е - на кондензатора ако съм разбрал правилно.
