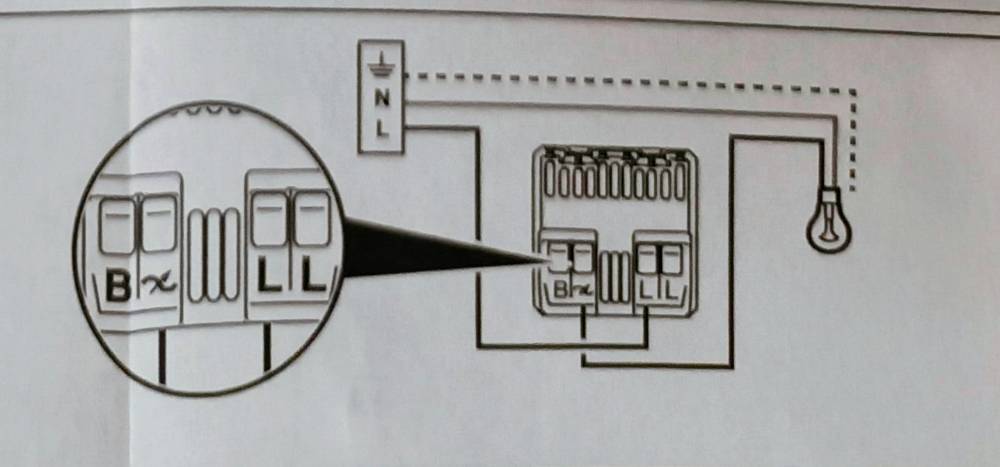

Снимки на упътванията и самият димер

Пича от магазина каза, че просто можело да се замени съществуващият ел. ключ с димера, но не съм сигурен къде точно да му бучна жиците +/- и заземяващата.

До колкото разбирам заземяващата изобщо не би следвало да се вкарва в него, което доста ме учудва, но другите две не знам какво да ги правя, а не искам да го унищожа това нещо от простотия

При положение, че имаш схема на свързване - какво се чудиш?

Защо изобщо мислиш, че защитния проводник PE трябва да "ходи" до ключа?

Ами пита човека как се получава захранване на платката по време на светенето на лампата след като няма подаден другия край на захранването, когато симистора е отпушен.

Влиза фаза, излиза фаза търси се как става захранването на чипа и симистора.



преди 1 час, t7854 написа:

До колкото разбирам заземяващата изобщо не би следвало да се вкарва в него, което доста ме учудва, но другите две не знам какво да ги правя, а не искам да го унищожа това нещо от простотия

Правилно ти е отговорено, просто схемчката вътре се захранва от пада на напрежение през един резистор и затова схемката  няма нужда от нула.

Да питам - да не би да се опитваш да управляваш LED крушка? Ако изрично не е указано, че тя е димеруема, не може да се управлява от димера.

преди 1 час, цър-вул написа:

Да питам - да не би да се опитваш да управляваш LED крушка? Ако изрично не е указано, че тя е димеруема, не може да се управлява от димера.

Аз съм си правил "димируема" обикновена ЛЕД лампа- с ключ, който има глимка. При изключено - свети съвсем слабо.

Съществуващия ключ девиатор или кръстат?!

Общо взето не знаем как е направена инсталацията. Т.е. дали да ползваш схема 1 или 2 от дадените и обърни внимание на това:

Цитат

LED драйверът вътре в крушката трябва да може да работи с променената форма на напрежението, която димерът подава. Ако драйверът не е проектиран за това – започват проблемите.

Отделно, да не би съществуващия ключ да е сериен?

п.п. При осветлението се заземява корпуса на осветителното тяло! То не участва в управлението или захранването на крушката!

преди 8 часа, (:IдioiдI:) написа:

п.п. При осветлението се заземява корпуса на осветителното тяло! То не участва в управлението или захранването на крушката!

От какъв зор? Не знаеш ли, че и ДТЗ не е задължителна за такива консуматори.

преди 1 час, jhoro написа:

От какъв зор? Не знаеш ли, че и ДТЗ не е задължителна за такива консуматори.

Заземяването на метален корпус е задължително независимо дали има ДТЗ!

преди 11 минути, stoy@n написа:

Заземяването на метален корпус

При двупроводна инсталация?

преди 3 часа, цър-вул написа:

При двупроводна инсталация?

При двупроводна естествено няма как да се заземи корпуса. Визирах чертежа по-горе, където е показано заземяването.

преди 5 часа, jhoro написа:

От какъв зор?

Цитат

Заземяването е една от най‑важните мерки за електробезопасност и има ясни случаи, в които е задължително, и други, в които е силно препоръчително. Ще ти го обясня практично и без излишна теория.

🟩 Кога заземяването е задължително

1. Метални корпуси на електроуреди

Всички уреди с метален корпус, които се включват в мрежата:

• бойлери
• перални
• съдомиялни
• фурни
• електрически печки
• компютърни кутии

Те трябва да са свързани към защитен проводник (PE).

2. Осветителни тела с метални части

Особено ако са:

• в баня
• в мокри помещения
• в метални полилеи, аплици, лампи

3. Контакти с защитен пин

Ако контактът има „уши“ или пин за заземяване, той трябва да е свързан към реално заземяване, а не да стои „на празно“.

4. Електрически табла

Всички табла трябва да имат:

• заземителна шина
• свързване към заземителния контур
• правилно разделени N и PE (особено при TN‑S и TN‑C‑S системи)

5. Метални конструкции в баня

Например:

• метални тръби
• бойлер
• метални рамки
  Те се свързват към потенциално уравняване.

---

🟨 Кога е силно препоръчително

1. Димер, ключ, контакт в метална кутия

Ако корпусът е метален → заземяване е препоръчително.

2. LED драйвери, трансформатори, захранвания

Особено ако са в метална кутия.

3. Външно осветление

Метални лампи, градински тела, прожектори.

---

🟥 Кога НЕ се заземява

• Пластмасови ключове и контакти (ако няма метални части)
• Уреди с двойна изолация (маркирани с два квадрата)
• Малки зарядни устройства (телефони, лаптопи) – те са галванично изолирани

---

🧩 Защо е важно

Заземяването:

• отвежда опасните токове към земята
• предотвратява токов удар
• позволява на дефектнотоковата защита (ДТЗ) да сработи
• предпазва уредите от повреди



преди 8 часа, stoy@n написа:

Заземяването на метален корпус е задължително независимо дали има ДТЗ!

Я пак помислете - какво е заземяване?
