Здравейте! Имам един въпрос за задача по Физика.


Препоръчан отговор


Ако всеки резистор е по 3 намерих, че R1+R4+R7+R5+R6 = 7, тогава как ще намеря R2+R3=? и стойността на цялата верига = ?

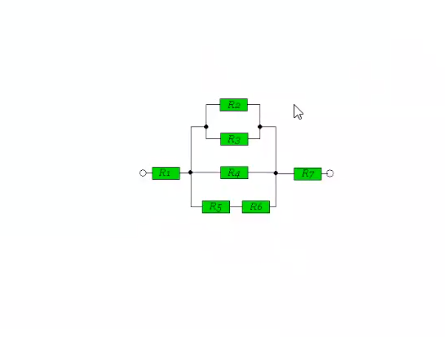

Благодаря предварително!Screenshot_31.png.c9893b6d14a4ebb045b84e9154aa9ed7.png

Линк към този отговор
Сподели в други сайтове

Нали всеки е по 3 (вероятно Ома)?

Ако е така би трябвало общото им съпротивление да е 1,5 Ома.

Но тогава първия сбор не е равен на 7?

Условието не е написано нещо както трябва.

Линк към този отговор
Сподели в други сайтове
преди 43 минути, Minecraft TV Bulgaria написа:

Ако всеки резистор е по 3 намерих, че R1+R4+R7+R5+R6 = 7, тогава как ще намеря R2+R3=? и стойността на цялата верига = ?

Благодаря предварително!Screenshot_31.png.c9893b6d14a4ebb045b84e9154aa9ed7.png

Доколкото си спомям, това бе отдавна часовете по електротехника в училище.😀  Прави се разбор. Първо паралел или j и после реалното число.

https://www.uni-ruse.bg/disciplines/TE/DocLib3/01.2. Анализ на електрически вериги.pdf

R2, R3 са паралелни свързани. R2,3 след като се намери, може и да се намери R5,R6 съпротивлението. Така R2,3, R4 и R5,R6 са свързани в паралел. После като се намери R23456 се събира с R1 и R7.

Линк към този отговор
Сподели в други сайтове
преди 3 минути, ice_lion__01 написа:

Нали всеки е по 3 (вероятно Ома)?

Ако е така би трябвало общото им съпротивление да е 1,5 Ома.

Но тогава първия сбор не е равен на 7?

Условието не е написано нещо както трябва.

Условието е такова, намерете съпротивлението на цялата верига ако всеки резистор е по 3 ома.

Линк към този отговор
Сподели в други сайтове

Последователно свързаните се събират директно, (R1 + R2 + ... + Rn), успоредно свързаните се събират като (1/R1 + 1/R2 + ... + 1/Rn). Тръгваш да опростяваш веригата отвътре навън и се получава в няколко стъпки.


Линк към този отговор
Сподели в други сайтове
преди 13 минути, Харалампиус написа:

Излиза ми 7 1/6 (седем и една шеста). Съпротивлението Rгрупа излиза 1 1/6.

А? Не ми харесва нещо...







Оппаа!

Формулата за паралелни съпротивления е 1/R = 1/R1 + 1/2 + . . . + 1/Rn

Така че горните ми сметки не са верни!

Да, моя грешка. Прав си.

Линк към този отговор
Сподели в други сайтове

В горната верига две в паралел по 3ом=1.5ом.В долната верига  1/3+1/6 =1/Х или х.3=6 х=2ом. Общо в паралелните клонове  1/1.5+1/2=1/х   2х= 1.5  х=0.75ом  Общото съпротивление на цялата схема е 3+0.75+3=6.75ом.

Линк към този отговор
Сподели в други сайтове


По-лесно е да се раздели на кръгове и следвайки тези правила се получава:

Rобщо = R1+ Rp+R7 = 6 + Rp = 6+ 0.857... = 6.857...

Rp = R23*R4*R56/(R4*R56+R23*R56+R23*R4) = 3*1.5*6/(3*6+1,5*6+3*1.5) = 27/ (18+9+4.5)=27/31.5 = 0.857...

R23 = R2*R3 /(R2+R3) = 3*3/(3+3) = 9/6 = 3/2 = 1.5

R56 = R5+R6 = 3+3 = 6

Линк към този отговор
Сподели в други сайтове

към автора
понеже не мога да го напиша тук, поствам картинка на решението на твоята задача




пп
белким сме помогнали участвалите съфорумци в темата за девети клас

пп

не знам дали го разбираш за това поствам още една картинка


забравил съ да добавя знакът за събиране във втората картинка

Линк към този отговор
Сподели в други сайтове

ето със  знака за събиране

е й така ще ги трупам пост след пост, заради ограниченото време на редакция

Линк към този отговор
Сподели в други сайтове
преди 2 часа, дpъндю написа:

ето със  знака за събиране

е й така ще ги трупам пост след пост, заради ограниченото време на редакция

Благодаря!

Линк към този отговор
Сподели в други сайтове
преди 2 часа, дpъндю написа:

ето със  знака за събиране

е й така ще ги трупам пост след пост, заради ограниченото време на редакция

Дънди .... ко направи с R4 .... :)

След като сме да я бистрим формулата, то аз предлагам следните варианти:

1>

                                     R2*R3
                                      ------  * R4 * (R5+R6)
                                     R2+R3
R = R1 + -------------------------------------------------- + R7
                                        R2*R3                      R2*R3
                R4*(R5+R6) + --------*(R5+R6) + -------*R4
                                        R2+R3                     R2+R3

2>


                                     R2*R3*R4*(R5+R6)
R = R1 + ---------------------------------------------------------- + R7
               R4*(R5+R6)*(R2+R3) + R2*R3*(R5+R6) +R2*R3*R4

Който вече желае може да опростява изразите повече. Може и аз да съм забравил как се опростява. :)

п.п. За това и предложих, да "накъса" веригата. Принципа е разделяй и владей, т.е. първо раздробяваш на по-прости вериги (анализираш), а после окрупняваш (синтезираш).

Линк към този отговор
Сподели в други сайтове
преди 52 минути, Minecraft TV Bulgaria написа:

Благодаря!

подсетиха ме че забравих R4
дъйбъ склерозата, а на първата не съм забравил

преди 3 часа, дpъндю написа:

към автора
понеже не мога да го напиша тук, поствам картинка на решението на твоята задача






преди 10 минути, iИ.дИоNд.Ni написа:

Дънди .... ко направи с R4 .... :)

турих го ве, добре че ме подсети

Линк към този отговор
Сподели в други сайтове

Ужас... Математиката ми е толкова избягала, че не може да се върне вече. А като се сетя, че държах матура по физика...отдавна

И все пак как? На мен ми излиза 8?

Цитат

R1+R4+R7+R5+R6 = 7



Линк към този отговор
Сподели в други сайтове
на 29.10.2020 г. в 11:12, Minecraft TV Bulgaria написа:

Ако всеки резистор е по 3 намерих, че R1+R4+R7+R5+R6 = 7, тогава как ще намеря R2+R3=? и стойността на цялата верига = ?

Благодаря предварително!Screenshot_31.png.c9893b6d14a4ebb045b84e9154aa9ed7.png

R2 и r3 = 2/3

(R2, r3), r4, (r5 и r6) =3/2+1/3+1/6=2

Общо всички са 8

Линк към този отговор
Сподели в други сайтове
преди 36 минути, Shiniasu написа:

R2 и r3 = 2/3

(R2, r3), r4, (r5 и r6) =3/2+1/3+1/6=2

Общо всички са 8

И аз ги бях сметнал "8" и се зачудих, но май задачата е написана грешно.

Има онлайн калкулатори за тези които не могат да смятат такива дълги изрази.

Линк към този отговор
Сподели в други сайтове
преди 8 минути, ice_lion__01 написа:

И аз ги бях сметнал "8" и се зачудих, но май задачата е написана грешно.

Има онлайн калкулатори за тези които не могат да смятат такива дълги изрази.

Да, но трябва да се яъведат данните правилно, а по-горе не са.



на 30.10.2020 г. в 11:13, NVJ написа:

R1+((R5+R6)||(R2||R3)||R4)+R7

Две скоби са изпуснати, при r2 и r3.

Линк към този отговор
Сподели в други сайтове

Пак си проверих сметките.
При R1=R2=R3=R4=R5=R6=R7=R=3 за общото съпротивление получих:

R1+1/(1/(R5+R6)+1/R2+1/R3+1/R4)+R7=
=R+1/(1/(2R)+1/R+1/R+1/R)+R=
=2R+1/(1/(2R)+3/R)=
=2R+1/(1/(2R)+6/(2R))=
=2R+2R/(1+6)=
=2R+2R/7=
=2R(1+1/7)=
=2R(7+1)/7=
=2R.8/7=
=16R/7=
=16.3/7=
=48/7=
~6.857


Линк към този отговор
Сподели в други сайтове

R2R3=1.5 Оhm

R4=3 Ohm

R5R6=6 Ohm

1/Rp=1/1.5 + 1/3 + 1/6 = 4/6 + 2/6 + 1/6 = 7/6

Rp=6/7 Ohm

R = 3 + 3 + 6/7 = 21/7 + 21/7 + 6/7 = 48/7 = 6+ 5/7 = 6.857 Ohm

Линк към този отговор
Сподели в други сайтове
на 29.10.2020 г. в 20:05, дpъндю написа:

турих го ве, добре че ме подсети

И ти ме подсети, че реално R2 и R3 се явяват не като отделен токов кръг, а са си успоредни на R4 и (R5+R6), което означава, че твоя вариант е по-добър от моя. Моя начин е първичен. Не помислих, а действах първо-сигнално как бих постъпил аз.

Предполагам си забелязал, че съм си глупавичък. :)

Линк към този отговор
Сподели в други сайтове
преди 13 минути, iИ.дИоNд.Ni написа:

И ти ме подсети, че реално R2 и R3 се явяват не като отделен токов кръг, а са си успоредни на R4 и (R5+R6)

тва щот и ти си склероза кът мен


Линк към този отговор
Сподели в други сайтове
на 3.11.2020 г. в 18:49, Shiniasu написа:

Две скоби са изпуснати, при r2 и r3.

Ти изпускаш, че има разлика между съпротивление на системата и проводимост. Дори не знаеш, защо примера е с еднакви съпротивления. Да, те имат еднакво съпротивление, но дали физическите им габарити са им еднакви?!

преди 3 минути, дpъндю написа:

тва щот и ти си склероза кът мен


:offtopic_s:

Навремето Дънди трябваше да правя едно нещо, за което ми трябваха съпротивления 1ом. Купих и един познат като ги видя се смя доста. :) Едно е през въпросното съпротивление да минава 1А, а друго е 1мА. ;)

Линк към този отговор
Сподели в други сайтове
