Дефектнотокова защита на двупроводна схема TN-C.


Препоръчан отговор


Дефектнотокова защита, позната още като диференциалнотокова защита или прекъсвач на остатъчен ток.

Много хора питат: "Може ли да се монтира на на двупроводна схема тип TN-C?"
Отговора е:

КАТЕГОРИЧНО НЕ!

В двупроводна мрежа е абсолютно забранено да се прекъсва нулевия проводник с автоматични устройства или превключватели, а ДТЗ просто прекъсва и двата.

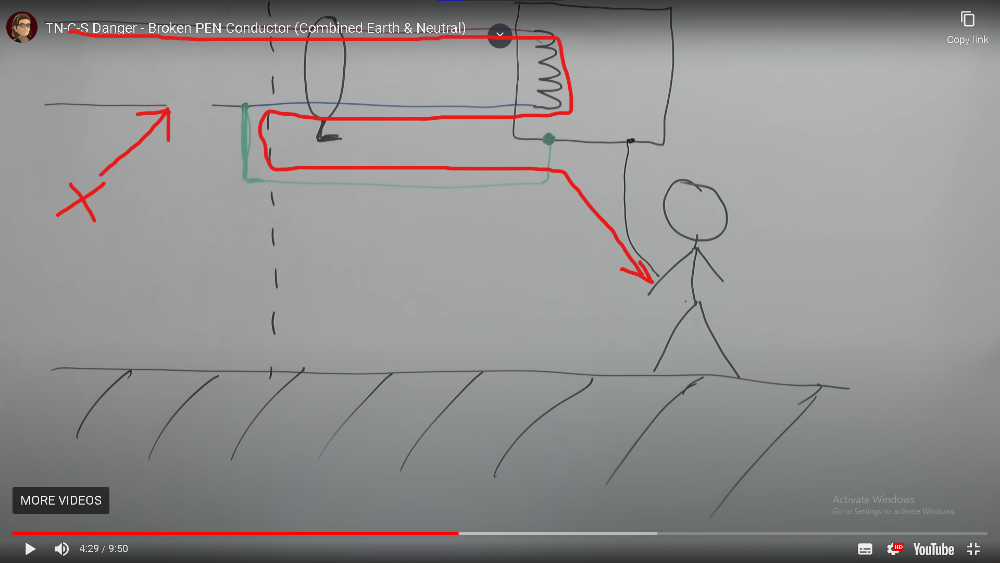

Неутралният проводник в двупроводна система е единственият начин електрическият ток да "избяга" обратно към източника на генериране, а прекъсването или изключването на неутралния проводник е голяма заплаха от токов удар. Следователно в двупроводна верига могат да се използват само еднополюсни прекъсвачи или превключватели, които прекъсват само фазовия проводник.
в трипроводна система за защита има трети проводник - заземяване, който също не може да бъде изключван от прекъсвачи. Нито един от производителите на ДТЗ не дава гаранция, че при сработване на защитата се прекъсват едновременно фазата и нулата. В случай на аварийно претоварване на ДТЗ контактите могат да изгорят или да залепнат, като дори за кратко време може да възникне ситуация, когато нулевият контакт е прекъснат а фазата не. В подобен момент има огромен риск за поражение от протичане на ток, понеже е възможно да има повреден уред, който в този момент да има фаза върху корпуса.

Диференциалнотокова защита – Уикипедия (wikipedia.org)

Линк към коментара
Сподели в други сайтове

преди 8 минути, ntm7iv написа:

Много хора питат: "Може ли да се монтира на на двупроводна схема тип TN-C?"
Отговора е:

КАТЕГОРИЧНО НЕ!

В двупроводна мрежа е абсолютно забранено да се прекъсва нулевия проводник с автоматични устройства или превключватели, а ДТЗ просто прекъсва и двата.

а ако корпуса на устройството е занулено?

Линк към коментара
Сподели в други сайтове

преди 7 минути, дръндю написа:

а ако корпуса на устройството е занулено?

Точно тогава - нулевия проводник НЕ СЕ ПРЕКЪСВА!

преди 15 минути, ntm7iv написа:

Много хора питат: "Може ли да се монтира на на двупроводна схема тип TN-C?"
Отговора е: КАТЕГОРИЧНО НЕ!

Хайде - да не е толкова категорично!
До едно място - „върви“ дву-поводна инсталация. До там, докъдето всички връзки са „твърди“ - разклонителна или щепселна кутия. После става три-проводна, като „нулата“ и „неутралата“ се събират преди ДТЗ!
Въпросната ДТЗ ще защитава само уредите, свързани след нея.

Линк към коментара
Сподели в други сайтове

преди 7 минути, jhoro написа:

Въпросната ДТЗ ще защитава само уредите, свързани след нея.

разбира се че е така

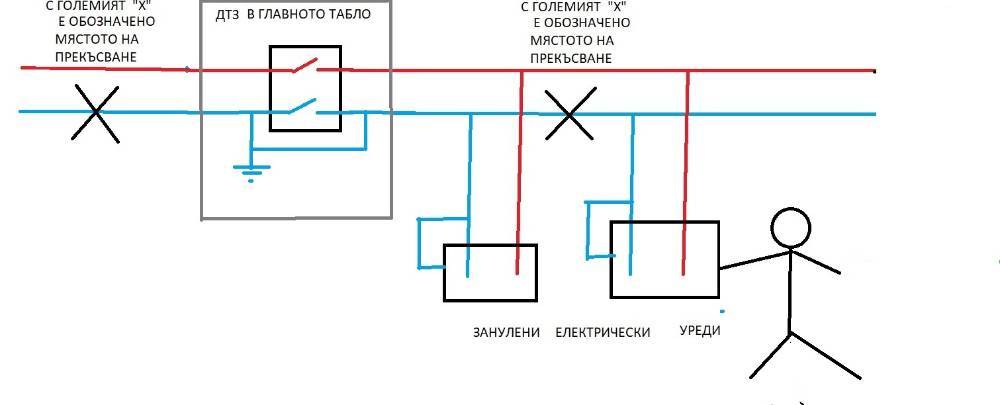

ена рисунка за сведение на автора на темата... набръжке



пп
чек са пофаля къф съм добър художник

Редактирано от дръндю (преглед на промените)
Линк към коментара
Сподели в други сайтове

преди 21 минути, jhoro написа:

Точно тогава - нулевия проводник НЕ СЕ ПРЕКЪСВА!

Хайде - да не е толкова категорично!
До едно място - „върви“ дву-поводна инсталация. До там, докъдето всички връзки са „твърди“ - разклонителна или щепселна кутия. После става три-проводна, като „нулата“ и „неутралата“ се събират преди ДТЗ!
Въпросната ДТЗ ще защитава само уредите, свързани след нея.

Да може да се модифицира системата. Примерно от етажното табло до таблото на апартамента се пуска допълнителен нулев кабел, който служи за заземителен. От таблото се окабелява на всякъде, като стандартна трипроводна линия. Това е компромисен вариант разбира се.

Линк към коментара
Сподели в други сайтове

преди 3 минути, Coco1 написа:

Докъде ше стигне тоя форум ако почнем да копипействаме всяко нещо от нета и пълниме разделите !

В тази тема няма копи. Всичко написано е съставено от мен!

Линк към коментара
Сподели в други сайтове

преди 5 минути, ntm7iv написа:

В тази тема няма копи. Всичко написано е съставено от мен!

Нета е пълен с такива решения

https://www.google.com/search?q=дефектнотокова+защита+начин+на+свързване&oq=Дефектнотокова+защита+на+двупроводна+схема+TN-C&aqs=chrome.1.69i57j0i333l3j69i60l3.6686j0j7&sourceid=chrome&ie=UTF-8

Линк към коментара
Сподели в други сайтове

преди 14 минути, Coco1 написа:

Докъде ше стигне тоя форум ако почнем да копипействаме всяко нещо от нета и пълниме разделите !

мераклия ве
админа му даде сто точки за една тема и ся няма спирка

Линк към коментара
Сподели в други сайтове

преди 8 минути, Coco1 написа:

В нета за всичко има решение спор няма. Но е хубаво да го има и в този форум поради ред причини, които няма да обяснявам.

Ако имаш да коментираш нещо конкретно по темата с радост ще коментирам.

преди 2 минути, дръндю написа:

мераклия ве
админа му даде сто точки за една тема и ся няма спирка

Така е, това е само за разгрявка. Тепърва почвам. Голяма работа е админския стимул. :)

Линк към коментара
Сподели в други сайтове

преди 9 минути, ntm7iv написа:

В нета за всичко има решение спор няма. Но е хубаво да го има и в този форум поради ред причини, които няма да обяснявам.

Не няма, за всичко решения в нета, има проблеми които изискват по екзотични решения . И ако наистина искаш да помагаш опитай в тая тема.



Линк към коментара
Сподели в други сайтове

преди 3 минути, Coco1 написа:

Не няма, за всичко решения в нета, има проблеми които изискват по екзотични решения . И ако наистина искаш да помагаш опитай в тая тема.



Имал съм същия проблем и мога да дам съвет а дали ще е решение ще видим. А ти какво спиш а не си дал вече решението там. И стига си ми чатил в темата!

Всъщост драскай си, така ми вдига рейтинга на темата! :)

Линк към коментара
Сподели в други сайтове

преди 9 минути, ntm7iv написа:

мал съм същия проблем и мога да дам съвет а дали ще е решение ще видим.

Е хайде де

преди 9 минути, ntm7iv написа:

А ти какво спиш а не си дал вече решението там.

Не мисли другите които са помагали реално а не с безмислени  теми като  тебе.

преди 9 минути, ntm7iv написа:

И стига си ми чатил в темата!

Нещо са ти объркани представите за нета, тука няма твоя тема и избор на коментатори.

Май досега не си виждал нет.

Линк към коментара
Сподели в други сайтове

преди 3 минути, Coco1 написа:

Е хайде де

Не мисли другите които са помагали реално а не с безмислени  теми като  тебе.

Нещо са ти объркани представите за нета, тука няма твоя тема и избор на коментатори.

Май досега не си виждал нет.

Форума е пълен с критикари, като теб, които ползват темите за веселба и чат. Един обаче не видях да ми даде пример с някоя негова образцова тема.

Линк към коментара
Сподели в други сайтове

преди 6 минути, ntm7iv написа:

Форума е пълен с критикари, като теб, които ползват темите за веселба и чат. Един обаче не видях да ми даде пример с някоя негова образцова тема.

Пуснал амнайсе копипейст теми от нета - мисли се за вундеркинд на форума :lol6:

Линк към коментара
Сподели в други сайтове

преди 2 минути, Coco1 написа:

Пуснал амнайсе теми копипейст теми от нета - мисли се за вундеркинд на форума :lol6:

Май не четеш какво съм писал в темата. На това вече отговорих. Явно, като няма какво смислено да напишеш почваш да повтаряш едно и също.

Губиш връзка с кораба майка!

Линк към коментара
Сподели в други сайтове

преди 2 минути, ntm7iv написа:

Май не четеш какво съм писал в темата. На това вече отговорих. Явно, като няма какво смислено да напишеш почваш да повтаряш едно и също.

Губиш връзка с кораба майка!

Тва не е тема, а копипейст от нета. Въобще правиш ли разлика !

Единственото което стана ясно е че си се взел много насериозно с копипейст.



Линк към коментара
Сподели в други сайтове

преди 1 час, дръндю написа:

мераклия ве
админа му даде сто точки за една тема и ся няма спирка

Ами значи админа е за таковане!

Линк към коментара
Сподели в други сайтове

преди 25 минути, ivan_pop написа:

Ами значи админа е за таковане!

Що викаш - „Ела бой - набий ме“?

Линк към коментара
Сподели в други сайтове

преди 23 минути, ivan_pop написа:

Ами значи админа е за таковане!

Ам че ти откъде знаеш какви са им отношенията:D

Линк към коментара
Сподели в други сайтове

То това ако е така с раздаване на точки , за прекалено много хора темата е излишна направо по ред причини, които няма да изброявам.

Още по вече с коментара си "Цър-вул" е посочил далеч по добър метод за справяне отколкото описаният , като в тема. Ако тази тема заслужава наистина 100 точки то не зная на колко места по 100 трябва да постави админа за тази тема:



В нея също има много "плява" но стила на писане от сериозните посетители, помощните средства и и обясненията са далеч от това което представлява "наградената" тема. А и като се вгледа човек в нея са си живи написани 100 и кусур страници а не 2.

Във "Празни приказки и забава" има по 4-5000 страници теми с над 200000 поста из тях - значи ли това, че трябва да се покрият със "златни, платинени и ред други" награди.

Вярно е само едно: Форумът е на Администратора и той решава какво може и не може да се пише. Но по вече е вярно това, че този форум го правят и крепят ПОСЕТИТЕЛИТЕ а не Администратора.

Същото е и в раздел  Линукс и в раздела с вирусите. Дали те не са по ценни от тази тема? Едва ли ще се намери някой да е на друго мнение!

Линк към коментара
Сподели в други сайтове

Та по темата,на двупроводна инсталация наистина си е компромис, като се има предвид, че 99% от панелките са с такава, дори в даден апартамент да се изгради нова три проводна инсталация с дублиране на нулата, като земно има риск при пробив в съседи да заобиколи защитата и да ви изненада неприятно и ако се отървете само с изпушила техника бийте капата у земята, че леко сте се отървали.

Линк към коментара
Сподели в други сайтове

преди 16 минути, bulljo написа:

Та по темата,на двупроводна инсталация наистина си е компромис, като се има предвид, че 99% от панелките са с такава, дори в даден апартамент да се изгради нова три проводна инсталация с дублиране на нулата, като земно има риск при пробив в съседи да заобиколи защитата и да ви изненада неприятно и ако се отървете само с изпушила техника бийте капата у земята, че леко сте се отървали.

Тая глупост ... не я казвай на друго място!

Принципно - колко е напрежението в „нулата“?

Линк към коментара
Сподели в други сайтове

преди 3 часа, ntm7iv написа:

Един обаче не видях да ми даде пример с някоя негова образцова тема.

Създаване на дял за възстановяване на системата, за да защитим Windows
Лесно инсталиране на Windows с помощта на инструментите на Hiren's Boot CD
Инсталиране на Windows без външен инсталационен носител на BIOS машини

преди 3 минути, jhoro написа:

Принципно - колко е напрежението в „нулата“?

😄
За куйо иде реч:
- за потенциала на нулата спрямо фазата
или
- за потенциала на нулата спрямо заземяване
М?
