преди 3 минути, AAUUXX написа:

Изчакай да ти покажа кое да свалиш и мериш.

Ok

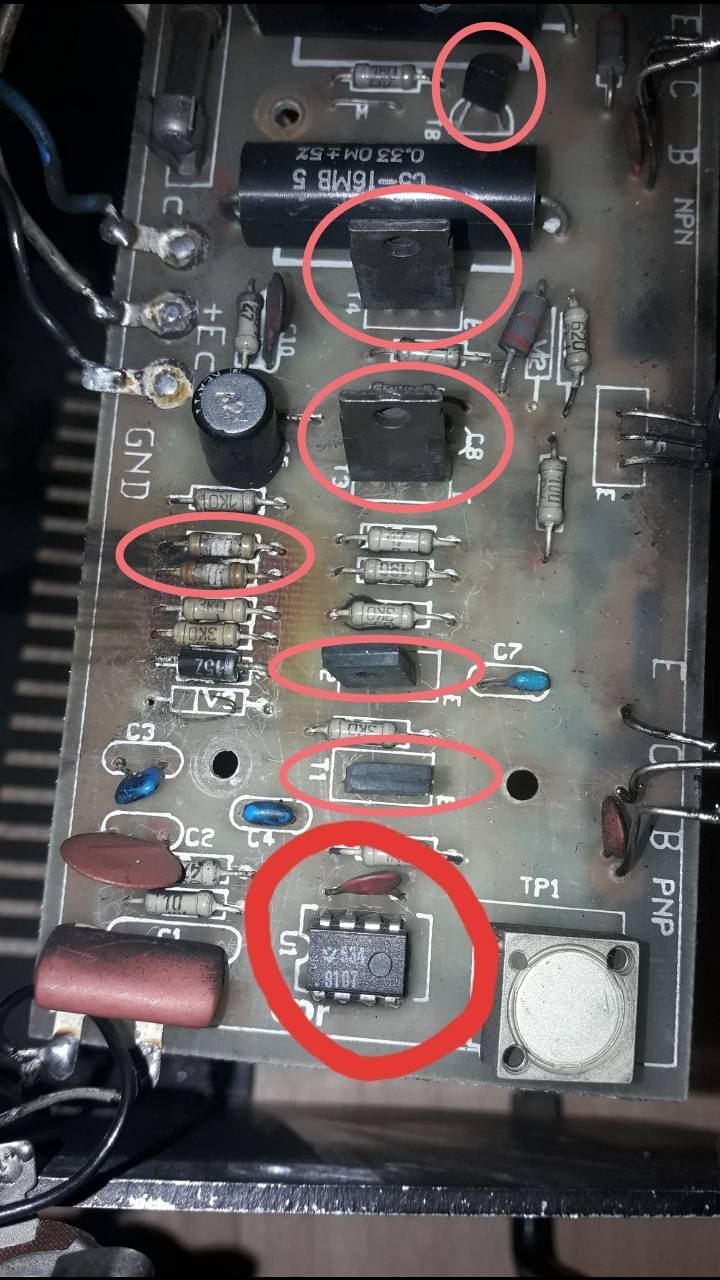

Мериш всичко оградено и това което съм пропуснал като транзистор, съпротивление с вид каквито съм оградил, диодите същи замери, сменяш и ОУ защото вероятно е изгорял, но него може да не го бързаш, а да го тестваш след като си сигурен, че всички елементи са изправни по платката.



Когато слагаш крайните и не само тях внимавай да не им объркаш прехода.

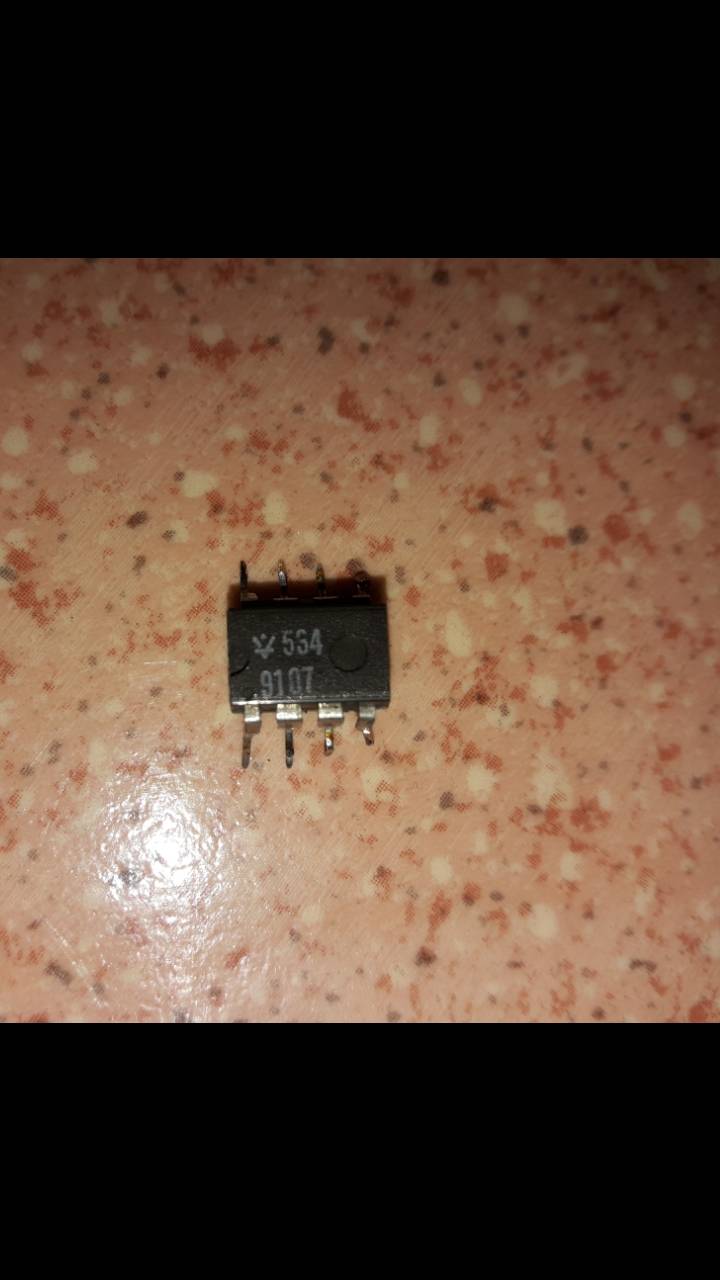

Маломощното транзисторче 77АО мисля че беше 2Т3307А. А я кажи какъв ОУ купи, че май си взел не това, което трябва. Надявам се да е 534  или NE 5534. Това което вероятно си взел е датата на производство.

преди 8 часа, lupis написа:

Маломощното транзисторче 77АО мисля че беше 2Т3307А. А я кажи какъв ОУ купи, че май си взел не това, което трябва. Надявам се да е 534  или NE 5534. Това което вероятно си взел е датата на производство.

http://nnelectronic.com/product.php?ProductID=203927

Tova vzeh

преди 8 часа, lupis написа:

Маломощното транзисторче 77АО мисля че беше 2Т3307А. А я кажи какъв ОУ купи, че май си взел не това, което трябва. Надявам се да е 534  или NE 5534. Това което вероятно си взел е датата на производство.

Как да разбера кое е оу то тогава?само това пише на нея?

преди 10 часа, lupis написа:

Маломощното транзисторче 77АО мисля че беше 2Т3307А. А я кажи какъв ОУ купи, че май си взел не това, което трябва. Надявам се да е 534  или NE 5534. Това което вероятно си взел е датата на производство.

Как да разбера кое е оу то тогава?само това пише на нея?

преди 10 часа, AAUUXX написа:

Мериш всичко оградено и това което съм пропуснал като транзистор, съпротивление с вид каквито съм оградил, диодите същи замери, сменяш и ОУ защото вероятно е изгорял, но него може да не го бързаш, а да го тестваш след като си сигурен, че всички елементи са изправни по платката.



Когато слагаш крайните и не само тях внимавай да не им объркаш прехода.

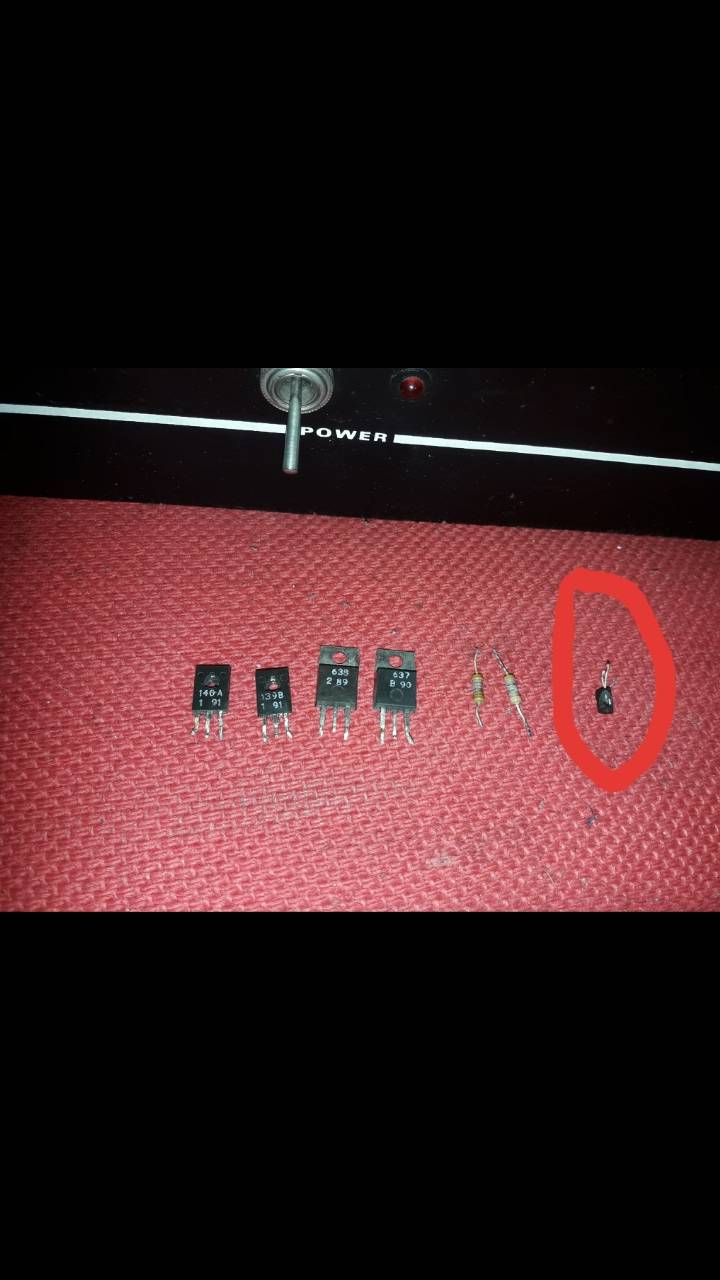

Всичко работи освен малкото транзисторче

Откршх един изгорял диод не дава никакви стойности

Редактирано 21 декември 20187 г. от byho (преглед на промените)

Без схема трудна работа ще е да не кажа невъзможна, без да имаш от къде да видиш елементите и да се гадае кой транзистор какъв е, не е работа това.

преди 10 часа, AAUUXX написа:

Мериш всичко оградено и това което съм пропуснал като транзистор, съпротивление с вид каквито съм оградил, диодите същи замери, сменяш и ОУ защото вероятно е изгорял, но него може да не го бързаш, а да го тестваш след като си сигурен, че всички елементи са изправни по платката.



Когато слагаш крайните и не само тях внимавай да не им объркаш прехода.

Всичко работи освен малкото транзисторче

току-що, byho написа:

Всичко работи освен малкото транзисторче

Търси схема, аз не успях да намеря из нета.

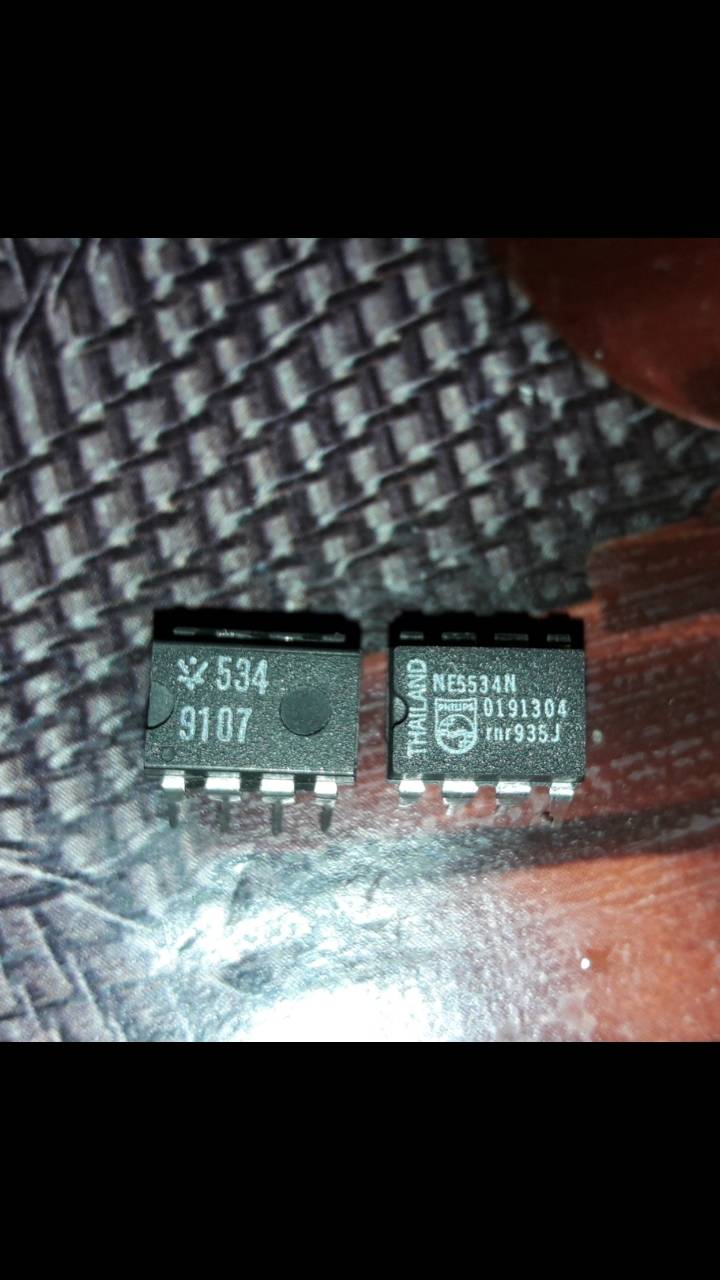

Значи си взел "оригинална" ИС , произведена 91   това му е западния аналог Диод взимаш  примерно този.Транзистора ти казах кой е. Двата изгорели резистора смени ли ги?

Колега, ти как така разбра кое работи и кое не? Мери ли с мултицета? Щото и аз мога да си харесам някой елемент и да го определя като неработещ. И най-важното - заслужава ли си според теб занимавката? Хем ще ти излезне скъпо (доставките много е*ават нещата), хем трябва да чакаш всеки един чарколяк, освен ако не ги купиш от едно място, което е малко вероятно.

преди 2 часа, AAUUXX написа:

Търси схема, аз не успях да намеря из нета.

Това стъпало от какво е извадено? Трябва да търсиш книжки със схеми.

преди 2 часа, AAUUXX написа:

Търси схема, аз не успях да намеря из нета.

За какво толкова ти трябва схема, при работещ друг канал? Да смени повредените елементи, да мери и да сравнява! Да внимава с поялника като пои, за съединени или скъсани писти. възможно е от това да е очистил и крайните! Да внимава с транзисторите, кое е емитер, база, колектор! И с интегралната схема, кое е начало. На изгорелите резистори ако не се вижда цветът на пръстените може да ги замери от другия канал. Проверка и на електролитите!

Не е кой знае каква философия с тоя усилвател от миналия век. Стига да има опит автора.

Захранването е в ред, щом другия канал работи! Да огледа хубаво платката от долу за гафове!

преди 16 минути, barbuncela написа:

За какво толкова ти трябва схема, при работещ друг канал? Да смени повредените елементи, да мери и да сравнява! Да внимава с поялника като пои, за съединени или скъсани писти. възможно е от това да е очистил и крайните! Да внимава с транзисторите, кое е емитер, база, колектор! И с интегралната схема, кое е начало. На изгорелите резистори ако не се вижда цветът на пръстените може да ги замери от другия канал. Проверка и на електролитите!

Не е кой знае каква философия с тоя усилвател от миналия век. Стига да има опит автора.

Захранването е в ред, щом другия канал работи! Да огледа хубаво платката от долу за гафове!

Схема е нужна,разбира се че по- опитен би се справил и без схема при здрав друг канал, както казваш, но в случая едва ли е така, по снимки не мога да помогна много, като не е пред мен стъпалото .

@byho измери захранването и кажи колко право напрежение показва ,да ти потърся ново крайно стъпало и да не се хабиш с тва нещо. Че както я караш ще набуташ куп пари и малко вероятно да го направиш.

Мисля, че схема ще му бъде напълно ненужна. Та той не знае кое е транзистор, камо ли да познава схемните изображения на ел. елементи. Едва ли знае и принципа на действие на отделните елементи, още по- малко принципа на действие на цялата схема.Трябва да започне с четене на книги, ако иска да завърши успешно ремонта. Ама днешната младеж предпочита да види 2-3 клипчета в ютуб и смята че всичко знае.Ето малко четиво , и в замундата има нещо, стига да се интересуваш , се намира за без пари.

преди 4 часа, lupis написа:

Мисля, че схема ще му бъде напълно ненужна. Та той не знае кое е транзистор, камо ли да познава схемните изображения на ел. елементи. Едва ли знае и принципа на действие на отделните елементи, още по- малко принципа на действие на цялата схема.Трябва да започне с четене на книги, ако иска да завърши успешно ремонта. Ама днешната младеж предпочита да види 2-3 клипчета в ютуб и смята че всичко знае.Ето малко четиво , и в замундата има нещо, стига да се интересуваш , се намира за без пари.

Наистина незнам много но съм се справял с доста ремонта на усилватели. Харесвами да ги поправям. Не ми е за парите вече похарчих около 50 лв за части :d днес закупих всичко нужно сега сложих крайните транзистори остава ми още малко запойки и ще тествам. Но този път ще премеря всичко много подробно и бавно колкото и време да ми отнеме това!

преди 2 часа, byho написа:

Наистина незнам много но съм се справял с доста ремонта на усилватели. Харесвами да ги поправям. Не ми е за парите вече похарчих около 50 лв за части :d днес закупих всичко нужно сега сложих крайните транзистори остава ми още малко запойки и ще тествам. Но този път ще премеря всичко много подробно и бавно колкото и време да ми отнеме това!

Разбирам ти ентусиазмът, но не е оправдана инвестицията, за тази сума можеше да купиш крайно стъпало ново и не по- маломощно от това, да го сложиш в кутията и да го слушаш, до къде смяташ да се набутваш, ако пак направиш пропуск и изгориш отново всичко.

Имал - дал. Верно, че 50 левчета са си пари, но пито-платено. За 50 лв. можеш да ремонтираш някоя кака вместо този усилвател от Татово време.

Момчета! Току що го сглобих и го включих! Имаме си едно много силно БРЪММММ! Идея кое да подменя?

Сложих старото оу

Имам 2 нови но се колебая дали да ги подменя и с коя да ги подменя?

Сложих старото оу

Имам 2 нови но се колебая дали да ги подменя и с коя да ги подменя?

Ами връщаш се в изходна позиция. Тия ИС 534 са старо соц производство, вече пробва една и гръмна. Може би е време да пробваш и капиталистическото производство

преди 2 минути, lupis написа:

Ами връщаш се в изходна позиция. Тия ИС 534 са старо соц производство, вече пробва една и гръмна. Може би е време да пробваш и капиталистическото производство

Да сложа ли другата? Има ли опасност за крайните транзистора?

Божа работа.

току-що, byho написа:

Да сложа ли другата? Има ли опасност за крайните транзистора?

Дерзай смело. Нали са подходящи? Гледай само да не ги обърнеш, че тогава ще има опасност за тях.

преди 1 минута, Деянчо написа:

Дерзай смело. Нали са подходящи? Гледай само да не ги обърнеш, че тогава ще има опасност за тях.

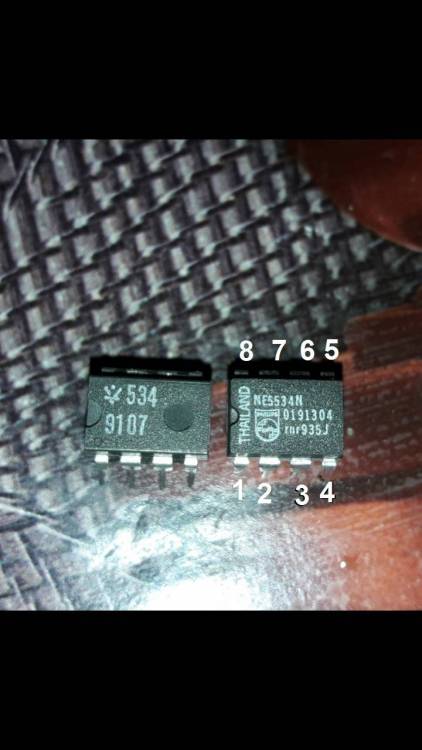

Как да разбера позицията и? Да гледам ли надписите за орентир?

току-що, byho написа:

Как да разбера позицията и? Да гледам ли надписите за орентир?

Еми, да. Те крачетата са номерирани.

Надписите не са ориентир. Гледаш вглъбнатината.
