преди 10 минути, Деянчо написа:

преди 5 минути, Деянчо написа:

Вече ми е ясно мерси

преди 8 минути, lupis написа:

Надписите не са ориентир. Гледаш вглъбнатината.

Ясно мерси

Смени ли съпротивленията дето бях показал напред в темата?

преди 7 часа, AAUUXX написа:

Смени ли съпротивленията дето бях показал напред в темата?

Не! Нямаха да ми продадът. Но те работат свалих ги и ги премерих,

(3 ко) външно изглеждат изгорели но не са.

преди 8 часа, AAUUXX написа:

Смени ли съпротивленията дето бях показал напред

Сега сложих другата интегрална схема и прасна крайните и слаботоковото транзисторче отново...

преди 50 минути, byho написа:

Сега сложих другата интегрална схема и прасна крайните и слаботоковото транзисторче отново...

Нямам намерение да те засягам, но няма да се оправиш сам. Потърси помощ!

Но ако държиш да продължаваш с опитите

1. Това ме съмнява

преди 1 час, byho написа:

(3 ко) външно изглеждат изгорели но не са.

Ако си го измерил 3 килоома и си сигурен в меренето, означава, че резисторите(съпротивленията) са заминали. Защо? При напрежение 24V от захранването, а може и да е 12, токът през съпротивленията ще бъде около 0,008 ампера, което значи,че при такъв ток , съпротивлението няма как да се опече така. Тоест измерването ти или не е вярно, или съпротивленията са заминали.

Направи снимка на същите съпротивления от другия канал-хубава, от близко и ясна, за да видим стойностите на тези съпротивления! И естествено почваш пак от начало!

Пак повтарям, ако държиш да продължаваш с екпериментите!

И един от нас предлагам AAUUXX, да ти води темата,(ако е съгласен) а ти да изпълняваш съвсем точно всичко което ти казва, без собствени интерпретации!

преди 23 минути, barbuncela написа:

Нямам намерение да те засягам, но няма да се оправиш сам. Потърси помощ!

Но ако държиш да продължаваш с опитите

1. Това ме съмнява

Ако си го измерил 3 килоома и си сигурен в меренето, означава, че резисторите(съпротивленията) са заминали. Защо? При напрежение 24V от захранването, а може и да е 12, токът през съпротивленията ще бъде около 0,008 ампера, което значи,че при такъв ток , съпротивлението няма как да се опече така. Тоест измерването ти или не е вярно, или съпротивленията са заминали.

Направи снимка на същите съпротивления от другия канал-хубава, от близко и ясна, за да видим стойностите на тези съпротивления! И естествено почваш пак от начало!

Пак повтарям, ако държиш да продължаваш с екпериментите!

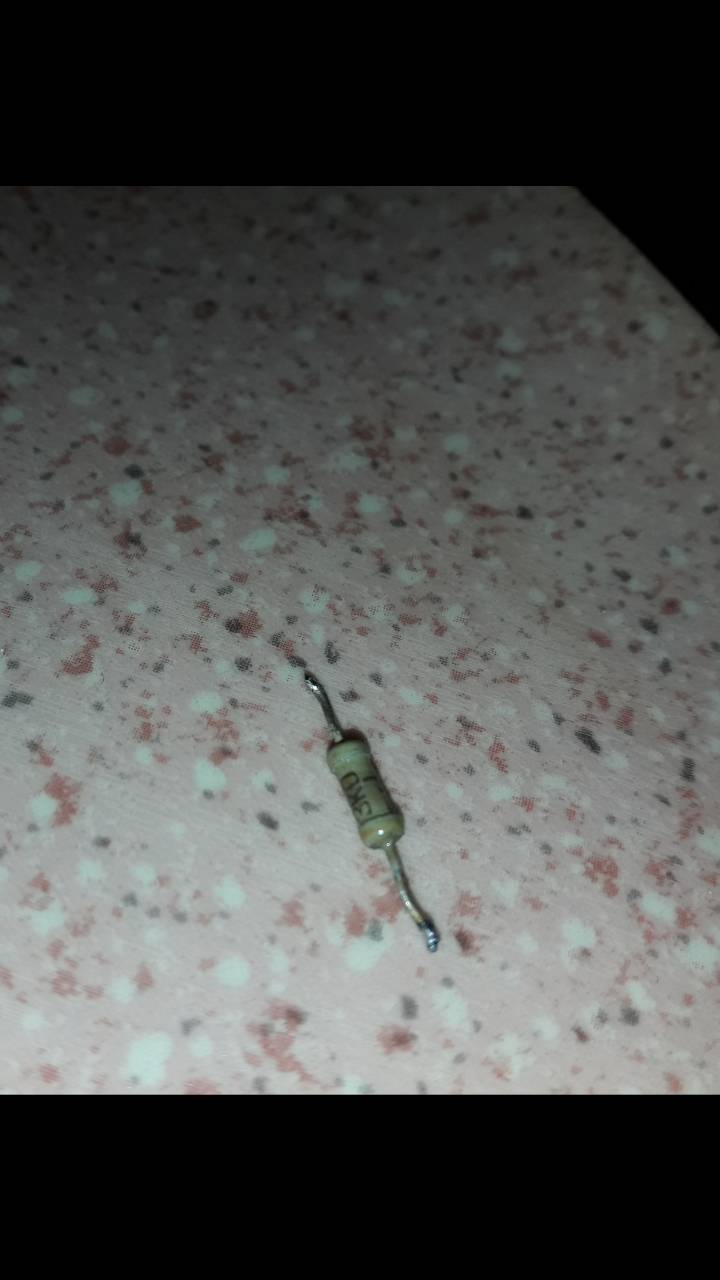

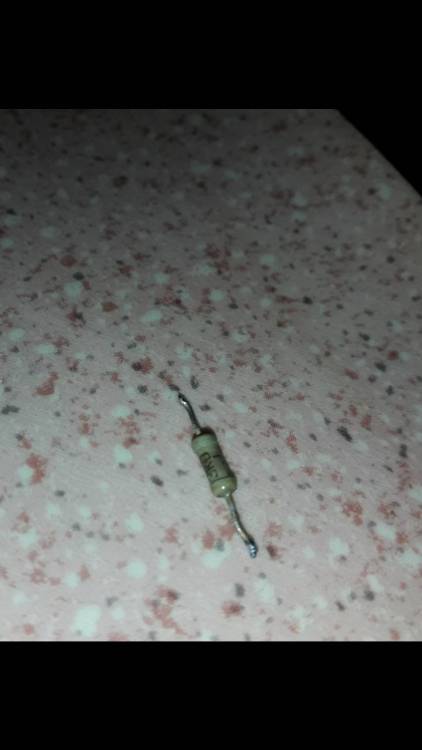

На съпротивлението пише 3 KO J

преди 2 часа, byho написа:

Не! Нямаха да ми продадът. Но те работат свалих ги и ги премерих,

(3 ко) външно изглеждат изгорели но не са.

Външно изглеждат изгорели, вътрешно са също такива.

преди 26 минути, barbuncela написа:

Нямам намерение да те засягам, но няма да се оправиш сам. Потърси помощ!

Но ако държиш да продължаваш с опитите

1. Това ме съмнява

Ако си го измерил 3 килоома и си сигурен в меренето, означава, че резисторите(съпротивленията) са заминали. Защо? При напрежение 24V от захранването, а може и да е 12, токът през съпротивленията ще бъде около 0,008 ампера, което значи,че при такъв ток , съпротивлението няма как да се опече така. Тоест измерването ти или не е вярно, или съпротивленията са заминали.

Направи снимка на същите съпротивления от другия канал-хубава, от близко и ясна, за да видим стойностите на тези съпротивления! И естествено почваш пак от начало!

Пак повтарям, ако държиш да продължаваш с екпериментите!

И един от нас предлагам AAUUXX, да ти води темата,(ако е съгласен) а ти да изпълняваш съвсем точно всичко което ти казва, без собствени интерпретации!

Абсолютно вярно което казваш.

Нямам нищо против, но не слуша какво му се казва и продължава да набутва не малка сума пари, което може да продължи до безкрай .

преди 26 минути, byho написа:

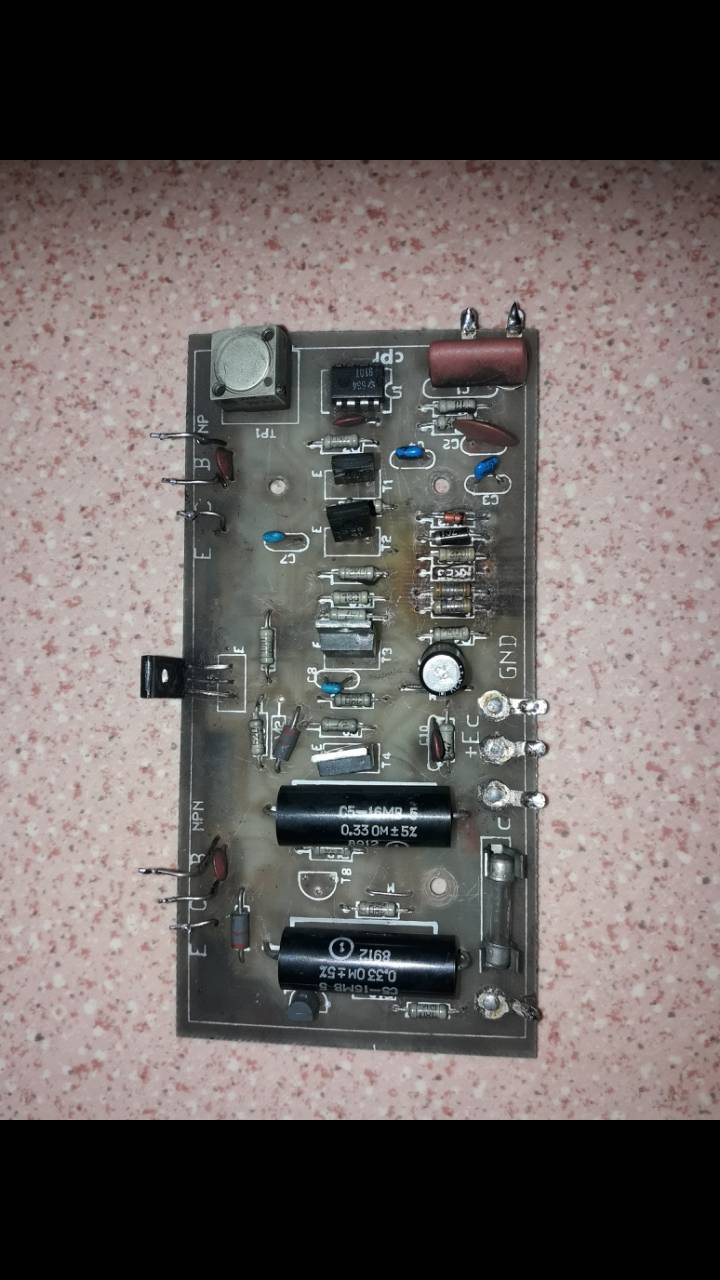

Тези резистори много са нагорели. Що не ги смениш?

преди 6 минути, Деянчо написа:

Тези резистори много са нагорели. Що не ги смениш?

Всичките ще ги сменя и диодите също. Не се отказвам никого! Зодия козирог съм все пак

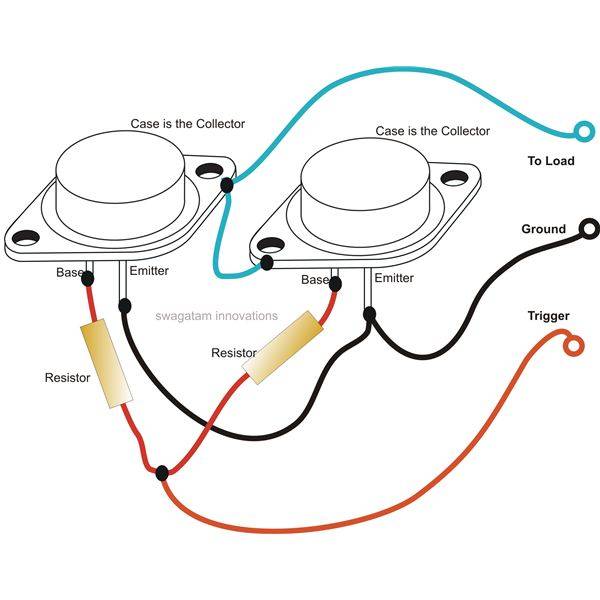

@byho като мериш транзисторите имаш ли на идея как се мерят според прехода им? Защото напред в темата ти казах, че щом гори средномощен след слагане на ОУ имаш проблемен транзистор от тях или краен.

преди 2 минути, byho написа:

Зодия козирог съм все пак

Щом си козирог... значи ще станат нещата.

преди 1 минута, byho написа:

Всичките ще ги сменя и диодите също. Не се отказвам никого! Зодия козирог съм все пак

Не се откзвай, но се преориентирай, питах те какво право напрежение дава този трансформатор за да ти намеря крайно стъпало което да сложиш и да спреш да се мъчиш с тази изстрадала антика.

току-що, AAUUXX написа:

Не се откзвай, но се преориентирай, питах те какво право напрежение дава този трансформатор за да ти намеря крайно стъпало което да сложиш и да спреш да се мъчиш с тази изстрадала антика.

Да, я кажи верно какво става с трафчето, защото ако захранването ти е проблемно, не очаквай хепи енд.

Напомняш ми на мен преди няколко години. Неразбиращ, но мотивиран до мозъка на костите си.

преди 4 минути, Деянчо написа:

Да, я кажи верно какво става с трафчето, защото ако захранването ти е проблемно, не очаквай хепи енд.

Напомняш ми на мен преди няколко години. Неразбиращ, но мотивиран до мозъка на костите си.

Захранването не е проблемно идеята ми е друга.

@byhoАааааа, ценера за стабилизация на ОУ мери ли го?

преди 43 минути, byho написа:

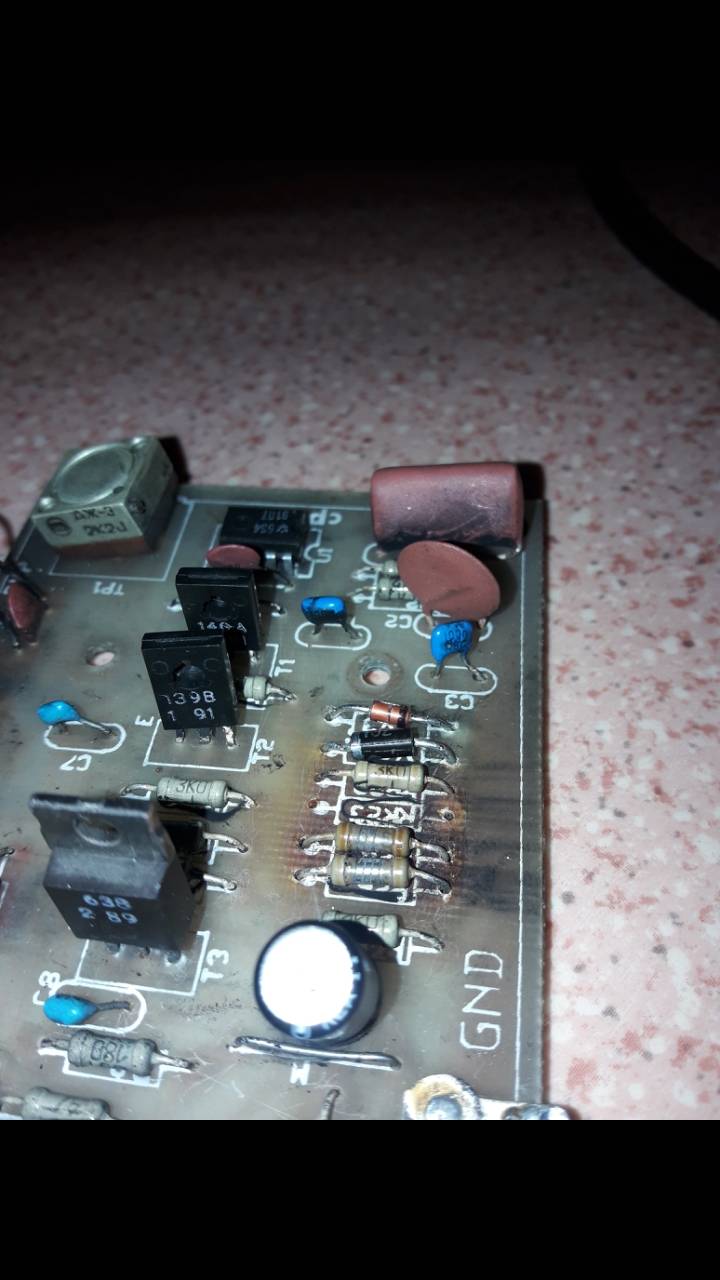

Този керамичния кондензатор в горния десен ъгъл също ми се вижда нагорял. Може и някаква мърсотия да се е полепила по него.

С тия големите транзистори какво правим? Имаш ли такива?

Захранването ми трябва измерено между + и - и между + и GND.

преди 8 минути, AAUUXX написа:



@byhoАааааа, ценера за стабилизация на ОУ мери ли го?

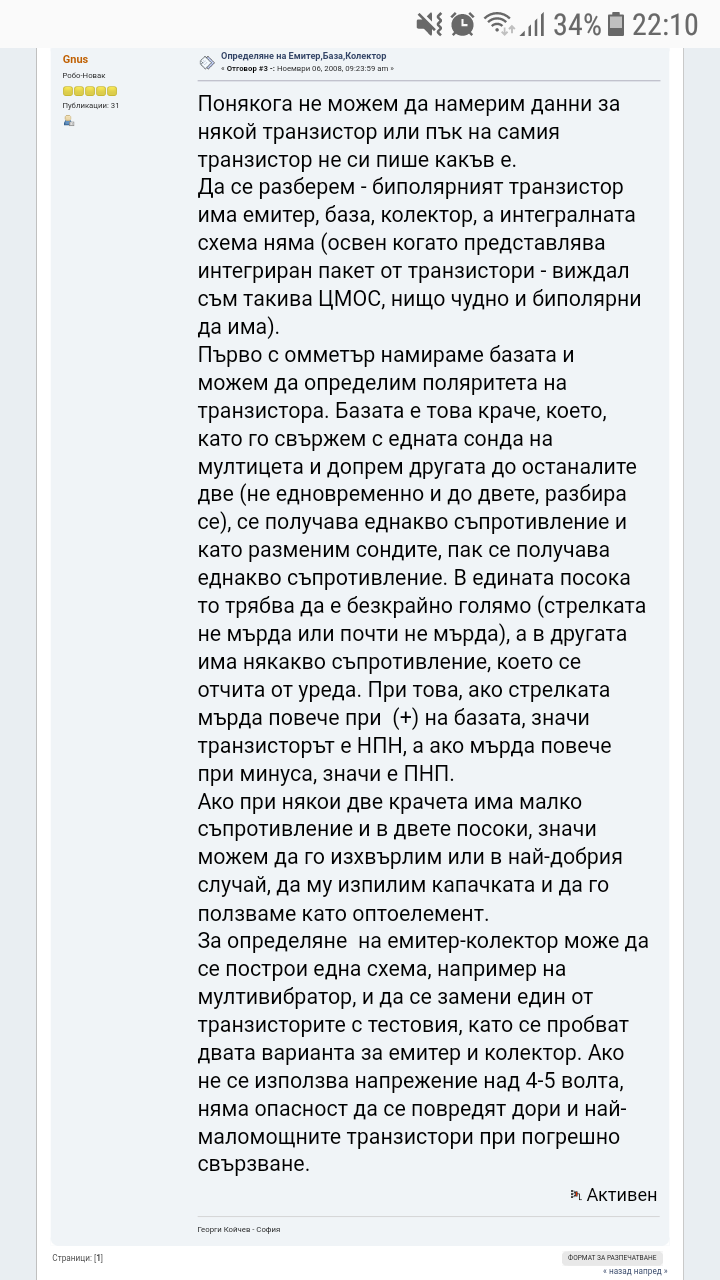

Но преди това да попитам - знаеш ли как се мери полупроводник?

току-що, Деянчо написа:

Този керамичния кондензатор в горния десен ъгъл също ми се вижда нагорял. Може и някаква мърсотия да се е полепила по него.

С тия големите транзистори какво правим? Имаш ли такива?

Керамичен кондензатор не може да изгори, това е мърсотия дето се вижда.

преди 1 минута, Деянчо написа:

Но преди това да попитам - знаеш ли как се мери полупроводник?

Като проводник ама на половина

преди 1 минута, AAUUXX написа:

Като проводник ама на половина

Почти позна.

Пич, виж сега - взимаш мултицета и го настройваш в режим мерене на полупроводник. Това не е резистор и токът протича само в една посока. Слагаш минуса (черната показалка) на мултицета на чертичката на диода (катода е чертичката).

@byho,  с тоя набор от знания, мисля, че е по-добре да си вземеш един кит и да си решиш проблема:

Примери:
https://hit-electronics.com/i-oshte/napravi-si-sam/usilvateli-grupa.htm
https://kynchev.com/hobbykit.html

преди 44 минути, AAUUXX написа:

@byho като мериш транзисторите имаш ли на идея как се мерят според прехода им? Защото напред в темата ти казах, че щом гори средномощен след слагане на ОУ имаш проблемен транзистор от тях или краен.



преди 33 минути, AAUUXX написа:

Захранването ми трябва измерено между + и - и между + и GND.

94 volta

преди 27 минути, Деянчо написа:

Почти позна.

Пич, виж сега - взимаш мултицета и го настройваш в режим мерене на полупроводник. Това не е резистор и токът протича само в една посока. Слагаш минуса (черната показалка) на мултицета на чертичката на диода (катода е чертичката).

Да това го знам

94V между + и - ли?

Боже, боже
!Абе, вие искате електронкаджиите учили и работили години това, да умрат гладни.
@byho, кога започваш строежа на АЕЦ?

Редактирано 22 декември 20187 г. от DarkEdge (преглед на промените)

преди 14 минути, byho написа:

94 volta

Как 94 волта, бе? 9,4 по-може.

преди 2 минути, DarkEdge написа:

кога започваш строежа на АЕЦ?

Мани, че България ще се превърне във втория Припят.

преди 3 минути, Деянчо написа:

Как 94 волта, бе? 9,4 по-може.

.

Ако е между + и - може. Кво ше захраниш с 9V това е стъпало поне 150-200W.
